4.2 БЛОК ПИТАНИЯ QBM-S4-AC

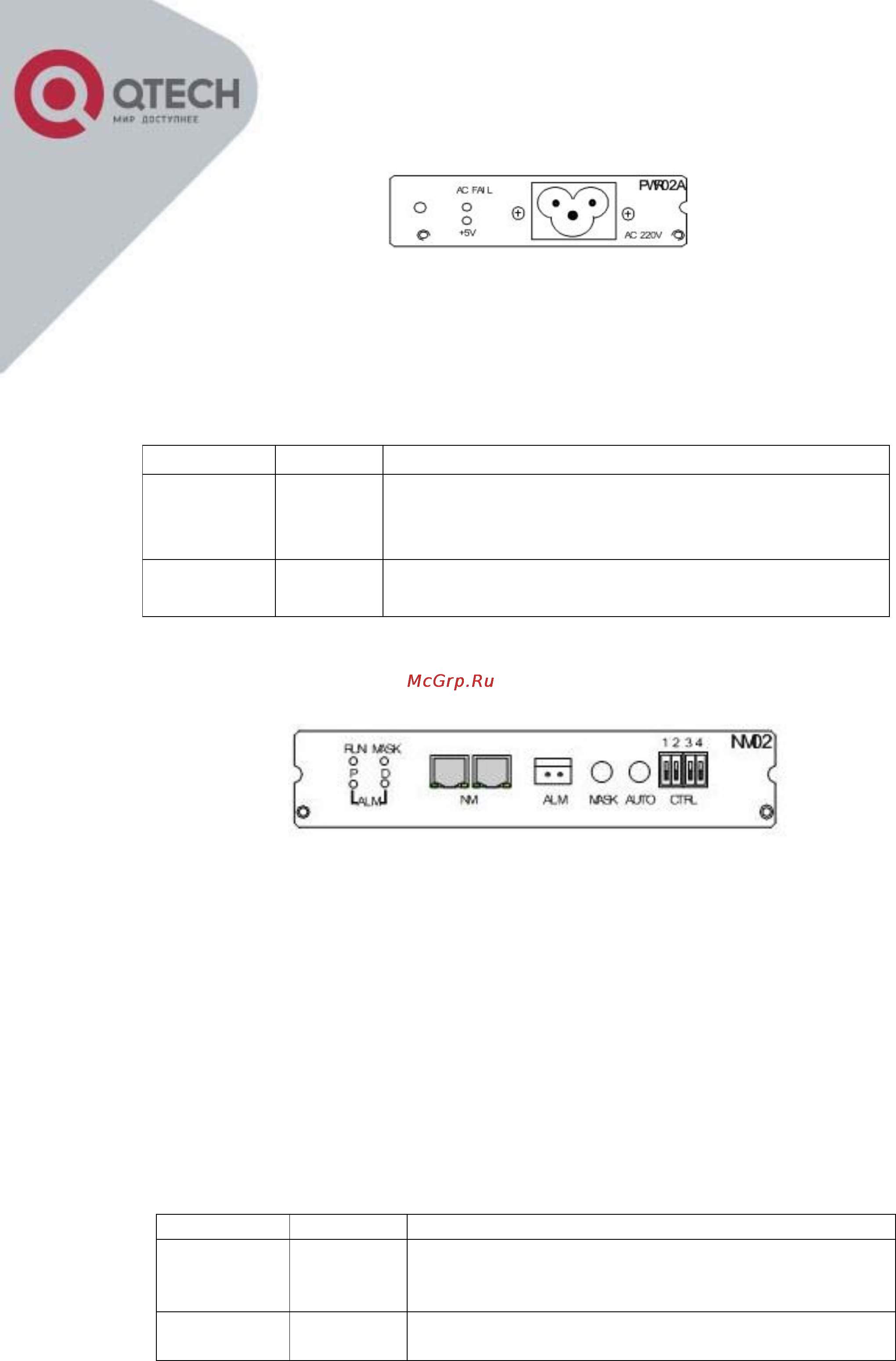

Рисунок 4.2.1 – Фронтальный вид блока питания QBM-S4-AC

Возможна установка двух модулей для поддержки резервирования 1+1;

Таблица 4.2.1 – Описание индикации модуля питания QBM-S4-AC

Индикатор

Цвет Описание

AC FAIL Красный

Горит: Не подключен кабель /

отсутствует питание

Погашен: Норма.

+5V Зеленый

Горит: Норма;

Погашен: Не включен источник питания.

4.3 МОДУЛЬ УПРАВЛЕНИЯ QBM-S4-NMS (NM02)

Рисунок 4.3.1 – Фронтальный вид модуля управления QBM-S4-NMS (NM02)

Модуль управления мультиплексором, предназначен для подключения

мультиплексора по Ethernet через стык Q3 к системе управления.

Модуль имеет два Ethernet порта и может стекироваться с

аналогичными модулями, один разъем аварийной сигнализации, две

кнопки MASK и AUTO, 4 DIP переключателя, 4 индикатора на СИД.

Модуль поддерживает два интерфейса синхронизации в соответствии со

стандартом ITU-T G.813. Первый интерфейс предназначен для

подключения внешнего генератора синхросигнала и задания

синхронизации для узла, второй, работающий на выход, для

подключения других устройств, требующих внешней синхронизации.

Таблица 4.3.1 – Описание светодиодных индикаторов модуля QBM-S4-NMS

Индикатор

Цвет Описание

RUN

Зеленый

Мигает: Норма;

Погашен: Аппаратный сбой или

отсутствует питание;

MASK

Желтый

Горит: Аварии замаскированы кнопкой

MASK;
