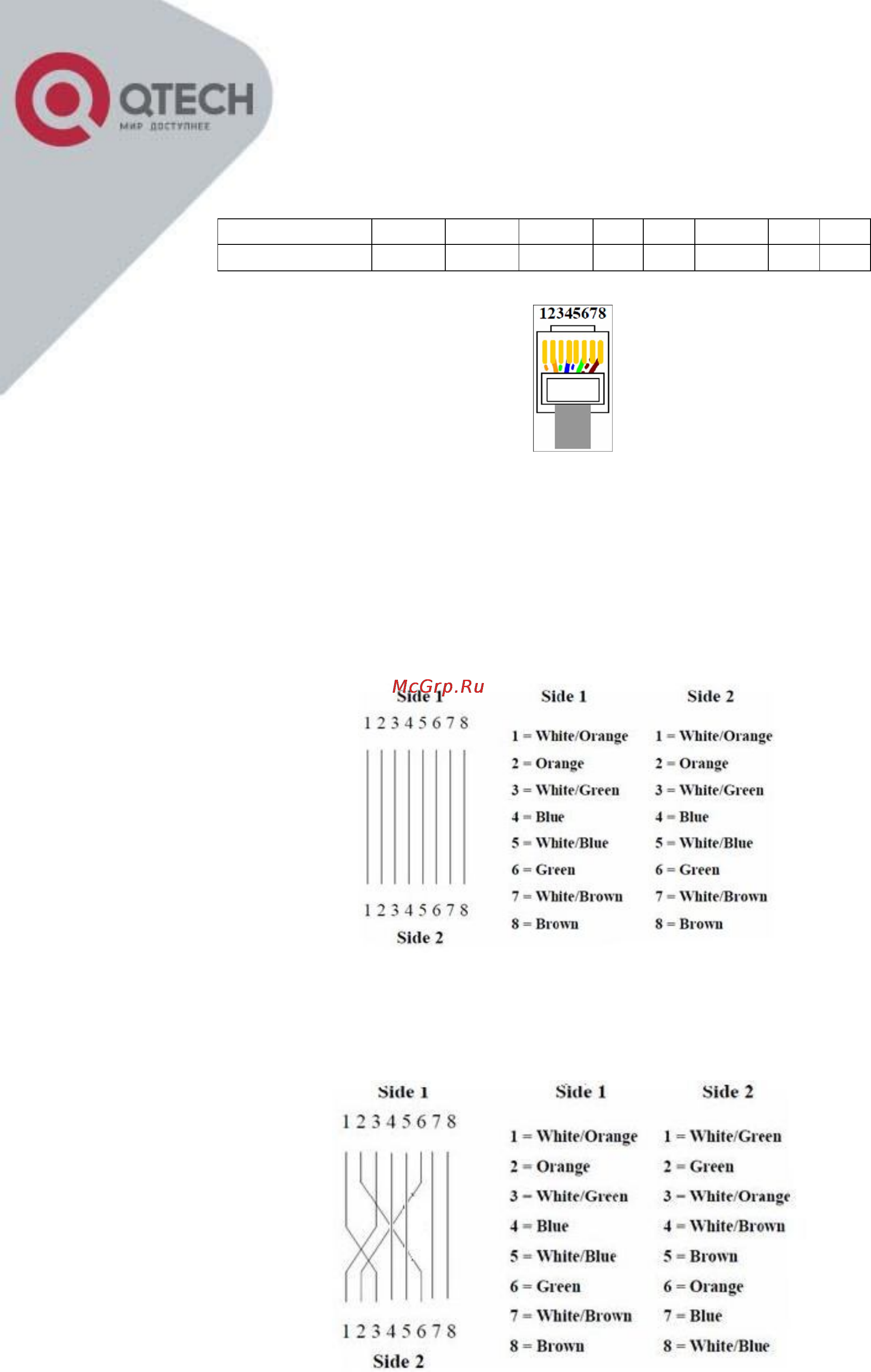

4.3.1. РАСПОЛОЖЕНИЕ ВЫВОДОВ НА КОННЕКТОРЕ RG-45

Таблица 5 – Назначение выводов на коннекторе RJ-45

№ контакта

1 2 3 4 5 6 7 8

Назначение

TxD+

TxD-

RxD+

- - RxD-

- -

Рисунок 4.3.1.1 – Расположение выводов на коннекторе RJ-45.

Для подключения необходимо изготовить кабель с использованием UTP

CAT-5 или выше. Длина кабеля не должна превысить 100 метров.

4.2.3. ПРЯМОЙ КАБЕЛЬ ETHERNET

Рисунок 4.2.3.1 – Прямой кабель Ethernet

4.2.4. КРОССОВЫЙ КАБЕЛЬ ETHERNET

Рисунок 4.2.4.1 – Кроссовый кабель Ethernet
