4.2.3 ПРЯМОЙ КАБЕЛЬ ДЛЯ ETHERNET

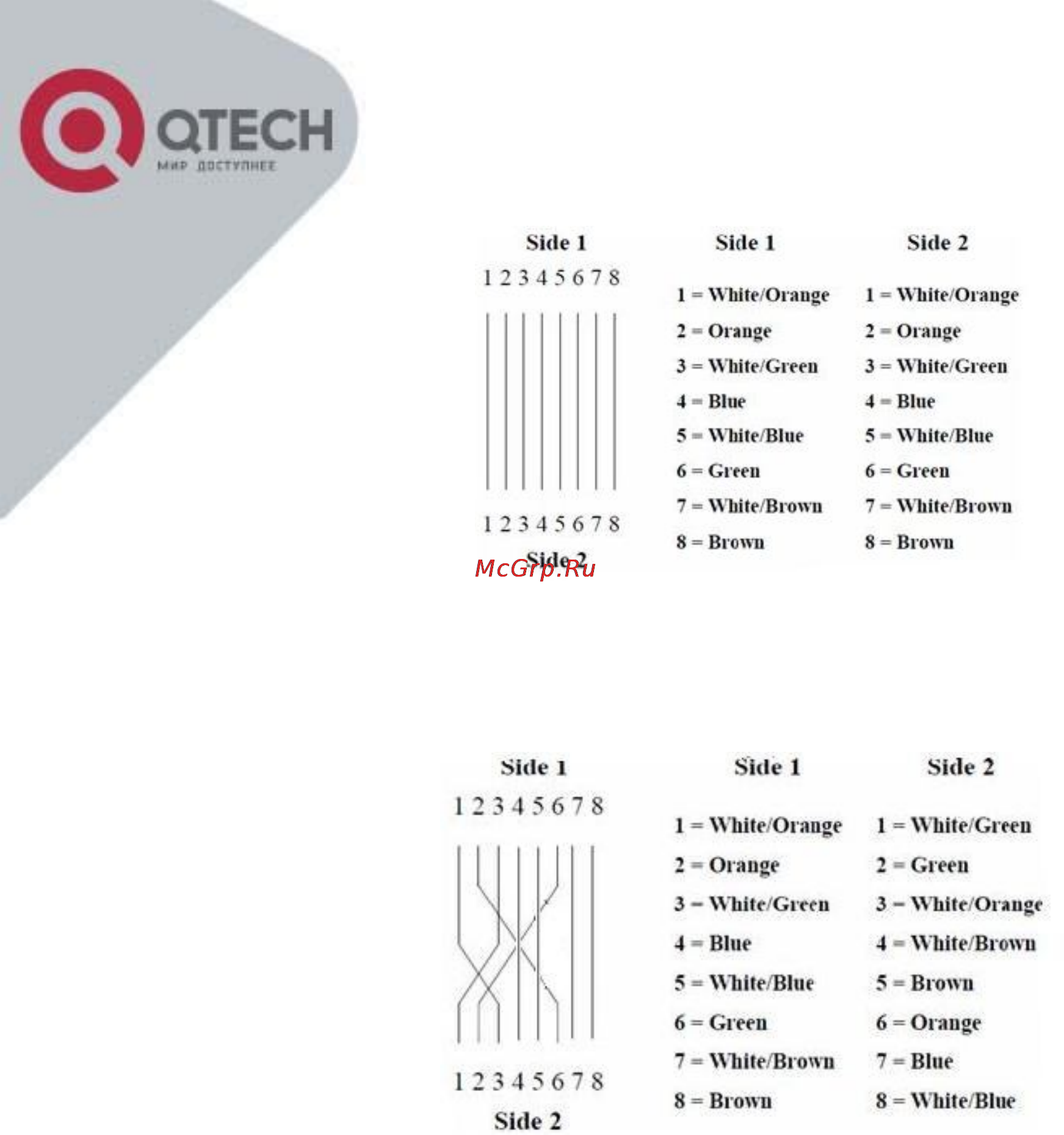

Рисунок 6 – Прямой кабель для Ethernet

4.2.4 КРОССОВЫЙ КАБЕЛЬ ДЛЯ ETHERNET

Рисунок 7 – Кроссовый кабель для Ethernet

Установка сервисного IP адреса 192.192.192.192 переключить 1-ый DIP

switch в положение ON, установить на сетевом интерфейсе компьютера

IP адрес 192.192.192.Х и маску 255.255.0.0, где Х={1-254}, кроме

192.

Внимание! Установка сервисного IP адреса используется, когда

невозможно определить IP адрес мультиплексора, сервисный IP адрес

устанавливается на 5 минут.

Подключить патчкорд к порту Ethernet мультиплексора и компьютера,

если известен IP адрес мультиплексора (по умолчанию 192.192.4.2), то

задать IP адрес на сетевом интерфейсе компьютера 192.192.4.Х маска

подсети 255.255.255.0, где Х={1-254}, кроме IP мультиплексора.

Подключиться через telnet по IP адресу (порт 23), ввести логин root

и пароль root (по умолчанию, изменению не подлежит). Программное

обеспечение для данной платформы SDH основано на ядре Linux. Далее

необходимо выполнить команду для изменения прав доступа к файлу.

# chmod 777 /usr/application/tools/fw_accenv (нажать Enter)

Далее выполнить команду задания IP адреса для SDH.

# fw_accenv -s ipaddr Х.Х.Х.Х (нажать Enter)– команда для смены IP

адреса, где Х.Х.Х.Х IP адрес мультиплексора.
