Тел/факс +7 (495) 797-3311
Россия, 121309, Москва, Новозаводская ул., 18, стр. 1
4. ОПИСАНИЕ МОДУЛЕЙ ДЛЯ SDH 7400
4.1 БЛОК ПИТАНИЯ DC

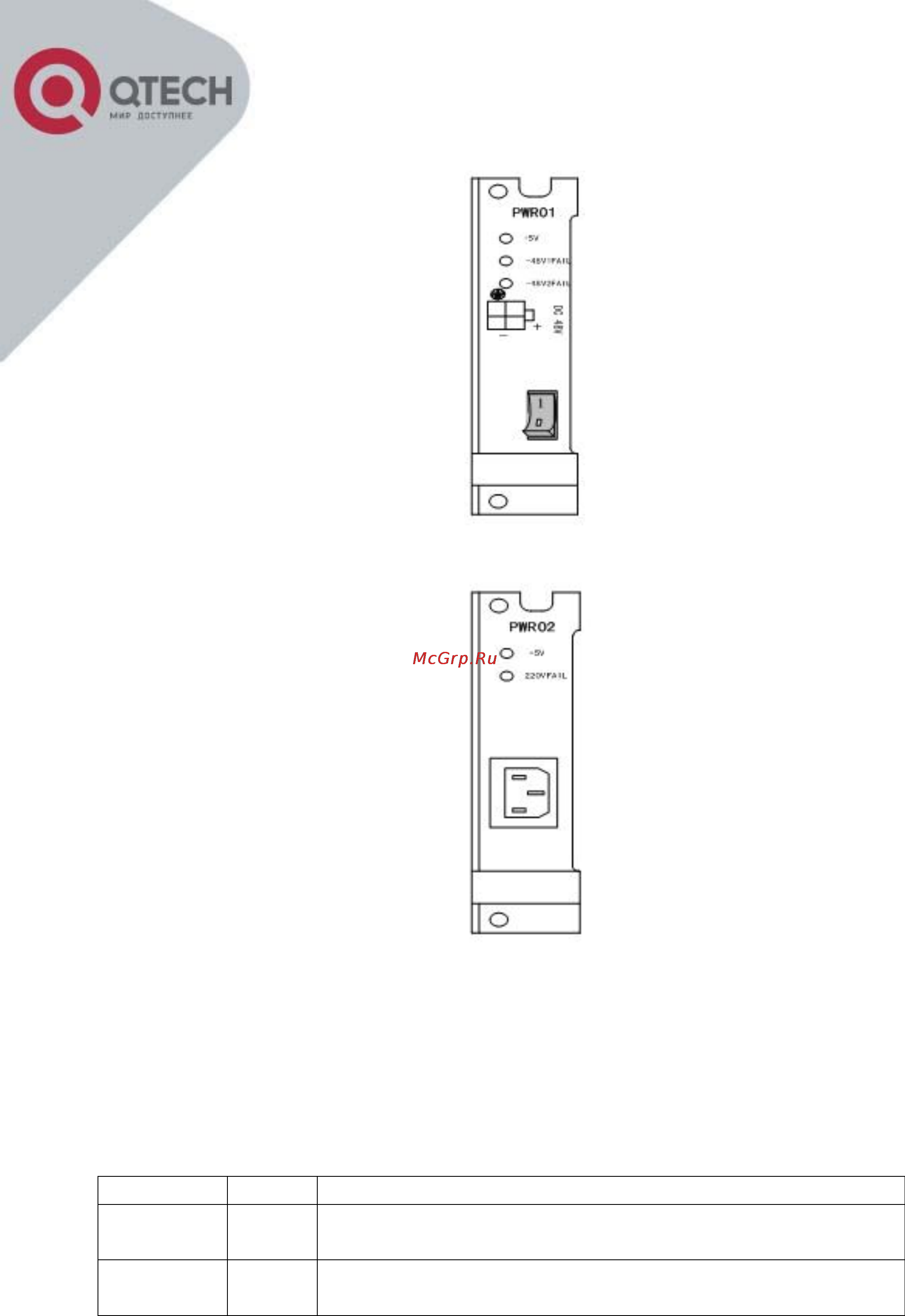

Рисунок 2 – Фронтальный вид блока питания DC.
Рисунок 3 – Фронтальный вид блока питания AC.
GND – 0 «земля»;
-48V - -48В;
2 блока питания DC -48В;
Поддержка резервирования 1+1;
Таблица 1 – Описание индикации модуля питания DC
Индикатор
Цвет Описание
+5V Зеленый
Горит: Норма;
Погашен: Не подключен источник питания.
-48VLOS
Красный
Горит: Ошибка или не подключено питание;
Погашен: Норма.
