Тел/факс +7 (495) 797-3311
Россия, 121309, Москва, Новозаводская ул., 18, стр. 1
Таблица 7 – Индикация на модули STM-1 и STM-4.
Индикатор
Цвет Обозначение
RUN Зеленый
Мигает: норма;
Погашен: нет питания или модуль не включен.
MA Зеленый
Горит: режим master;
Погашен: режим slave;
LOS-1
LOS-2
Красный
Горит: потеря сигнала на локальной стороне;
Погашен: норма;
BER3-1
BER3-2
Красный
Горит: Ошибки на приеме превышают 10
-3
;
Погашен: Ошибки на приеме не превышают 10
-3
;
BER6-1
BER6-2
Желтый
Горит: Ошибки на приеме превышают 10
-6
;
Погашен: Ошибки на приеме не превышают 10
-6
.
Тип коннектора: SC/PC (опционально FC), 2 волокна или WDM;
Линейное кодирование: NRZ;
Линейная скорость: STM-1 155,52 Мбит/с, STM-4 622 Мбит/с;
Поддержка протекции 1+1 (MSP, SNCP).
Поддержка кросс коннектов: однонаправлены, двунаправлены,
multicast/broadcast.
Поддержка BER теста внутренних 2-х Е1 потоков;
Поддержка каналов управления по 2 Е1 потокам;
Поддержка внутренней синхронизации соответствие стандарту ITU-T
G.813 – 1 канал синхронизации на выход, 2-ой на вход. Интерфейс
синхронизации расположен в backplane. Синхронизация поддерживает 2
Мбит и 2 МГц.
4.4 МОДУЛЬ DXC02

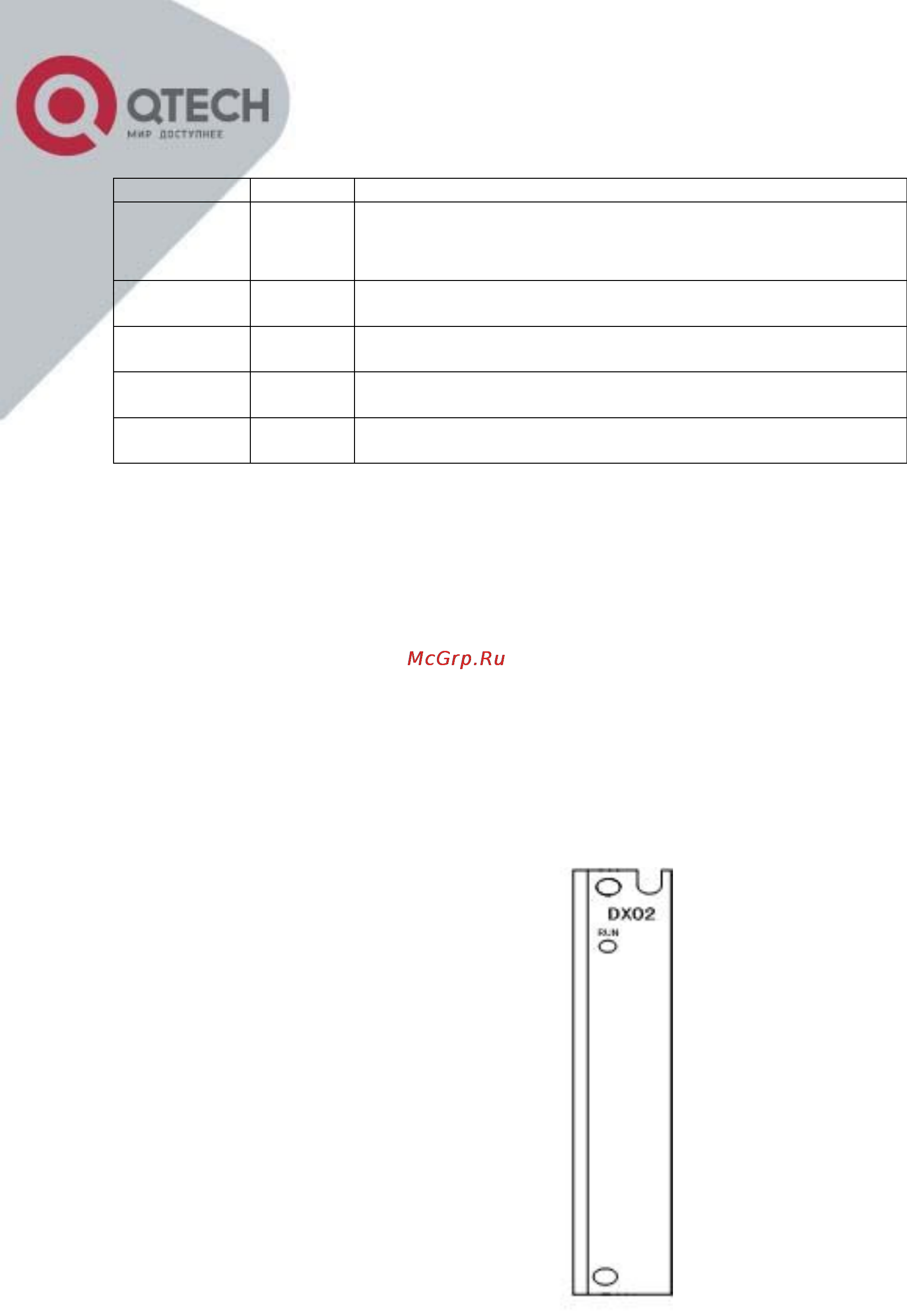

Рисунок 12 – Фронтальный вид модуля DXC.
Модуль позволяет делать кросс коннект по таймслотам (64 кбит/с),
поддержка режимов PCM-30 или PCM-31.
