Таблица 11 – Назначение контактов коннектора RJ-45.

В модуле EP03 поддерживаются оба импеданса 75Ом и 120Ом, выбирается

путем переключением dip switch k1~k6 ON-75ОМ, OFF-120Ом.

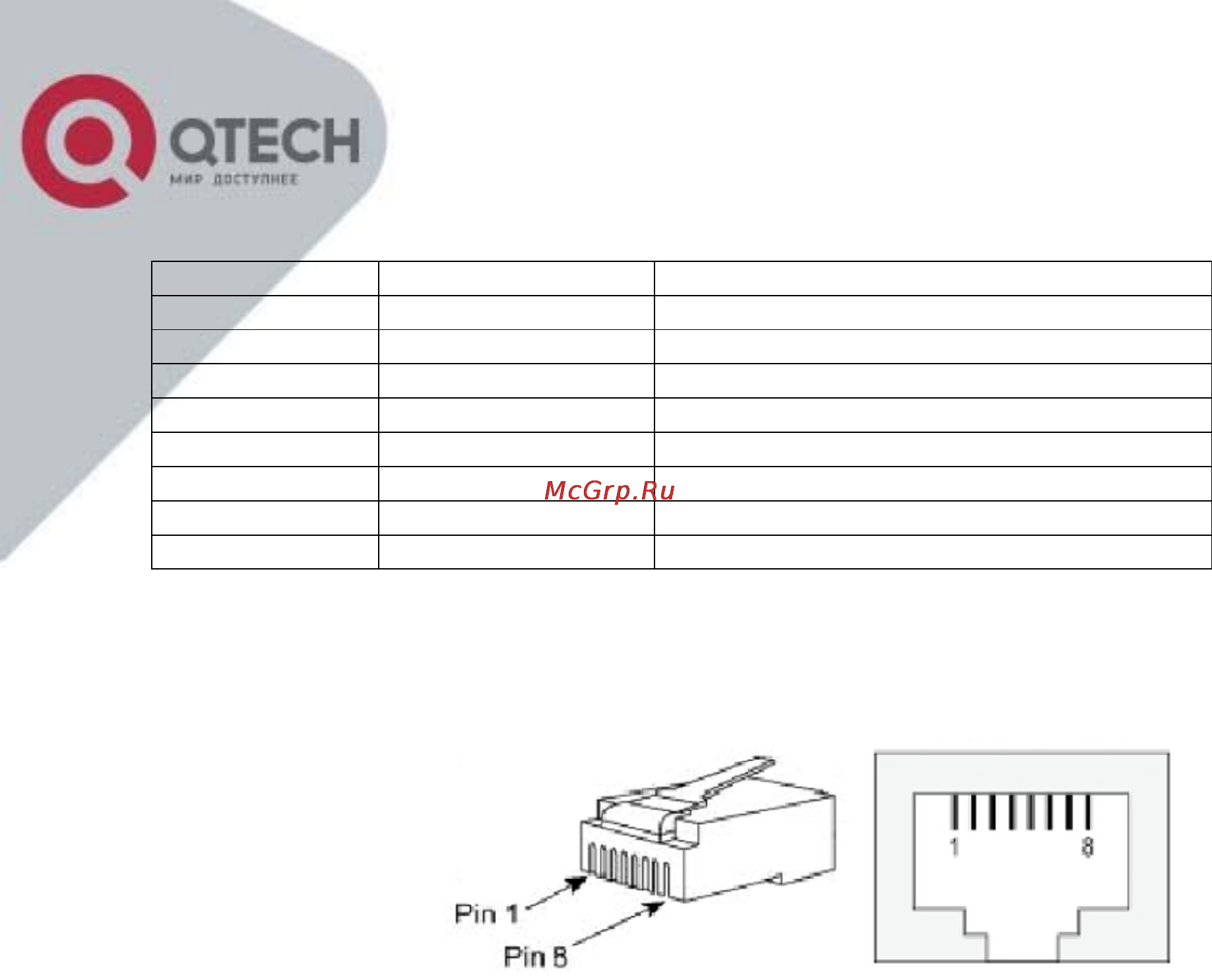

Рисунок 15 – Расположение выводов на коннекторе RJ-45.

Модули EP01/T и EP03/T функционируют при импедансе линии 120Ом.

RJ45 pin № E1 Рекомендуемый цвет кабеля

1 E1_IN(1)- Синий

2 E1_IN(1)+ Бело-синий

3 E1_OUT(1)+ Оранжевый

4 E1_OUT(1)- Бело-оранжевый

5 E1_IN(2)- Зеленый

6 E1_IN(2)+ Бело-зеленый

7 E1_OUT(2)+ Коричневый

8 E1_OUT(2)- Бело-коричневый
