Yamaha DCU5D — устройство цифрового электромонтажа: особенности и подключение [4/6]
![Yamaha DCU5D [4/6] Передняя панель](/views2/1625721/page4/bg4.png)
4
Устройство цифрового электромонтажа
Русский
POWER
1 2
POWER
CASCADE IN
OUT IN
1P:GND 4P:12V
TX RX TX RX
OUT IN
AC IN
1
3 4 5 6 87
Индикатор [POWER]
Индикатор загорается при подаче питания на
DCU5D
Примечание:
На устройстве нет переключателя питания
Переключатель режима
Переключатель режима используется для
последующего обновления встроенного
программного обеспечения. Не нажимайте на этот
переключатель без необходимости.
Винт заземления
Для обеспечения безопасной работы необходимо
выполнить тщательное заземление DCU5D.
Прилагаемый сетевой шнур оборудован
трехштырьковой вилкой, которая обеспечивает
заземление устройства при его подключении к
соответствующей розетке с заземлением. Если
розетка не имеет заземления, используйте этот винт
для заземления устройства.
Разъем [AC IN]
Подключите сюда прилагаемый сетевой шнур.
Вначале подключите сетевой шнур к DCU5D,
затем вставьте вилку сетевого шнура в розетку
переменного тока.
Используйте только прилагаемый сетевой шнур. Использование других шнуров
может привести к неисправности, перегреву или возгоранию.
Разъем [EXT DC INPUT]
Это разъем типа XLR-4-32 для подачи напряжения
с внешнего источника питания (+12 В) и
восстановления встроенного источника питания
DCU5D. Дополнительная информация дана на стр.
22.
Разъемы [CASCADE IN] [CASCADE OUT]
D-sub разъемы half-pitch 68-pin (68-ми контактные
разъемы с увеличенной плотностью расположения
контактов) для подключения разъемов CASCADE
PM5D специализированным кабелем каскадного
подключения.
Примечание:
DCU5D – это устройство коммутации, предназначенное исключительно для PM5D и
DSP5D. Устройство Yamaha DME64N может быть подключено только через PM5D и DSP5D.
Разъемы [CASCADE IN] [CASCADE OUT]
Разъемы RJ-45 для подключения DSP5D через
кабель Ethernet CAT5. Пример системы приведен
на странице 21. Или обращайтесь к руководству
пользователя для получения подробной
информации.
Примечание:
• Для предотвращения электромагнитных помех используйте кабель CAT5 STP
(Экранированная витая пара).
• В этих разъемах используется технология EtherSound, но тем не менее, они не могут
быть подключены к другим устройствам EtherSound. Эти разъемы используются
исключительно для обеспечения каскадного подключения PM5D и DSP5D.
Дополнительная информация о длине соответствующих кабелей дана на следующем
вебсайте: http://www.ethersound.com/technology/compatibility.php
Индикаторы IN/OUT [TX] [RX]
Каждый индикатор мигает при приеме (ТХ) /
передаче (RX) сигналов на разъемах [CASCADE IN]
[CASCADE OUT].
Аксессуары
• Руководство пользователя
• Сетевой шнур

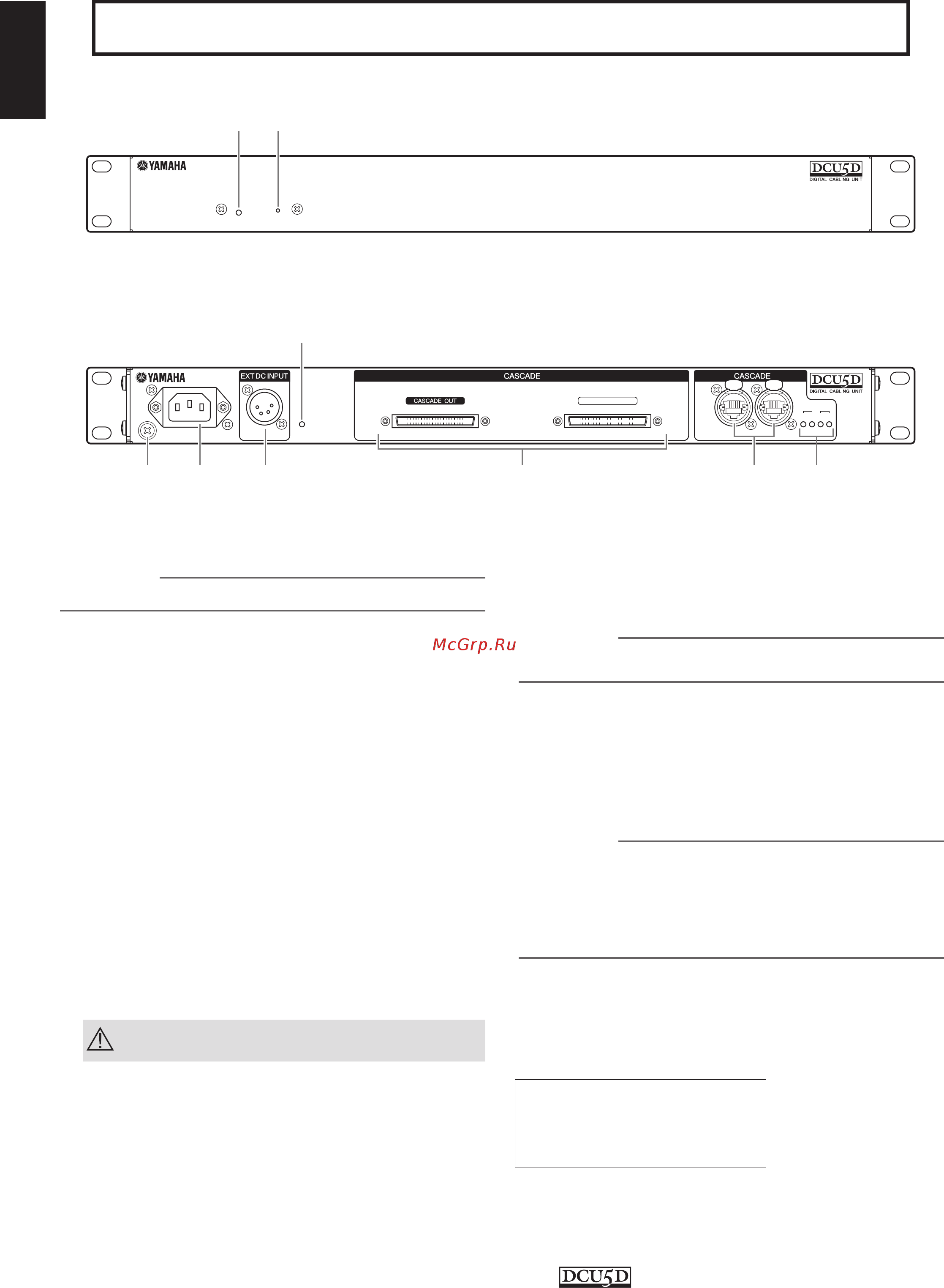

Наименования деталей и функции
Передняя панель
Задняя панель
