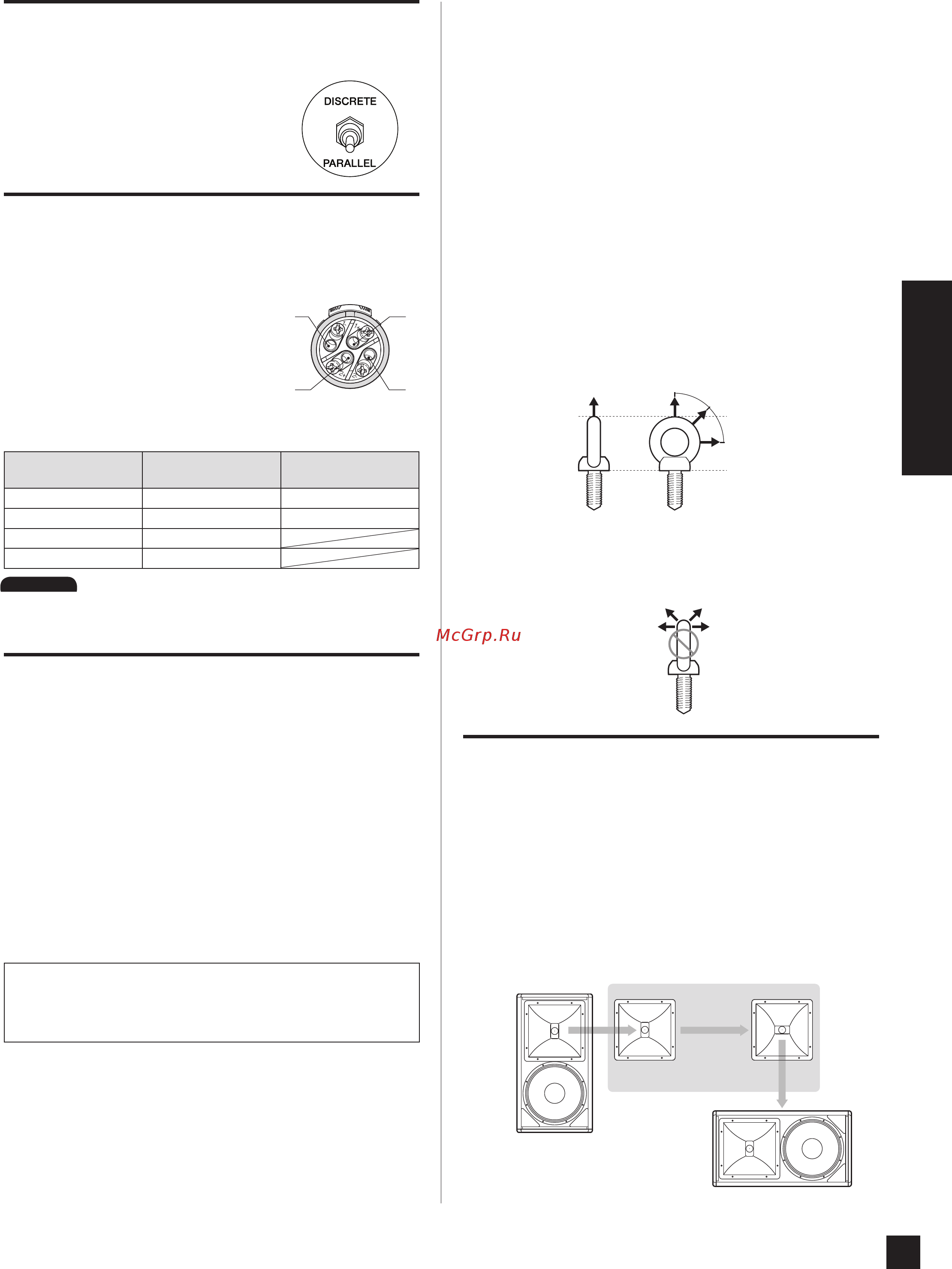

3
IF2115/IF2112
Русский
Переключатель Bi-Amp / Passive
Выберите режим Bi-Amp (режим двойного усиления) либо
режим Passive (полнодиапазонный режим).
wВНИМАНИЕ
Запрещается смена режимов работы
при включенном устройстве.
Контакты разъема типа Neutrik
Speakon NL4
Подсоединяйте вилки в соответствии с
нижеприведенными указаниями.
wВНИМАНИЕ
При подключении компонентов
акустической системы пользуйтесь
только кабелем правильно
выбранного типа для акустических
систем, а НЕ экранированным кабелем для музыкальных
инструментов или кабелем для сигналов линейного уровня.
Штекер Neutrik
Дискретный
(Discrete)
Параллельный
(Parallel)
1+ НЧ1+ +
1- НЧ1- -
2+ ВЧ2+
2- ВЧ2-
ПРИМЕЧАНИЕ Разъем Speakon и опоясывающий контакт
соединительного терминала соединяются
параллельно.
Навесной монтаж
wВНИМАНИЕ
z Максимальная нагрузка на точки опоры акустической
системы составляет 60 кг на каждую точку.
z Прежде чем приступить к установке или монтажным
работам, проконсультируйтесь со специалистом по
установке.
z При выборе места установки, тросов для подвески и
несущей конструкции убедитесь в том, что все они
достаточно прочны, чтобы выдержать вес акустической
системы.
z Некоторые крепления могут со временем ослабнуть
вследствие износа или коррозии. Для обеспечения
оптимального уровня безопасности, необходимо
периодически внимательно проверять крепления.
Корпорация Yamaha не принимает никаких претензий по
поводу материального ущерба или травм, связанных с
недостаточной надежностью несущей конструкции или
неправильной установки устройства.
Использование рым-болтов для
подвесного монтажа
Для обеспечения максимальной безопасности в точности
следуйте нижеприведенным указаниям.
wВНИМАНИЕ
z Пользуйтесь только рым-болтами из комплекта поставки.
z Для навесного монтажа требуется более 3 рым-болтов.
z При многоуровневом монтаже акустической системы
(один громкоговоритель под другим) воспользуйтесь
специальной несущей рамой.
z Установите рым-болты со всех сторон громкоговорителя.
Прижимная сила рым-болта
Не следует забывать о том, что в зависимости от типа
подвесной конструкции используйте рым-болты различного
типа. Убедитесь в том, что нагрузка на каждый из рым-болтов
не превышает 740 кг при навесном монтаже под углом 0°, и
не более 185 кг – под углом 45°
wВНИМАНИЕ
Используя рым-болты, внимательно следите за тем, чтобы
угол, под которым устанавливается несущая конструкция, не
выходил из диапазона от 0 ... 45°, как показано на рисунке.
wВНИМАНИЕ
Запрещено устанавливать рым-болты показанным на
рисунке ниже образом.
Поворотный рупор
1. Снимите с решетки все крепежные винты и снимите
решетку с акустической системы.
2. Снимите все винты, которыми удерживается рупор,
извлеките рупор из акустической системы, поверните
рупор на 90° и вставьте рупор обратно в акустическую
систему.
wВНИМАНИЕ
При повороте рупора соблюдайте осторожность. Не
допускайте случайного обрыва соединительных проводов,
подведенных к установленному в рупоре громкоговорителю.
90° (148 кг)
0° (740 кг)
45° (185 кг)
2+ 2-
1- 1+
Вертикальное
положение
Поворот на 90°
Горизонтальное
положение
