GROUP OUT 4. Отметка «0» означает стандартный уровень. Индикатор PEAK

светится красным, когда сигнал превышает предельно допустимый уровень.

Примечание: если на обеих шинах PFL и AFL есть сигнал, на разъем

PHONES будет подаваться только сигнал PFL, соответственно, только он

будет отображаться индикаторами.

4 Кнопка GROUP

С помощью этой кнопки осуществляется выбор шины (GROUP или ST и PFL),

уровень сигнала которой будет измеряться индикаторами. Если эта кнопка

нажата, четыре индикатора показывают уровень сигнала на выходах GROUP

OUT 1-4 по порядку. Если кнопка не нажата, индикаторы работают, как

описывалось выше.

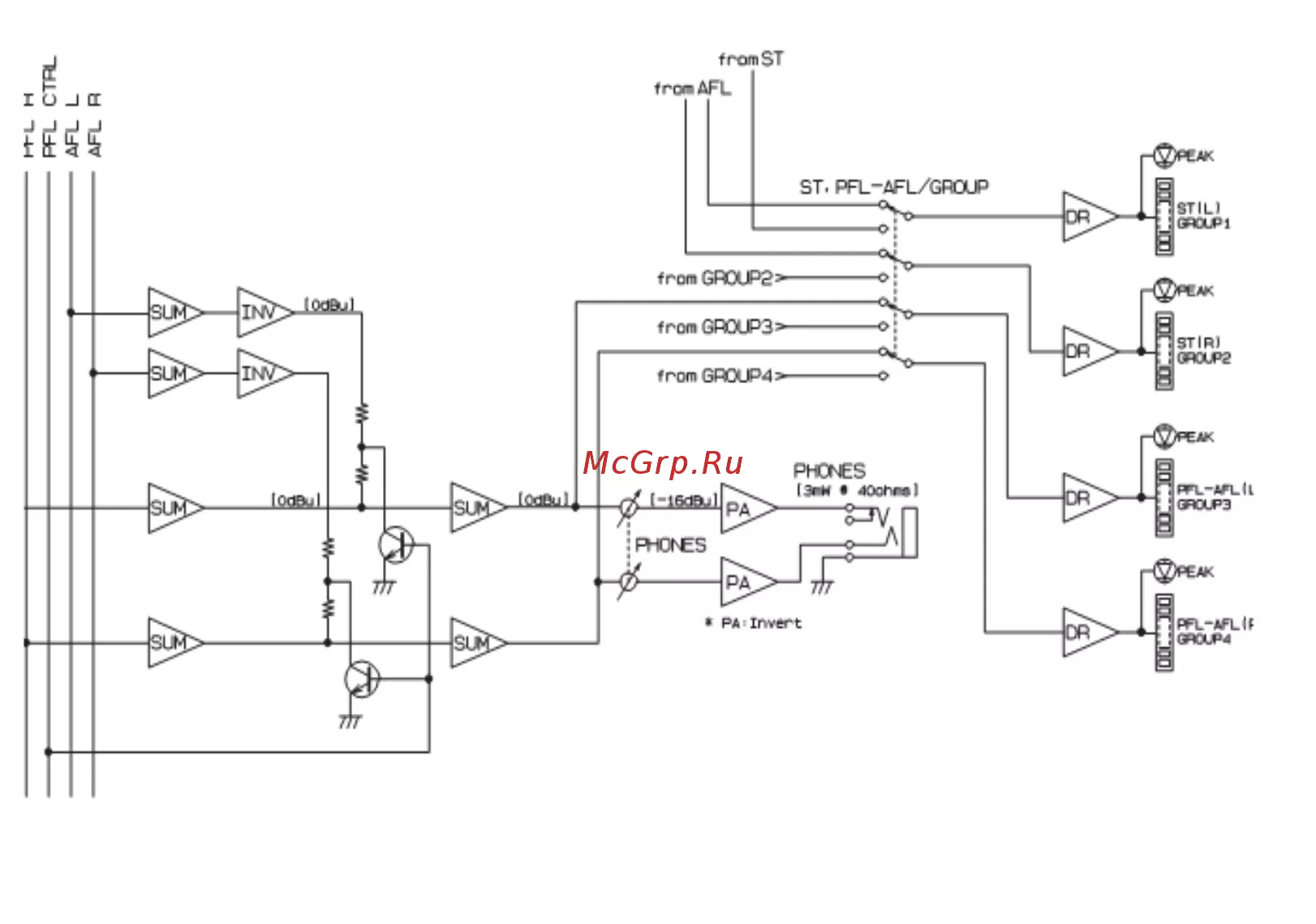

5 Разъем и регулятор PHONES

Разъем PHONES

Небалансный стереоджек для подключения наушников.

Регулятор PHONES

Устанавливает уровень сигнал на разъеме PHONES.

Примечание: индикатор PFL-AFL показывает уровень сигнала,

поступающего на наушники.
