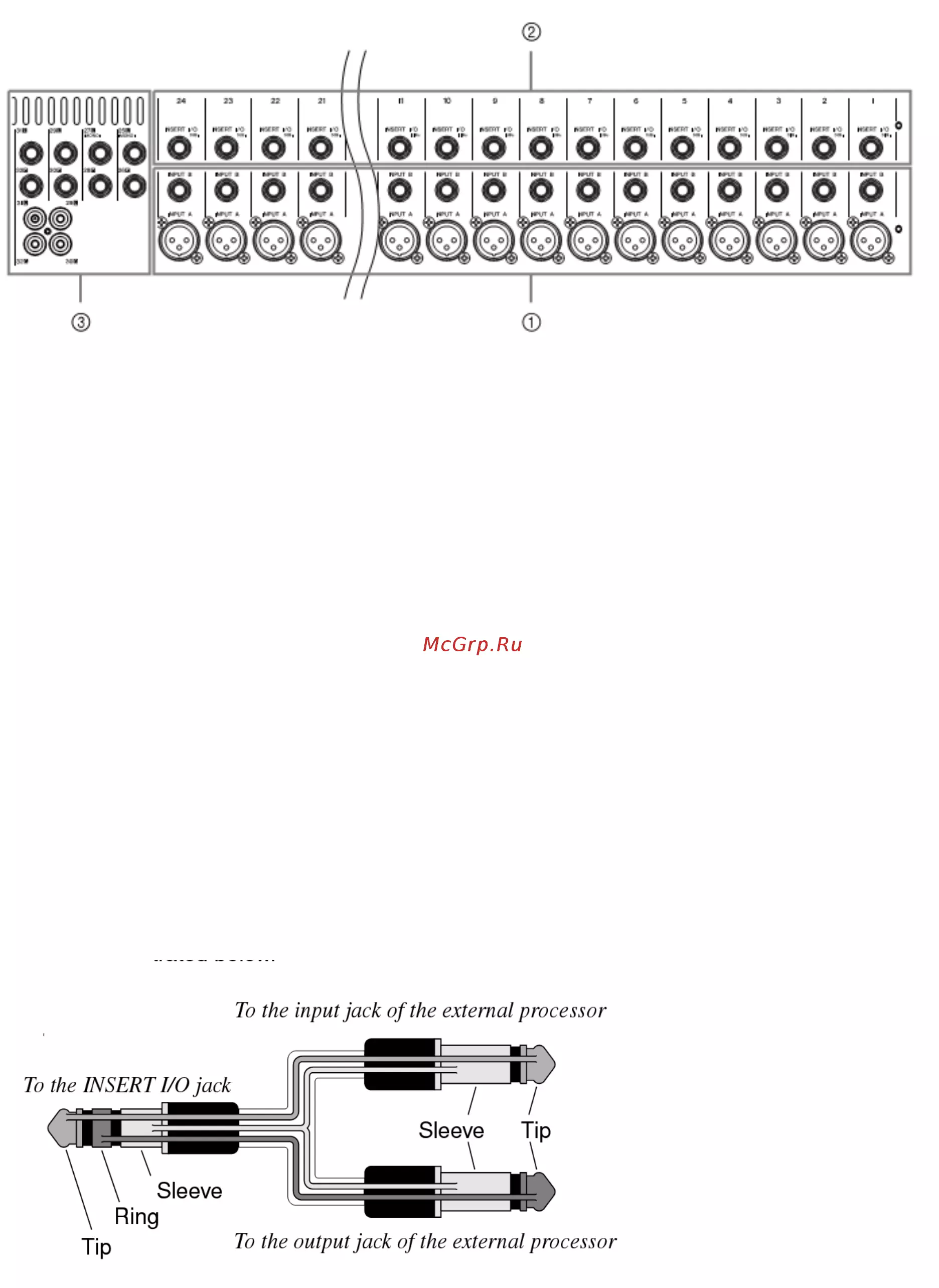

3 Входные разъемы стереофонических каналов

(для MG32/14FX: каналы 25/26, 27/28, 29/30, 31/32)

(для MG24/14FX: каналы 17/18, 19/20, 21/22, 23/24)

Разъемы Джек

(для MG32/14FX: каналы 25/26, 27/28, 29/30, 31/32)

(для MG24/14FX: каналы 17/18, 19/20, 21/22, 23/24)

Это небалансные входные разъемы джек. Для подключения стереосигнала

используется пара входов. Сигнал левого канала (L) нужно подавать на канал с

нечетным номером, а сигнал правого канала (R) – на канал с четным номером.

Разъемы RCA

(для MG32/14FX: каналы 29/30, 31/32)

(для MG24/14FX: каналы 21/22, 23/24)

Это небалансные входные разъемы RCA («тюльпан»). Для подключения

стереосигнала используется пара входов. Сигнал левого канала (L) нужно

подавать на канал с нечетным номером, а сигнал правого канала (R) – на

канал с четным номером.

Примечание: На тех каналах, где есть и разъемы RCA («тюльпан») и

разъемы джек, используйте только один из них и никогда не подавайте

сигнал на два разъема сразу.

Некоторые стереофонические входы (для MG32/14FX: каналы 25/26, 27/28;

для MG24/14FX: каналы 17/18, 19/20) могут работать и с монофоническим

сигналом. Если подать сигнал на вход L одной из вышеперечисленных

стереофонических пар каналов, а вход R оставить незадействованным,

этот сигнал будет автоматически подаваться и на вход R.
