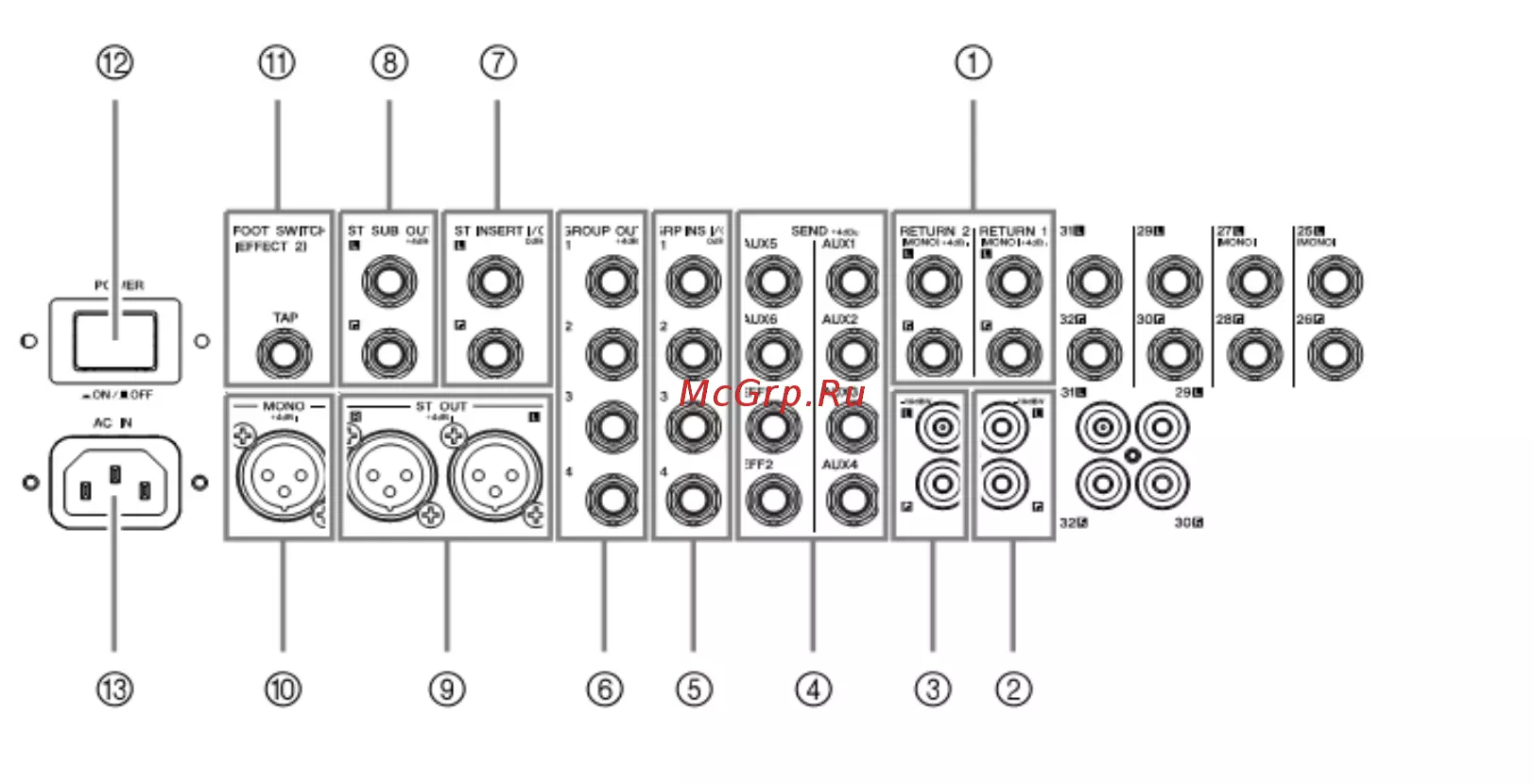

Разъемы EFFECT (1-2)

На эти балансные разъемы типа джек подается сигнал с шины EFFECT. Они

предназначены для подключения внешнего процессора эффектов.

5 Разъемы GROUP INS I/O

Это небалансные разъемы типа TRS джек. Через них к отдельным группам

можно подключать различные устройства обработки звука.

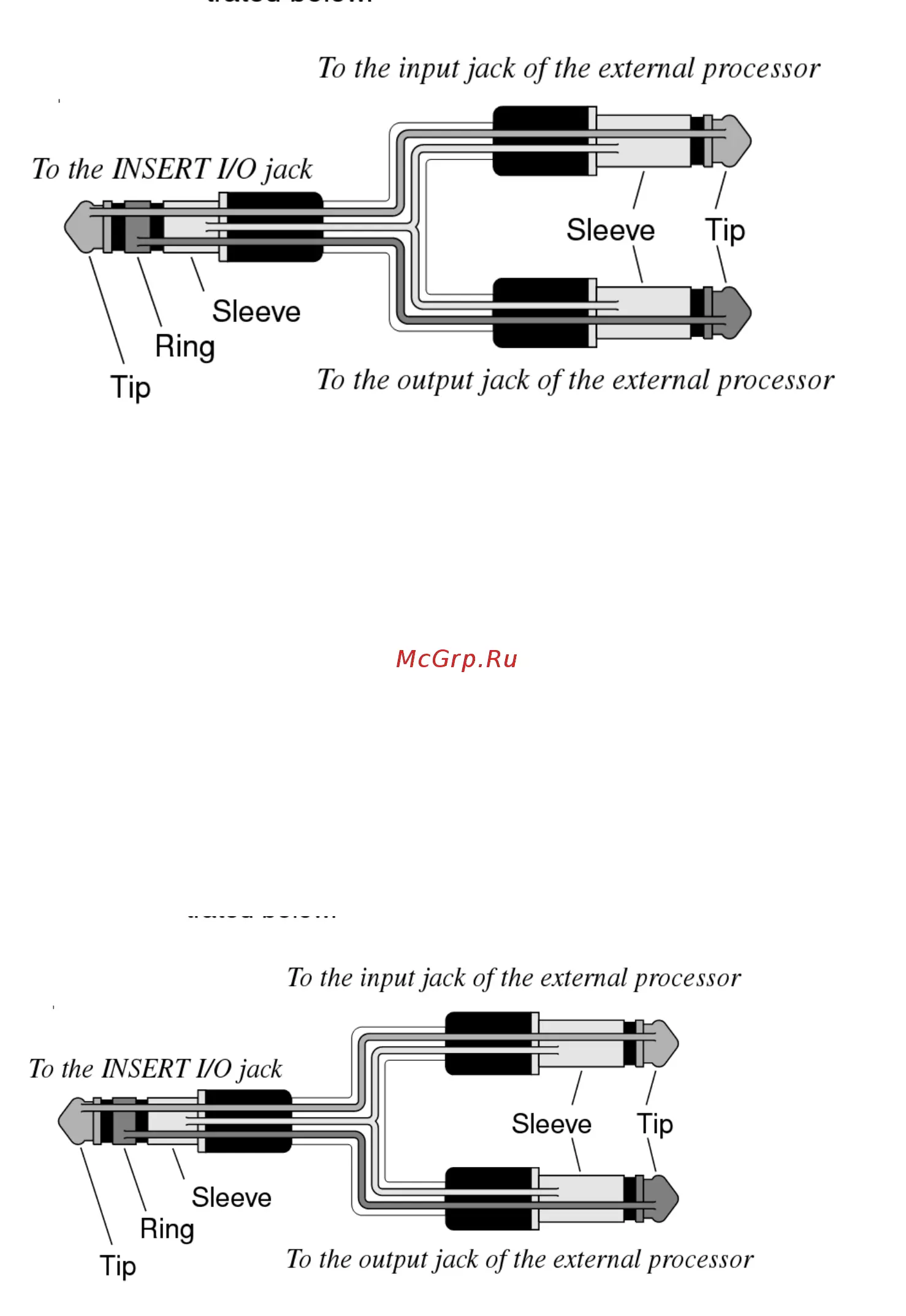

Примечание: для подключения приборов обработки необходим специальный

кабель. Его распайка показана ниже.

6 Разъемы GROUP OUT

На эти балансные выходные разъемы подается сигнал с шин GROUP 1-4. К

ним можно подключать записывающие устройства, микшеры и другое

оборудование.

7 Разъемы ST INSERT I/O

Это балансные разъемы типа TRS джек. Через них можно подключить

внешний процессор эффектов.

Примечание: для подключения приборов обработки необходим специальный

кабель. Его распайка показана ниже.
