Руководство по установке системного программного обеспечения PM1D V2
5
PC
CS1D
RS-232C
PC
DSP1D-EX/
DSP1D
RS-232C
12345678
PC
DSP1D-EX/
DSP1D
RS-232C
AI8/AO8
D-Sub 68pin
I/O UNIT ID
PORT B SELECTOR
5-8
1-4
POWER
ON/ OFF
PC
DSP1D-EX/
DSP1D
RS-232C
DIO8
D-Sub 68pin
I/O UNIT ID
PORT B SELECTOR
5-8
1-4
POWER
ON/ OFF
PC
RS-232C
DIO8
Кнопка [Write] ............... Определение встроенного про-
граммного обеспечения для всех
отмеченных компонентов в области
6
. Кнопка [All] ..................... Выбор всех компонентов в области 6
/ Кнопка [CLEAR] ........... Отмена выбора компонентов в
области 6
Использование PM1DLOAD [Using PM1DLOAD]

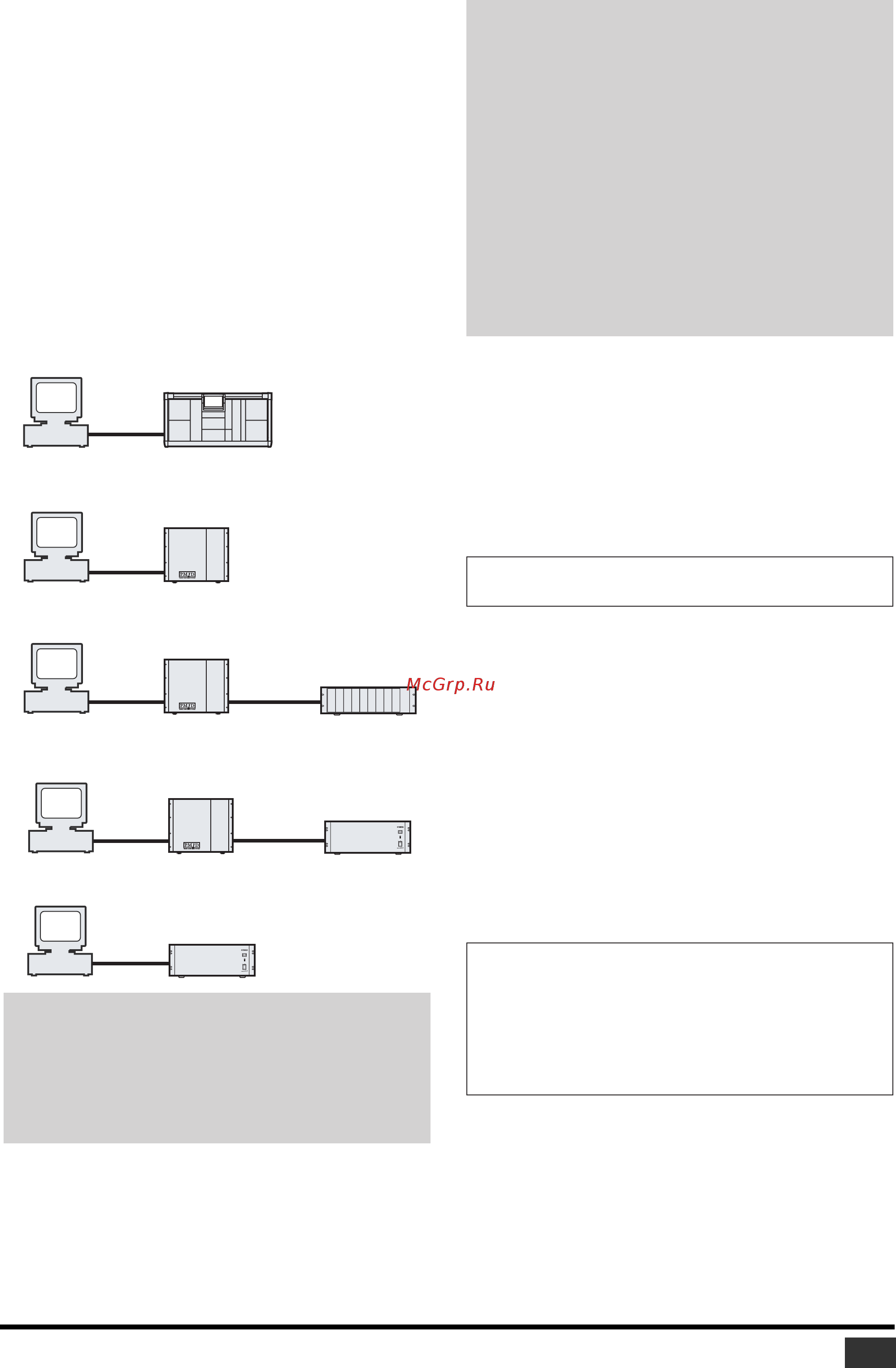

1 В зависимости от обновляемого компонента,
предустановленное программное обеспечение
передается с компьютера по следующим путям.
Подключите кабель RS-232C (перекрестно подклю-
ченный) или кабель с 68-пиновым разъемом D-Sub
для обеспечения необходимого пути и включите
питание
\
Обновление CS1D
\
Обновление DSP1D-EX/DSP1D
\
Обновление AI8/AO8
\
Обновление DIO8 (через DSP1D)
\
Обновление DIO8 (прямое)
\
Данные созданные Вами с использованием системы
необходимо сохранить на карте памяти перед обнов-
лением. Отключите питание у громкоговорителей,
установите громкость на минимум и не используйте
их.
\
Если подключены компоненты не указанные выше и не
связанные с обновлением, отключите их.
\
При обновлении AI8/AO8 необходимо учитывать
ограничения указанные ниже. Если этого не делать, то
возможно нарушение процесса обновления.
— Порт к которому подключен кабель с 68-пиновым
разъемом, используемый для обновления, должен
соответствовать порту выбранному переключа-
телем на устройстве.
— Если встроенное программное обеспечение отсутс-
твует (7-сегментный дисплей AI8/AO8 показы-
вает 88) убедитесь, что указанные выше условия
выполнены и затем включите питание. Это
необходимо делать непосредственно для каждого
устройства перед обновлением.
\
При обновлении DIO8 через DSP1D необходимо учиты-
вать следующие ограничения. Если этого не делать, то
возможно нарушение процесса обновления.
— Подключите порт OUTPUT A на DIO8 к одному из
портов INPUT на DSP1D,
2 Перед выполнением обновления необходимо
завершить работу всех приложений.
3 Вставьте CD диск, входящий в комплект в привод
CD-ROM, и выберите меню [Start] пункт [Run...]
4 В поле ввода, напишите D:\LOADER\PM1DLOAD.
EXE (Если привод CD-ROM обозначен как диск D: на
Вашем компьютере), и нажмите ОК
5 Запустите PM1DLOAD, и когда появится меню вы-
бора режима, выберите Host I/F, и нажмите ОК
ПРИМЕЧАНИЕ: Обновление невозможно при выборе Card
Direct в окне выбора режима.
6 Когда запустится PM1DLOAD, выберите последо-
вательный порт Вашего компьютера в области
выбора порта в меню [Setup]
7 В меню [Setup] в поле Connection Point (точка
подключения) укажите назначение, которое было
подключено в пункте 1.
Этот шаг можно пропустить при обновлении DIO8
(прямом).
8 В меню выбора компонентов выберите компо-
ненты, которые нужно обновить.
9 Нажмите кнопку [GetVer.] . Будет отображе-
на текущая версия встроенного программного
обеспечения для каждого компонента. Сравните
значения полей версии ROM и версии файла и
отметьте строки, имеющие различные версии.
ПРИМЕЧАНИЕ:
\
Если предустановленное программное обеспечение отсутс-
твует, текущая версия не будет отображаться. В этом
случае также необходимо отметить эту строку.
\
В некоторых случаях, невозможно получить информацию
о версии AO8 через порт B, но если настройки и соедине-
ния сделаны в соответствии с условиями, обозначенными
выше, можно провести обновление.
10 Нажмите кнопку [Write]. Начнется обновление
выбранных компонентов.
Когда начнется обновление, появится окно с сооб-
щением «Перезагрузите компьютер по окончанию
загрузки» (If loading is completed, Please re-start).
