Комплектация изделия

UB2208(W)

 U-образный кронштейн (1 шт.)

 Винты с полукруглой головкой M10-40 мм (2 шт.).

 Фрикционные прокладки, толщина –1/8” (2 шт.)

 Разрезные пружинящие шайбы, M10 (2 шт.)

 Шайбы, M10 (2 шт.)

 Гаечный ключ, шестиугольный L-ключ, M10 (1 шт.)

 Защелкивающаяся пластина (1 шт.)

UОБРАЗНЫЙ КРОНШТЕЙН UB2208W

Руководство пользователя

Благодарим Вас за приобретение продукта Yamaha. Пожалуйста, прочитайте данное

руководство перед использованием кронштейна в составе акустической системы.

Сохраните данное руководство в надежном месте для будущего использования.

ПРЕДОСТОРОЖНОСТИ

ПОЖАЛУЙСТА, ВНИМАТЕЛЬНО ПРОЧТИТЕ ПЕРЕД НАЧАЛОМ ИСПОЛЬЗОВАНИЯ

*Пожалуйста, сохраните данное руководство в безопасном месте для будущего использования.

wВНИМАНИЕ!

Во избежание возможных физических травм или повреждения данного устройства или другого имущества всегда соблюдайте

нижеперечисленные основные меры предосторожности. Эти меры включают, но не ограничены, следующим:

Перед началом любых конструктивных или установочных работ проконсультируйтесь с профессиональным

•

установщиком.

Убедитесь, что поверхность, на которую крепится этот кронштейн, достаточно прочная и может выдержать вес

•

кронштейна и обоих колонок.

Для установки используйте болты, гайки и шайбы, надежно затяните их, чтобы колонки крепко держались и не двигались.

•

Всегда ослабляйте соответствующие винты перед изменением угла или направления колонки. Никогда не пытайтесь

•

делать это с затянутыми винтами.

Некоторые крепления могут со временем разрушаться из-за воздействия окружающей среды или коррозии. Для

•

безопасности необходимо периодически проверять крепления.

Yamaha не несет ответственности за материальный ущерб или травмы, вызванные недостаточной прочностью несущей

конструкции крепления или неправильной его установкой.

* Рисунки в данном руководстве служат только в информационных целях и могут не соответствовать реальному внешнему

виду изделия.

* Названия компаний и продуктов в данном руководстве являются торговыми марками или зарегистрированными торговыми

марками соответствующих компаний.

* Технические характеристики и описания, приведенные в настоящем руководстве, предназначены только для

ознакомительных целей. Корпорация Yamaha оставляет за собой право изменять изделия или их технические

характеристики в любое время без предварительного уведомления. Поскольку технические характеристики, аппаратура или

дополнительное оборудование могут быть различными для разных регионов, пожалуйста, обратитесь за консультацией к

Вашему дилеру Yamaha.

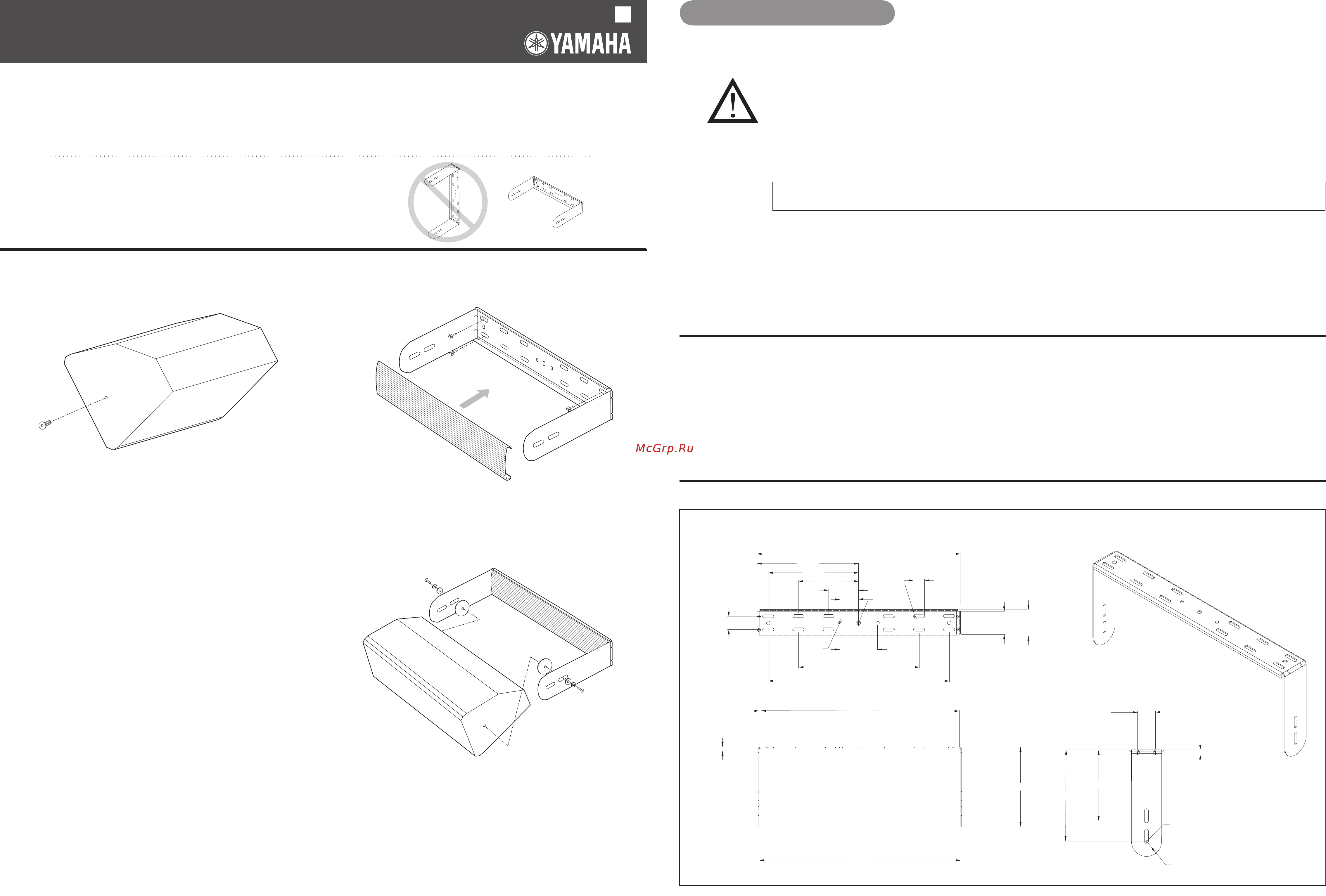

Инструкции по установке

1. Удалите болты из центра колонок.

Расположите U-образный кронштейн поверх корпуса

колонки и убедитесь в том, что выбрали правильный

кронштейн. Временно вставьте звукоизоляционные

прокладки между ручками кронштейна и колонкой. Снимите

кронштейн с динамика.

3. Определите местоположение колонки для установки на

стене. Убедитесь, что выбранная поверхность соответствует

требованиям безопасной установки акустической системы и

сможет выдержать вес колонок. Не устанавливайте систему

на гипсокартон, акустическую плитку и т.д.

4. Закрепите основание U-образного кронштейна на стене

или потолке, используя подходящие крепежные детали.

Надежно затяните. Подходящие крепежные детали не

входят в комплект поставки. Для консультации по выбору

подходящих крепежных деталей обратитесь к специалисту

по установке.

Во время крепления U-образного кронштейна к стене или

другой вертикальной поверхности НЕ располагайте кронштейн

вертикально. Убедитесь, что установили кронштейн строго

горизонтально.

.402 ДИАМЕТР X 1.402 ПРОРЕЗЬ 4X

ФЛАНЕЦ

НАУГОЛЬНИК

Во время крепления U-образного кронштейна к стене

или другой вертикальной поверхности НЕ располагайте

кронштейн вертикально. Убедитесь, что установили

кронштейн строго горизонтально.

5. Защелкните пластину на основании U-образного кронштейна.

6. Установите колонку между ручками кронштейна с

закрепленными на них звукоизоляционными прокладками.

При помощи подходящих крепежных деталей, закрепите

колонку к кронштейну, используя нужные прорези и

нарезные отверстия колонки.

7. Поверните колонку в нужном направлении и надежно

затяните боковые винты.

Закрепите колонки в крепежной конструкции с помощью

соответствующего страховочного кабеля.

Защелкните пластину

Размеры
