7
Редактор PM5D Руководство Пользователя
L
O
P
N
M
5
6
7
8
9
J
4
K
Gate= closed
(red)
Gate= open
(green)
Gate= off

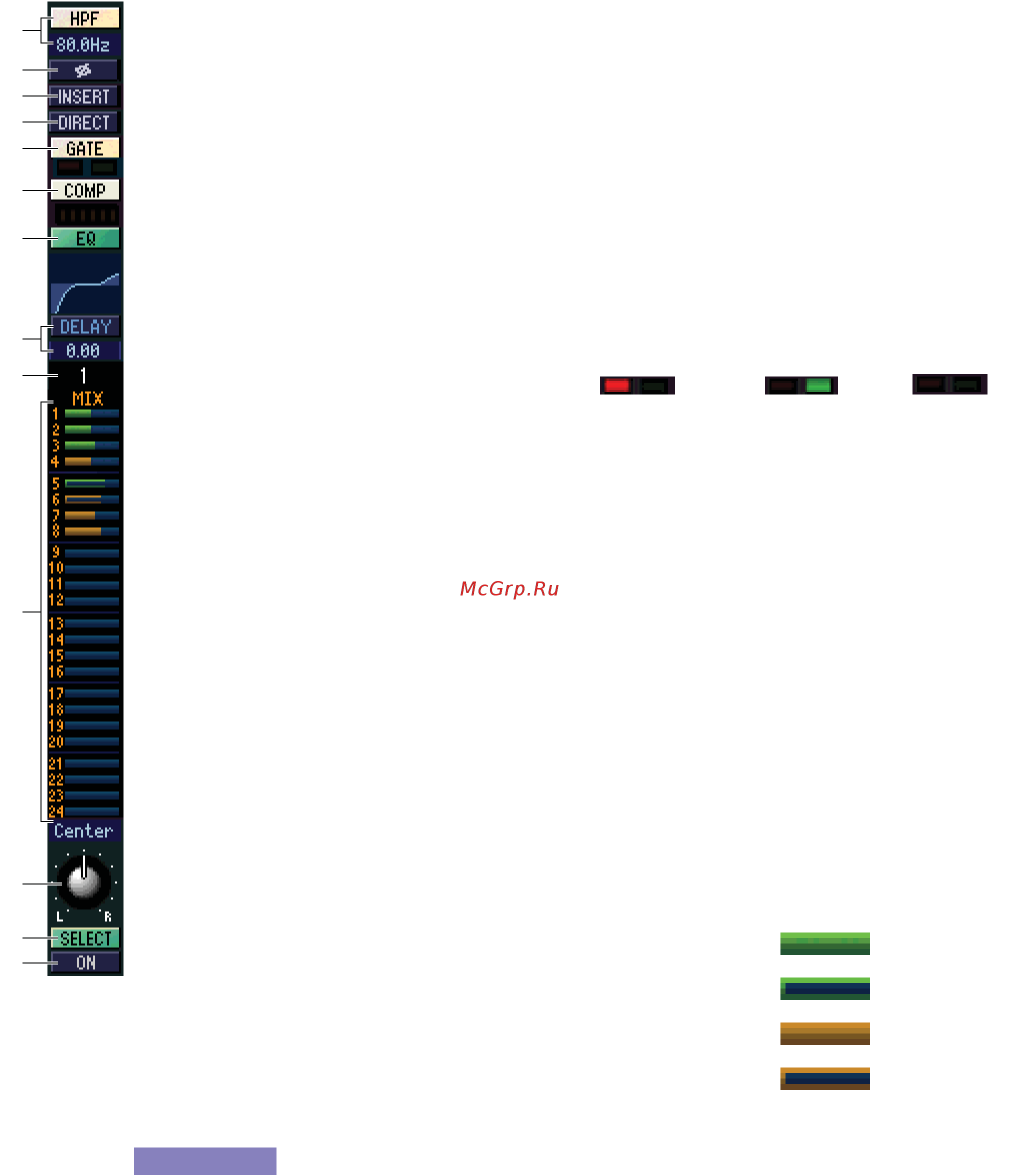

HPF (Фильтр Высоких Частот)
Включает/выключает фильтр высоких частот. Можно выставить числовое значение среза
частоты.
0 (Фаза)
Обращает (инвертирует) фазу после Аналого-Цифрового преобразования.
Insert (Вставка)
Включает/выключает функцию вставки, которая патчирована на экране INSERT PATCH
редактора PM5D (Функция INPUT PATCH).
DIRECT (Прямой Вывод)
Включает/выключает функцию прямого выхода, которая патчирована на экране DIRECT
OUT PATCH редактора PM5D (Функция INPUT PATCH).
GATE (Обрезной Фильтр)
Включает/выключает гейт.
Индикатор под кнопкой показывает
текущее настройки гейта и
его статус.
COMP (Компрессор)
Включает/выключает компрессор. Когда компрессор включён, шкала GR (чуть ниже
кнопки) отображает уровень сокращения усиления.
EQ (Эквалайзер)
Включает/выключает эквалайзер. График (чуть ниже кнопки) отображает приблизитель-
ные значения EQ. Вы также можете настроить значения EQ прямо на графике. Чтобы
сбросить значения EQ к изначальным, кликните по графику, удерживая нажатой клавишу
<Ctrl> () на клавиатуре.
.
DELAY (Задержка)
Включает/выключает задержку. Вы можете выставить нужное время задержки, изменяя
числовое значение прямо под кнопкой.
/
Номер канала
Отображает номер соответствующего модулю входного канала. Двойным щелчком дан-
ного номера вы откроете окно Selected Channel (Выбранный Канал) данного канала.
0
Отправка Mix
Графические линии в этой области отображают уровень от-
правки сигналов, отправленных из канала ST IN на перемен-
ные (VARI) шины MIX (Настройки L/R взаимосвязаны). Вы
также можете изменить уровень отправки, передвигая край
графической линии влево или вправо.
Изображение линии будет меняться в зависимости от поло-
жения отправки (до/после) или статуса (Вкл/Выкл.) сигнала,
отправленного от входного канала на шину MIX.
ПРИМЕЧАНИЕ Для шины MIX типа FIXED графическая линия зафиксирована на номинальном
уровне (0 дБ), и отображается только статус вкл/выкл.
1PAN (Панорамирование)
Задаёт панорамирование сигнала, отправляемого из входного канала на шину STEREO.
(Настройки L и R могут быть установлены отдельно).
2
SELECT (Выбор)
Выбирает входной канал для работы. (Настройки L и R могут быть установлены отдель-
но). Кнопка связана с канальной линейкой INPUT кнопок [SEL] на панели PM5D.
3
CH ON (Кнопка включения канала)
Включает/выключает канал ST IN. (Настройки L/R взаимосвязаны). Кнопка связана с
канальной линейкой INPUT кнопок СН [ON] на панели PM5D.
Гейт= закрыт
(красный)
Гейт= открыт
(зелёный)
Гейт= отключен
Пред/Вкл (зеленый)
Пред/Выкл (зеленый)
Пост/Вкл (желтый)
Пост/Выкл (желтый)
