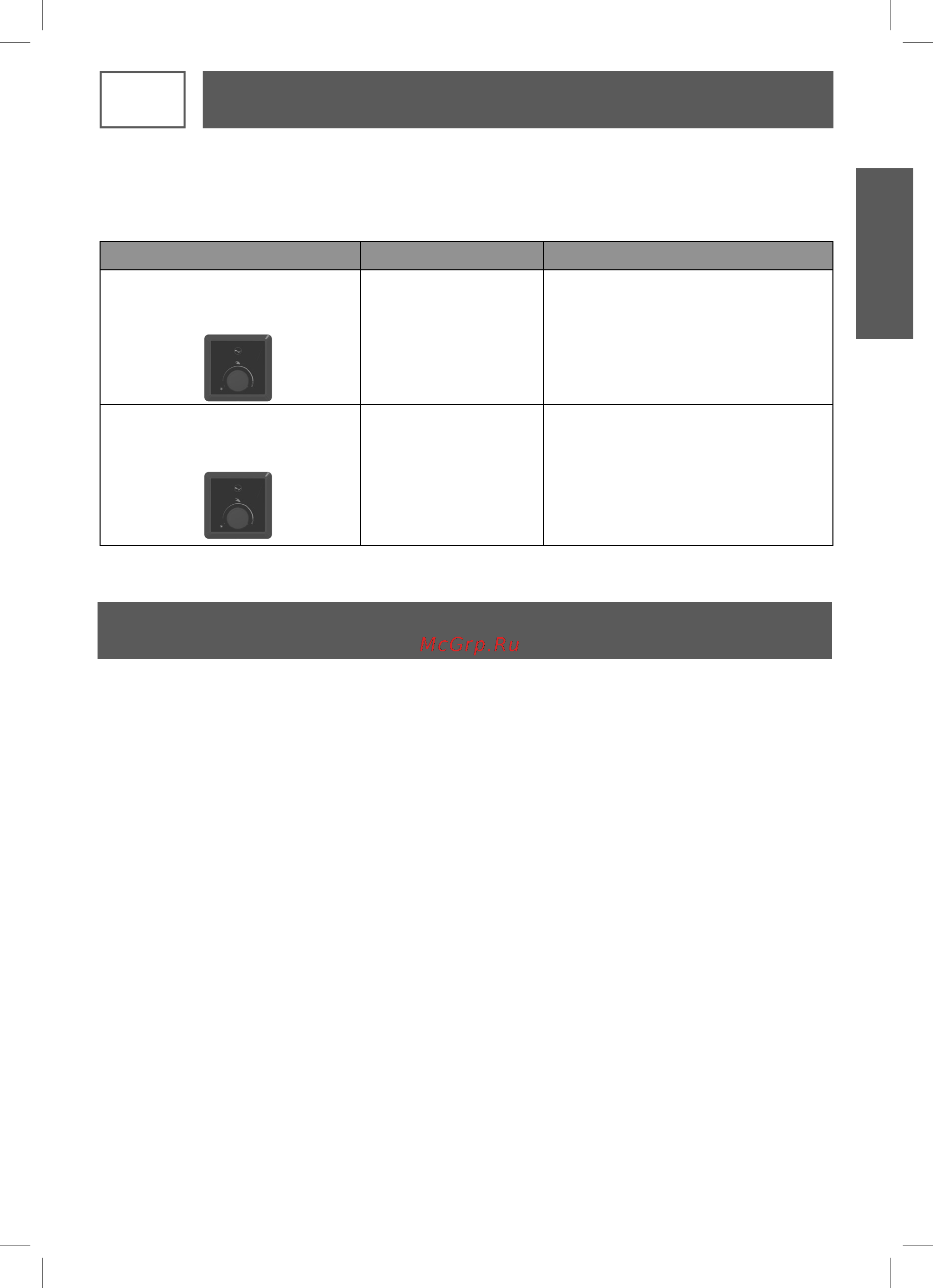

В случае некорректной работы изделия на дисплее высвечивается сигнал об ошибке.
1. ПЛОСКАЯ МОДЕЛЬ
2. КВАДРАТНАЯ МОДЕЛЬ
-
ВНИМАНИЕ: Прежде чем снять пластиковую крышку, чтобы избежать возможности получения травм или
удара электрического тока убедитесь, что прибор отключен от питания.
1. ДОМАШНЕЕ ОБСЛУЖИВАНИЕ
1 раз в месяц приводить в действие узел слива устройства гидравлической безопасности: удалить накипь
и проверить, чтобы он не заедал. Несоблюдение этого правила может вызвать повреждение прибора и
потерю гарантии.
2. ОБСЛУЖИВАНИЕ КВАЛИФИЦИРОВАННЫМ ПЕРСОНАЛОМ
Корпус водонагревателя нужно время от времени вытирать влажной мягкой тряпкой или губкой. Ни
в коем случае не используйте абразивные или пенообразующие средства. Сервисное обслуживание
водонагревателей осуществляется не позднее 10 дней по истечению указанного ниже срока от даты покупки
ЭВН и даты проведения последнего
сервисного обслуживания
Сервисное обслуживание состоит из: Чистки внутреннего бака
водонагревателя от накипи ;
Чистки фланца нагревательного элемента от накипи ; Замены магниевого анода ; Проверки состояния
внутреннего бака, ТЭНа, прокладки, фланца и электрического блока управления ; Проверки состояния
предохранительного клапана и его чистку при необходимости ; Отметки в гарантийном талоне.
Внимание! Работы по сервисному обслуживанию оплачивает потребитель, согласно действующего
прейскуранта сервисного центра.
3. УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ. ЗАПРЕЩАЕТСЯ
Устанавливать ЭВН на гибких шлангах; эксплуатировать ЭВН без заземления ; эксплуатировать ЭВН без
магниевого анода, который установлен на фланце в середине рабочего бака ;эксплуатировать ЭВН со снятой
защитной крышкой электрического блока ;проводить ремонтные работы и обслуживание при включенном в
сеть ЭВН ;эксплуатировать неисправный ЭВН.
ДИАГНОСТИКА
Неисправность Значение
Комментарий
2 последовательных мигания индикатора
«Душ», трехсекундная пауза, 2
последовательных мигания...
Ошибка 3 :
Ошибка датчика
смените датчик
2 последовательных мигания индикатора
«Душ», трехсекундная пауза, 4
последовательных мигания «Душ»...
Ошибка 9 :
Ошибка реле или платы
РСВ
смените плату РСВ
