Установка кондиционера
07
Подключение дренажной трубы (шланга)
Проложите дренажную трубу (шланг) с постоянным укло-
ном в строну слива.
Если длина дренажной трубы (шланга) входящей в ком-
плект поставки недостаточна, увеличьте её, присоединив
дополнительную дренажную трубу (шланг) соответствую-
щего диаметра. Укрепите место соединения.
При прокладке дренажной трубы (шланга) не допускайте
ошибок изображенных на рисунках.
Расположите
дренажную трубу (шланг) под трубами
хладагента, убедитесь в отсутствии подъемов, изгибов и
замятий.
НеправильноПравильно
Дренажнаятруба(шланг)
Дополнительная
дренажнаятруба(шланг)

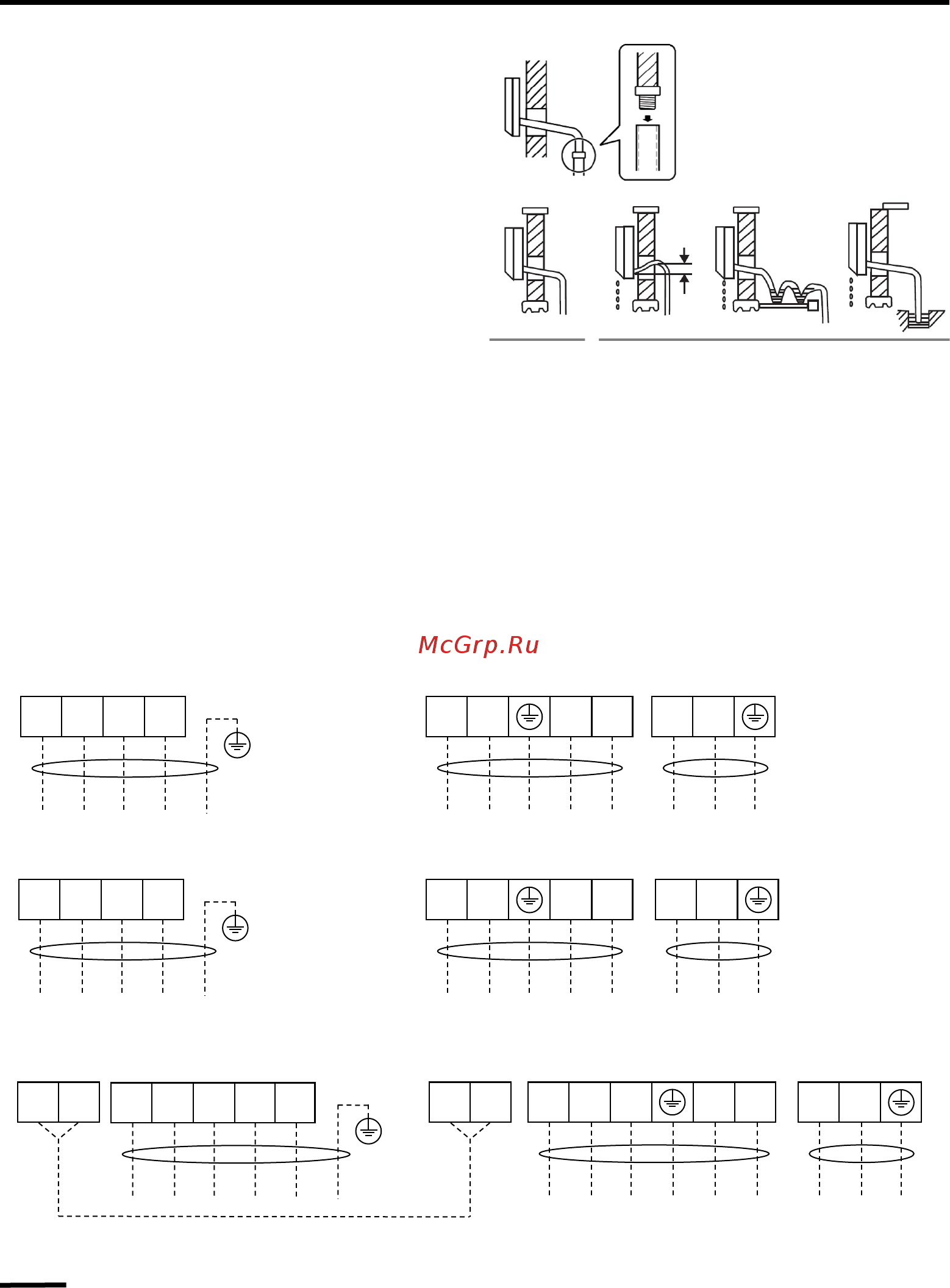

Схемы подключения
Подключение межблочного электрического кабеля и кабеля электропитания..
Снимите защитные крышки сервисных панелей наружно-
го и внутренних блоков.
Ослабьте винты клеммных колодок и подсоедините
соответствующим образом (см. схемы) межблочный
электрический кабель и кабель электропитания
(Некоторые модели внутренних блоков могут поставлять-
ся с уже подключенным к внутреннему блоку кабелем
электропитания с электрической вилкой).
Подключение заземляющего провода произведите винт-
ми, к отдельно расположенным на сервисных панелях
резьбовым отверстиям. Следите за правильностью под-
ключения проводов.
Плотно затяните винты клеммных колодок, для предот-
вращения их ослабления. Убедитесь в неподвижности
закрепленных проводов, потянув за них.
Закрепите межблочный электрический кабель в провод-
ные зажимы.
Установите
защитные крышки сервисных панелей наруж-
Наружные блоки моделей AS-H07,09,12B4/LK-700R1
Наружный блок модели AS-H18B4/LK-700R1
Наружные блоки моделей AS-H24,30,36B4/LK-700R1
1 2(N) 4 5
1 2 Y/G 4 5
1 2(N) 4 5 L N
220-240В, 1ф, 50Гц
1 2 4 5 Y/G
Внутренние блоки ASW-H07,09,12B4/LK-700R1
Внутренний блок ASW-H18B4/LK-700R1
Внутренние блоки ASW-H24,30,36B4/LK-700R1
L Br Y/G
5 4 3 Y/G 2 1
4 3
2(N) 1(L) 5 L N
220-240В, 1ф, 50Гц
L Br Y/G
1 2 3 4 5
1 2 3 4 5 Y/G
Межблочный
электрический кабель:
5x1,5мм
2
Кабель электропитания
(автоматический выключатель):
3x1,5мм
2
(16А)
A B A B
Кабель сигнальный 2x1,0мм2 с разъемами
(поставляется в комплекте с внутренним блоком)
Межблочный
электрический кабель:
6x2,5мм
2
+2x1,0мм
2
Кабель электропитания
(автоматический выключатель):
3x2,5мм
2
(25А)
220-240В, 1ф, 50Гц
Межблочный
электрический кабель:
5x2,5мм
2
Кабель электропитания
(автоматический выключатель):
3x2,5мм
2
(20А)
L N
L Br Y/G
1 2(N) 4 5
1 2 4 5 Y/G
1 2 Y/G 4 5
1 2(N) 4 5
