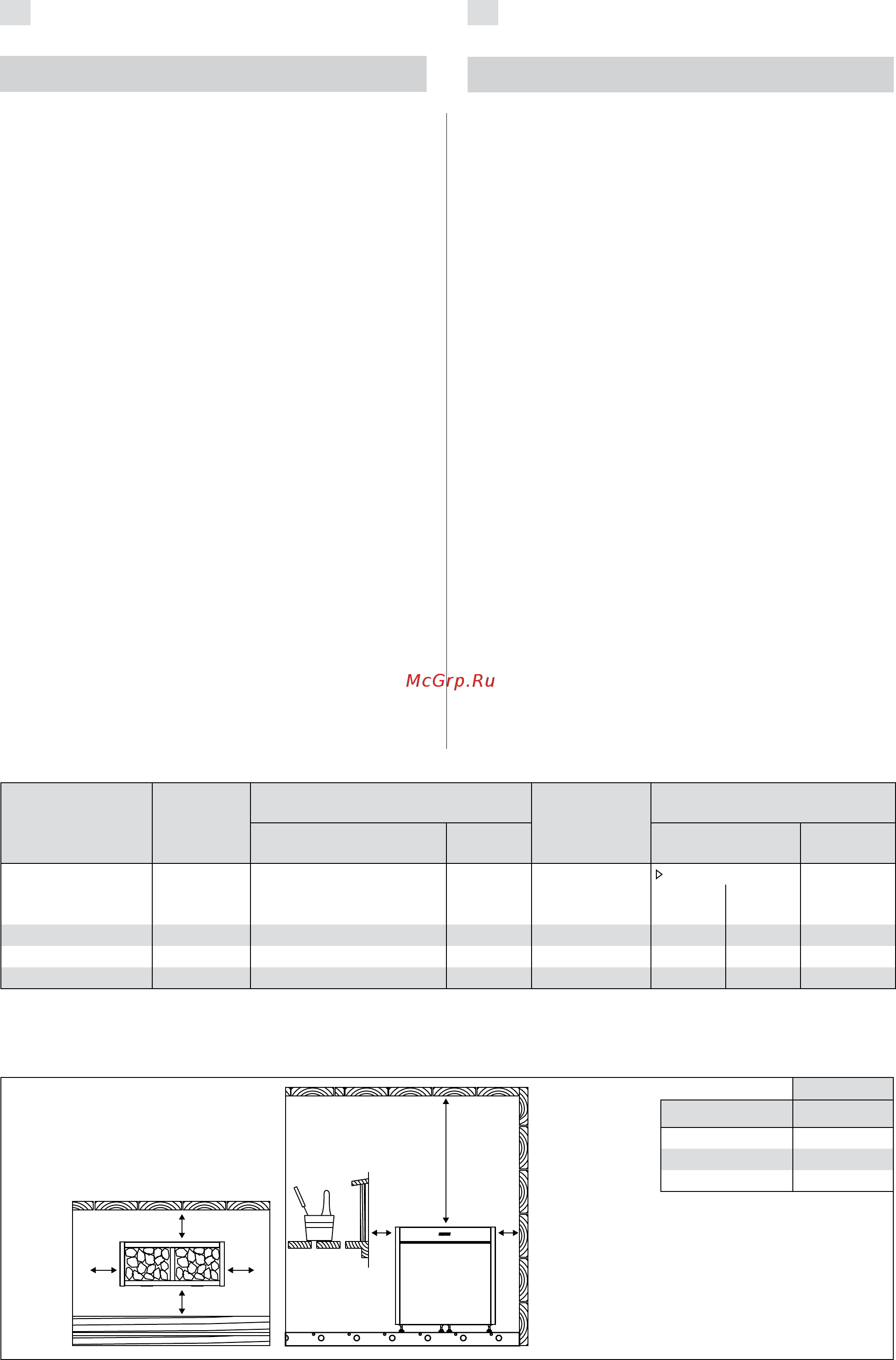

Harvia Virta Pro HL135 [10/16] Инструкция по установке
![Harvia Virta Pro HL220 [10/16] Инструкция по установке](/views2/1626230/page10/bga.png)
RU ET
10
3. ИНСТРУКЦИЯ ПО УСТАНОВКЕ
3.1. Перед установкой
Перед началом работ ознакомьтесь с инструкцией и
проверьте следующее:
• Подходит ли устанавливаемая каменка к данной
парильне с точки зрения мощности и типа? Зна-
чения объема, данные в таблице 2 нельзя
превышать или занижать.
• Питающее напряжение достаточно для каменки?
• При расположении каменки выполняются условия
минимальных расстояний, изображенных на рис. 4
и указанных в таблице 2.
ВНИМАНИЕ! В сауне может быть установлена толь-
ко одна каменка. Каменка устанавливается так,
чтобы текст, нанесенный на корпус каменки, легко
читался после установки.
3.2. Расположение каменки и безопасные
расстояния
Минимальные безопасные расстояния показаны на рис.
4. При установке каменки обязательно соблюдение
указанных значений. Несоблюдение указанных
значений влечет за собой риск возгорания.
3.3. Защитное ограждение
При установке вокруг каменки защитного ограждения
должны соблюдаться минимальные безопасные рас-
стояния, приведенные на рис. 4 либо в инструкции по
установке ограждения.
3.4. Установка пульта управления и датчиков
• К пульту приложены более детальные инструкции
по его креплению к стене.
3. PAIGALDUSJUHIS
3.1. Enne paigaldamist
Enne kerise paigaldamist tutvu paigaldusjuhisega ja
pööra tähelepanu alljärgnevale:
• Kerise võimsus ja tüüp sobivad antud sauna.
Sauna maht peab vastama tabelis 2 antud
suurustele.
• Toitepinge on kerisele sobiv.
• Kerise paigalduskohal on tagatud joonisel 4
ning tabelis 2 toodud ohutuskauguste mini-
maalsuurused.
Tähelepanu! Saunaruumi tohib paigaldada ainult ühe
elektrikerise. Keris peab olema paigaldatud nii, et
hoiatustekstid oleksid pärast paigaldamist hõlpsasti
loetavad.
3.2. Asukoht ja ohutuskaugused
Minimaalsed ohutuskaugused on toodud joonisel 4.
On äärmiselt tähtis, et kerise paigaldamisel peetaks
kinni nendest mõõtudest. Ettekirjutuste eiramine
põhjustab tulekahju riski.
3.3. Kaitsebarjäär
Kui kerise ümber paigaldatakse kerisekaitse, tuleb
arvestada joonisel 4 toodud ohtutuskaugustega või
kerisekaitsme juhendis toodud ohutuskaugustega.
3.4. Juhtimiskeskuse ja anduri paigaldamine
• Koos juhtimiskeskusega saate täpsemad juhised
selle kohta, kuidas keskus seina kinnitada.
Тип
Keris
Мощность
Võimsus
Размеры
Mõõdud
Камни
Kivide kogus
Парильня
Leiliruum
Ширина/глубина/высота
Laius/sügavus/kõrgus
Вес
Mass
Объем
Maht
Высота
Kõrgus
кВт
kW
мм
mm
кг
kg
макс. кг
max. kg
2.3.!
мин. м
3
min. m³
макс. м
3
max. m³
мин. мм
min. mm
HL135 13,5 780/340/810 41 100 11 20 2100
HL160 15,8 780/340/810 41 100 16 25 2100
HL220 21,6 780/410/810 47 140 22 32 2100
Рисунок 4. Расстояния безопасности (все размеры приведены в миллиметрах)
Joonis 4. Kerise ohutuskaugused (kõik mõõtmed millimeetrites)
Таблица 2. Данные каменок
Tabel 2. Paigalduse üksikasjad
A
A A
A A
129 0
A
min. mm
A
HL135 50
HL160 80
HL220 80
