Установите температурный датчик на стену сауны,
как показано на рис. 7. При установке каменки
от стены далее, чем 150 мм, датчик должен быть
установлен на потолке.
Вентиляционное окно не должно охлаждать
температурный датчик. См. рис. 4.
3.4.1. Рекомендуемые пульты управления
Harvia Griffin Combi CG170C+LTY17C
Harvia C105S Logix+LTY17C
Harvia Xenio Combi CX110C+LTY17C
3.5. Автоматическое заполнение воды
Каменку подсоединяют к водопроводной сети с холод-
ной водой с помощью гибкого соединительного шланга.
Кроме того, линия подсоединения к воде должна быть
оборудована запорным вентилем и обратным клапаном.
См. рис. 6. Пол сауны или умывального помещения
должен быть оборудован напольным колодцем на
случай повреждения шлангов или их течи. Следуйте
местным правилам по установке сантехоборудования.
3.6. Электромонтаж
Подключение каменки к электросети может
произвести только квалифицированный элек-
тромонтажник, имеющий право на данный род
работ, в соответствии с действующими правилами.
Каменка гибким проводом подсоединяется к со-
единительной коробке (рис. 6: 3) на стене сауны.
Cоединительная коробка должна быть брызгоза-
щищенной и находиться на расстоянии не выше
500 мм от пола.
В качестве кабеля (рис. 6: 2) следует использовать
резиновый кабель типа H07RN-F или подобный.
ВНИМАНИЕ! Использование кабеля с ПВХ-
изоляцией запрещено вследствие его разру-
шения под воздействием тепла.
Если соединительный или монтажный кабель под-
ходят к сауне, или сквозь стены сауны, на высоте
более 500 мм, они должны выдерживать при пол-
ной нагрузке температуру 170 °С. Приборы, уста-
навливаемые на высоте более 500 мм от уровня
пола сауны, должны быть пригодными для исполь-
зования при температуре 125 °С (маркировка Т125).
3.6.1. Сопротивление изоляции электрокаменки
При проводимом во время заключительной проверки
электромонтажа каменки измерении сопротивления
изоляции может быть выявлена «утечка», что проис-
ходит благодаря впитыванию атмосферной влаги в
изоляционный материал нагревательных элементов
(транспортировка, складирование). Влага испарится в
Paigaldage temperatuuriandur sauna
seinale, nagu näidatud joonisel 7. Kui keris
paigaldatakse seinast kaugemale kui 150 mm,
peab anduri paigutama leiliruumi lakke.
Ärge paigaldage õhu juurdevoolu nii, et õhu-
vool jahutaks temperatuuriandurit. Joonis 4.
3.4.1. Sobilikud juhtimiskeskused
Harvia Griffin Combi CG170C+LTY17C
Harvia C105S Logix+LTY17C
Harvia Xenio Combi CX110C+LTY17C
3.5. Automaatne veega täitmine
Keris ühendatakse painduva vooliku abil külma-
veevõrku. Veeühenduskohal peab olema sulgurven-
tiil ja vaakumklapiga. Vt. joonis 6. Sauna ja/või pesu-
ruumi põrandast peab olema äravool kanalisatsiooni:
see hoiab ära uputused voolikudefektide ja lekete
korral. Jälgi kohalikke paigaldusnõudeid.
3.6. Elektriühendused
Kerise võib vooluvõrku ühendada vaid profes-
sionaalne elektrik, järgides kehtivaid eeskirju.
Keris ühendatakse poolstatsionaarselt
ühenduskarpi (joonis 6: 3) leiliruumi seinal.
Ühenduskarp peab olema pritsmekindel, ning
selle maksimaalne kõrgus põrandast ei tohi
olla suurem kui 500 mm.
Ühenduskaabel (joonis 6: 2) peab olema kum-
miisolatsiooniga H07RN-F tüüpi kaabel või
samaväärne. Tähelepanu! Termilise rabenemise
tõttu on kerise ühenduskaablina keelatud kasu-
tada PVC-isolatsiooniga kaablit.
Kui ühendus- ja paigalduskaablid on kõrgemal
kui 1 000 mm leiliruumi põrandast või leiliruumi
seinte sees, peavad nad koormuse all taluma
vähemalt 170 °C (näiteks SSJ). Põrandast
kõrgemale kui 1 000 mm paigaldatud elektri-
seadmestik peab olema lubatud kasutamiseks
temperatuuril 125 °C (markeering T125).
3.6.1. Elektrikerise isolatsioonitakistus
Elektriinstallatsioonitööde lõppinspekteerimisel võib
kerise isolatsioonitakistuse mõõtmisel täheldada
"leket", mis tuleneb sellest, et kütteelementide
isolatsiooni materjali on imendunud mingil määral
niiskust (ladustamise, transpordiga seoses). Niiskus
kaob reeglina pärast paari kütmiskorda.
<150 >150
50-150
100

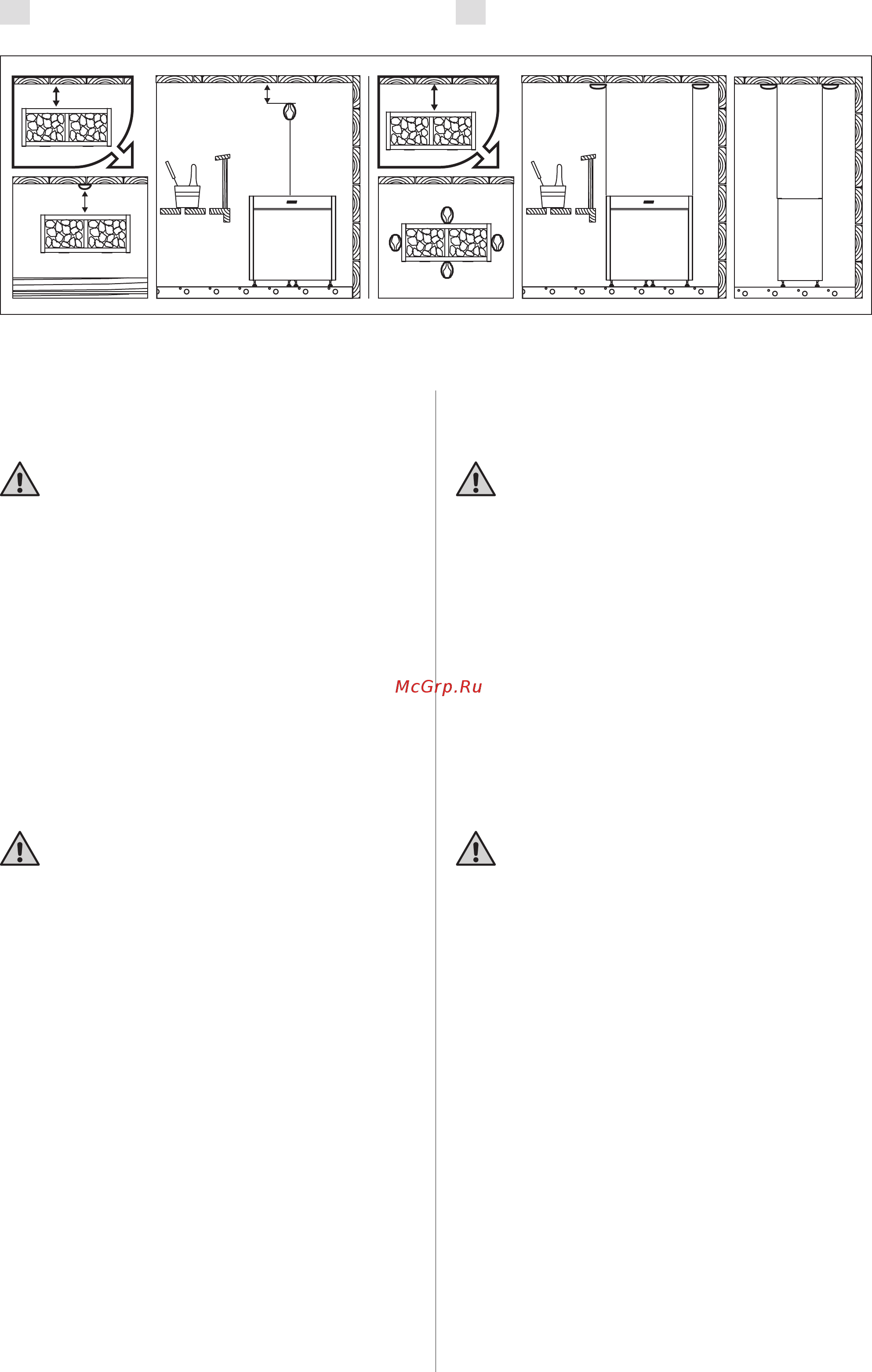

Рисунок 7. Установка температурного датчика (все размеры приведены в миллиметрах)
Joonis 7. Temperatuurinduri paigaldamine (kõik mõõtmed millimeetrites)
