113

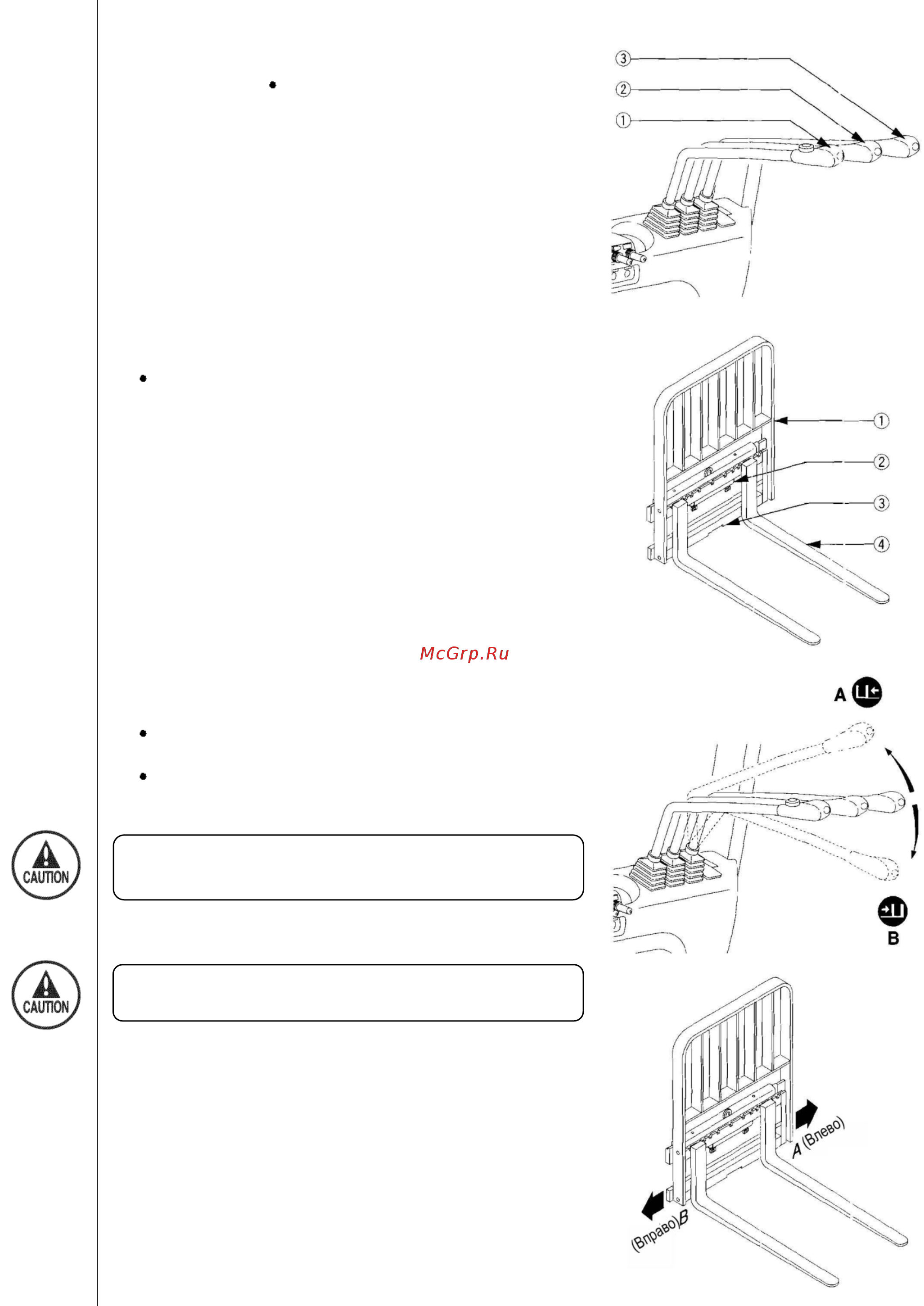

Наименование узлов и их
функционирование
Наименование узлов
Рычаги управления
гидравлическими функциями
1) Рычаг подъема
2) Рычаг наклона
3) Рычаг устройства бокового смещения
Устройство бокового смещения
1) Решетка ограждения груза
2) Цилиндр бокового смещения
3) Каретка
4) Вилы
Функционирование УБС
При перемещении рычага УБС на себя (в
направлении В) – вилы смещаются в направлении В.
При перемещении рычага УБС от себя (в
направлении А) – вилы смещаются в направлении А.
Работайте рычагами управления гидравликой,
находясь в кресле оператора.
Регулируйте скорость смещения ходом рычага УБС.
