Proma ON-25 [6/9] Регулируемый держатель
![Proma ON-25 [6/9] Регулируемый держатель](/views2/1627211/page6/bg6.png)
Содержание
- Инструкция по использованию 1
- Введение 2
- Назначение 2
- Ргома 2
- Содержание 2
- Содержание упаковки 1 2
- Предупредительные таблички 3
- Ргома 3
- Содержание 3
- Уровни шума устройства 3
- Описание станка 4
- Ргома 4
- Места смазки 5
- Монтаж 5
- Рабочее место 5
- Ргома 5
- Смазка 5
- Регулируемый держатель 6
- Стрелки указывают в каком направлении можно перемещать регулируемый держатель цангового зажима после отпускания предварительно выбранного фиксирующего рычага 6
- Цанговый зажим 6
- Риома 7
- Замена круга 8
- Охлаждение 8
- Ррома 8
Похожие устройства
- Proma FPX-20E (25000017) Инструкция по эксплуатации
- Proma FHV-50P (25330050) Инструкция по эксплуатации
- Proma E-1720F/400 (25401702) Инструкция по эксплуатации
- Proma PP-250 (25601250) Инструкция по эксплуатации
- Proma BP-152P Инструкция по эксплуатации
- Visprom PPK-330G (38812500) Инструкция по эксплуатации
- Visprom PPK-255B (38801500) Инструкция по эксплуатации
- Кедр MultiTIG-2000P DC Инструкция по эксплуатации
- Makita 9565CVR Инструкция по эксплуатации
- Makita 1806B Инструкция по эксплуатации
- Makita Пила алмазная 4101RH +Отвертка аккумуляторная 6723DW Инструкция по эксплуатации
- Eurosystems Lucciola 220V/250Wt Инструкция
- Euro-lift WH16-20 11332 Инструкция по эксплуатации
- Euro-lift РА-100А 17885 Инструкция по эксплуатации
- Ariston ABS ANDRIS LUX 6 UR накопительный Инструкция по эксплуатации
- Zitrek z3k90w (091-0204) Инструкция по эксплуатации
- Вектор GW42SA Инструкция по эксплуатации
- Сварог Р3 62-3F в кейсе Инструкция по эксплуатации
- Messer ТН400 Инструкция по эксплуатации
- Era PROFIT 5 Инструкция по эксплуатации

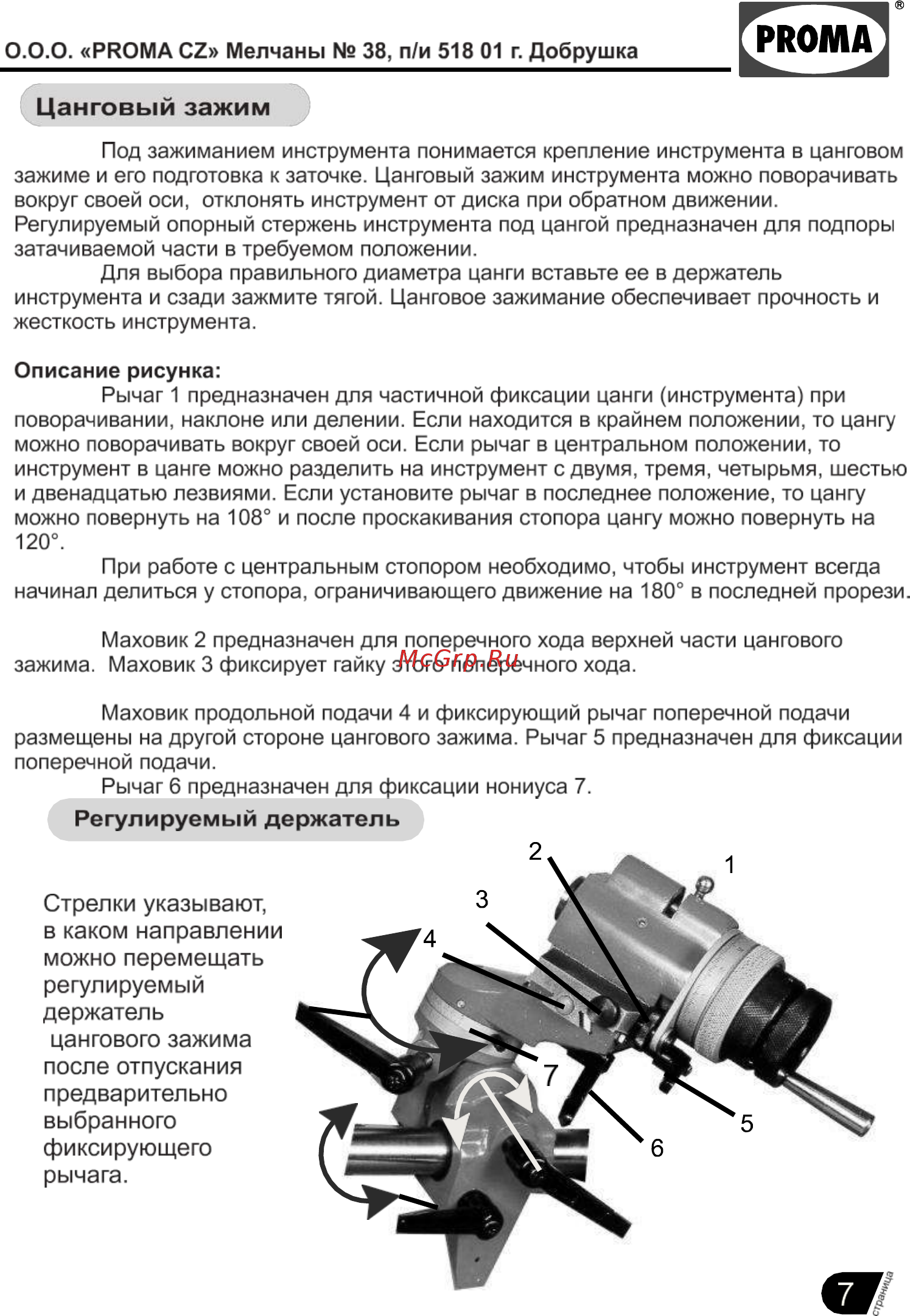

0 0 0 PROMA CZ Мелчаны 38 п и 518 01 г Добрушка PROMA Цанговый зажим Под зажиманием инструмента понимается крепление инструмента в цанговом зажиме и его подготовка к заточке Цанговый зажим инструмента можно поворачивать вокруг своей оси отклонять инструмент от диска при обратном движении Регулируемый опорный стержень инструмента под цангой предназначен для подпоры затачиваемой части в требуемом положении Для выбора правильного диаметра цанги вставьте ее в держатель инструмента и сзади зажмите тягой Цанговое зажимание обеспечивает прочность и жесткость инструмента Описание рисунка Рычаг 1 предназначен для частичной фиксации цанги инструмента при поворачивании наклоне или делении Если находится в крайнем положении то цангу можно поворачивать вокруг своей оси Если рычаг в центральном положении то инструмент в цанге можно разделить на инструмент с двумя тремя четырьмя шестью и двенадцатью лезвиями Если установите рычаг в последнее положение то цангу можно повернуть на 108 и после проскакивания стопора цангу можно повернуть на 120 При работе с центральным стопором необходимо чтобы инструмент всегда начинал делиться у стопора ограничивающего движение на 180 в последней прорези Маховик 2 предназначен для поперечного хода верхней части цангового зажима Маховик 3 фиксирует гайку этого поперечного хода Маховик продольной подачи 4 и фиксирующий рычаг поперечной подачи размещены на другой стороне цангового зажима Рычаг 5 предназначен для фиксации поперечной подачи Рычаг 6 предназначен для фиксации нониуса 7 Регулируемый держатель Стрелки указывают в каком направлении можно перемещать регулируемый держатель цангового зажима после отпускания предварительно выбранного фиксирующего рычага
