PROMA-group Чешская республика Мельчаны № 38, п/и 518 01 г. Добрушка.

Натяжение клиновых ремней.

Шкивы электродвигателя, промежуточный и шпинделя должны распола-

гаться в одной горизонтальной плоскости. При необходимости отрегули-

руйте высоту шкивов. Шкив шпин-

деля (база) не регулируется. Про-

межуточный шкив регулируется

при помощи компенсирующих

шайб. Регулировка шкива электро-

двигателя производится перемеще-

нием электродвигателя по площад-

ке, на которой он установлен

(рис.10).

Правильное натяжение

клиновых ремней обеспечива-

ет их долговечность. После

выбора скорости вращения

шпинделя и установки клино-

вых ремней нужно нажать на

рычаг натяжения ремней 1. На-

тянуть ремни, и зафиксировать

положение двигателя зажим-

ной ручкой 2. Натяжение кли-

новидного ремня должно быть

таким, чтобы после нажатия на

ремень между шкивами с усилием

2кг он прогибался на 1 см. (см.

рис.11).

Наладка глубины сверления.

Вершину сверла установите как можно

ближе к обрабатываемой детали. Ослабьте

зажимной винт 1 и установите шкалу 3, на

требуемую глубину сверления относительно

риски 2. Потом опять затяните зажимной

винт1(см.рис.12)

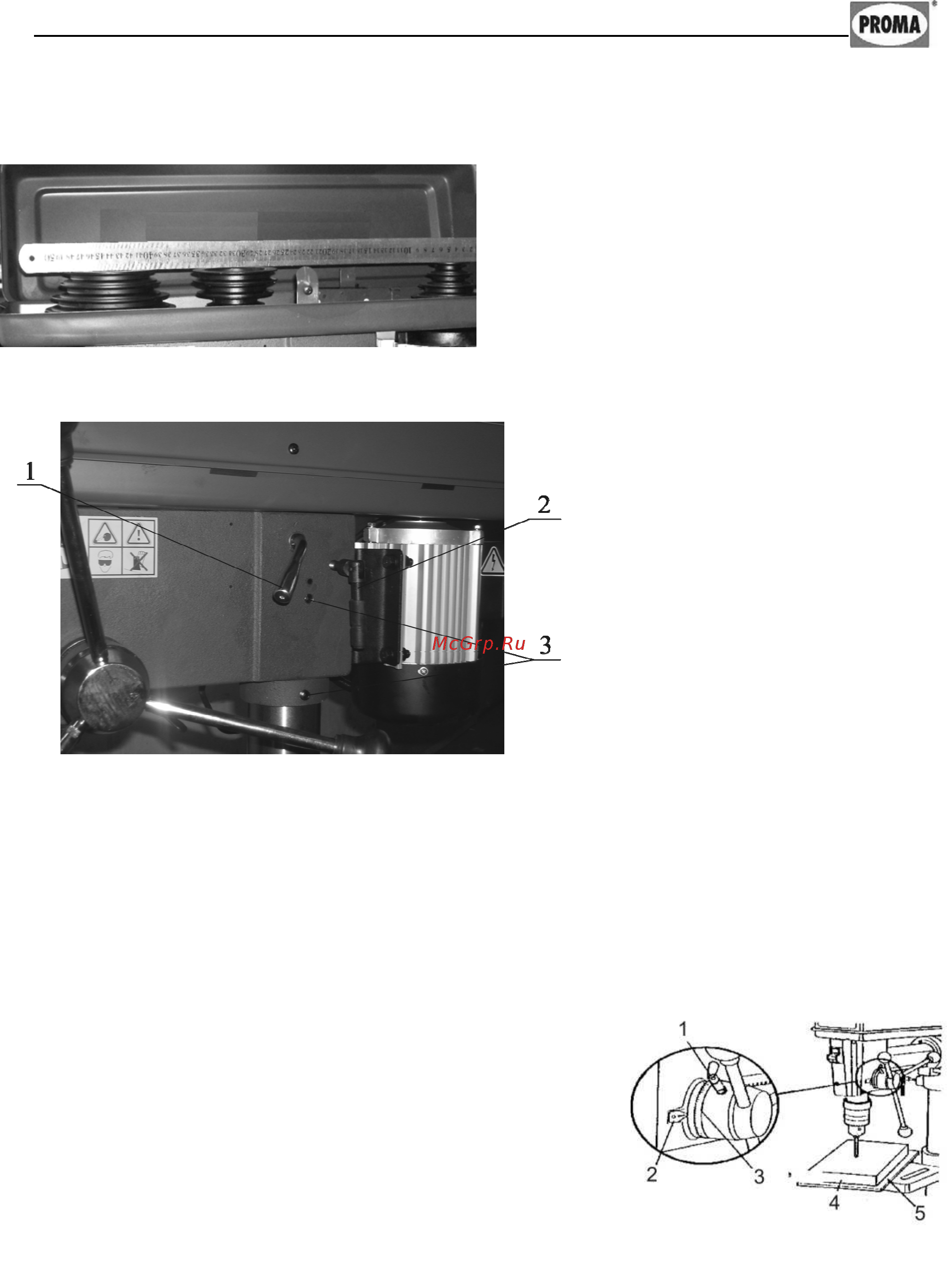

Рисунок 10.

Рисунок 11.

Рисунок 12.
