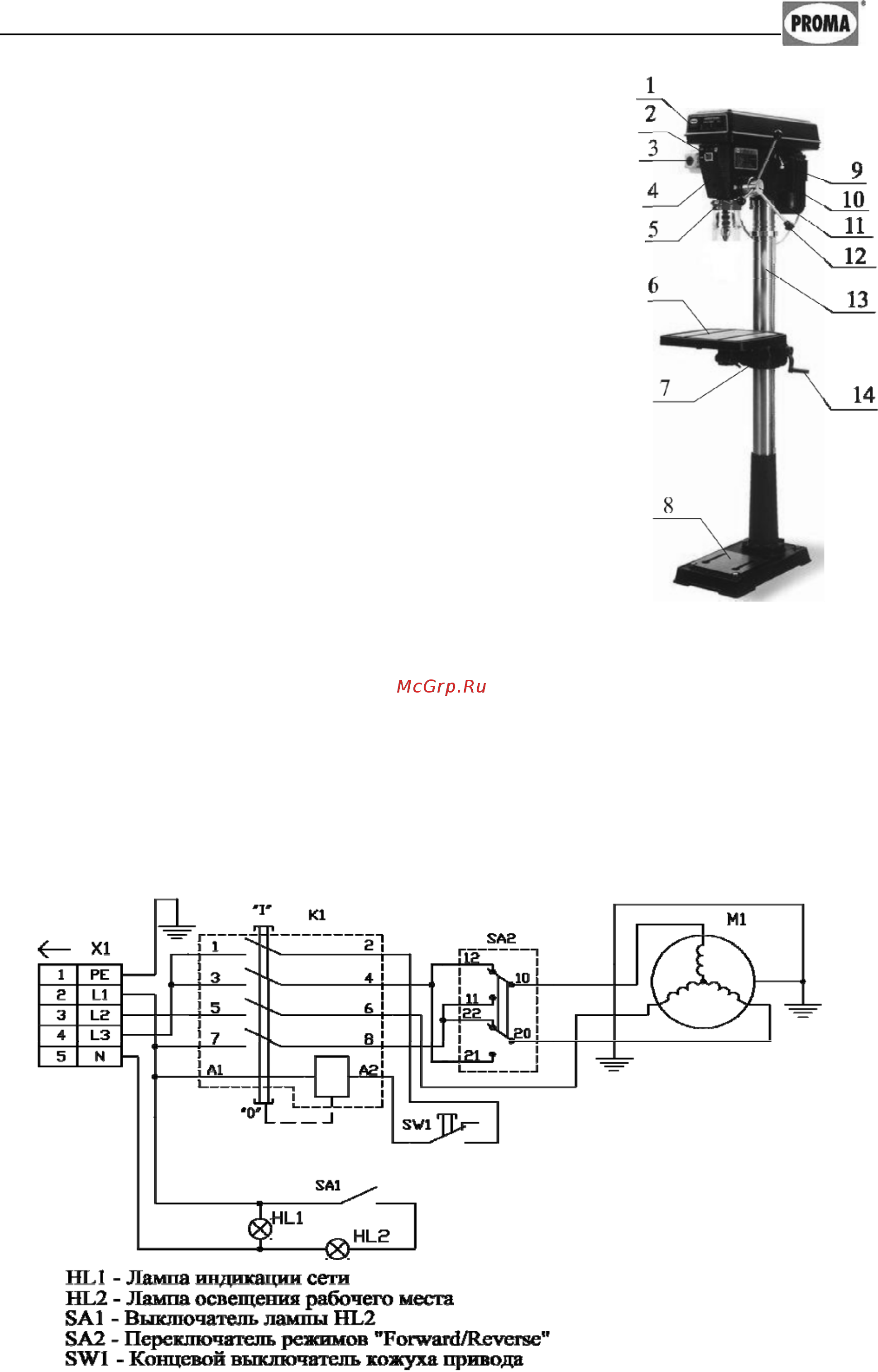

6.2. Описание работы на оборудовании.

1. Кожух ремённой передачи

2. Контрольная лампа электрической сети.

3. Электрический блок управления.

4. Сверлильная головка.

5. Защитный экран.

6. Стол.

7. Кронштейн стола.

8. Основание станка.

9. Электродвигатель.

10. Рычаг натяжения ремней.

11. Вал подачи шпинделя.

12. Ручка подачи шпинделя.

13. Стойка станка с

рейкой.

14. Ручка подъема стола.

Закрепите обрабатываемую деталь на столе. Уста-

новите в патрон или шпиндель необходимый инстру-

мент. Установите необходимое положение стола. За-

жмите поворотную цапфу стола, затяните зажим крон-

штейна и зажим поворотного стола. В зависимости от твёрдости материала и

диаметра отверстия выберете нужные обороты шпинделя. Включите враще-

ние

шпинделя зелёной кнопкой «I» и ручкой перемещения шпинделя подве-

дите режущий инструмент к обрабатываемой детали, начните обработку. По

окончанию работы уберите стружку, протрите и смажьте станок.

7. Электрооборудование.

7.1. Схема.

Рисунок 13.
