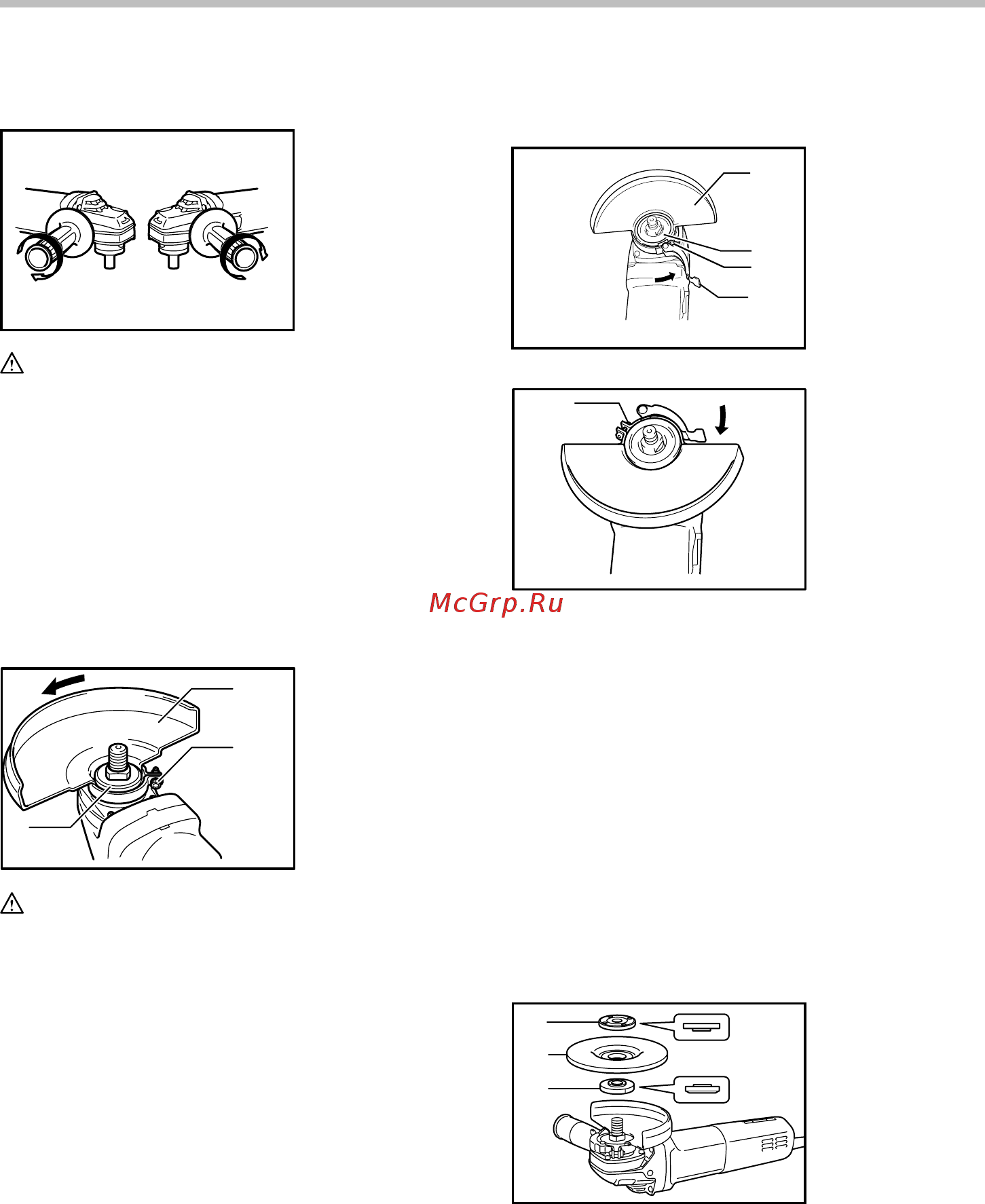

11
Установка боковой рукоятки (ручки)
007360
ПРЕДУПРЕЖДЕНИЕ:
• Перед работой всегда проверяйте надежность
крепления боковой рукоятки.
Прочно закрепите боковую рукоятку на месте, как
показано на рисунке.
Установка или снятие кожуха круга (для
кругов с вогнутым центром,
многофункциональных кругов/абразивных
отрезных кругов, алмазных кругов)
Для инструмента с ограждением диска со
стопорным болтом
1
3
2
009419
ПРЕДУПРЕЖДЕНИЕ:
• Кожух диска необходимо устанавливать на
инструмент таким образом, чтобы закрытая
сторона кожуха всегда находилась по
направлению к оператору.
• При использовании абразивного отрезного
диска/алмазного диска может применяться
только специальный защитный кожух,
предназначенный для отрезных дисков. (В
некоторых странах Европы при использовании
алмазного диска можно использовать обычный
кожух. Следуйте нормативам, действующим в
вашей стране).
Установите кожух диска, выровняв выступ на полосе
кожуха диска с выемкой в подшипниковой коробке.
После этого
поверните кожух диска примерно на 180
градусов против часовой стрелки. Обязательно
крепко закрутите болт.
Для снятия кожуха диска выполните процедуру
установки в обратном порядке.
Для инструмента с ограждением диска с
зажимным рычагом
1
2
3
4
002980
1
002981
Ослабьте винт и подайте рычаг в направлении,
указанном стрелкой. Установите ограждение диска
так, чтобы выступ на хомуте фиксации ограждения
совпал с пазом на буксе. Затем поверните
ограждение диска на 180 градусов. Перед началом
эксплуатации подайте рычаг в направлении,
указанном стрелкой, и зафиксируйте ограждение
винтом. Регулировка установочного угла ограждения
диска выполняется при помощи
рычага.
Для снятия кожуха диска выполните процедуру
установки в обратном порядке.
Установка или снятие шлифовального
диска с вогнутым центром/Мультидиска
(дополнительная принадлежность)
1
2
3
010511
Установите внутренний фланец на шпиндель.
Наденьте диск/круг на внутренний фланец и
вкрутите стопорную гайку на шпиндель.
Для затяжки стопорной гайки, сильно надавите на
замок вала, чтобы шпиндель не проворачивался,
затем воспользуйтесь ключом стопорной гайки и
крепко затяните ее по часовой стрелке.
1. Стопорная
гайка
2.
Шлифовальный
диск с вогнутым
центром /
Мультидиск
3.
Внутренний
фланец или
быстрозажимной
фланец
1. Винт
1. Ограждение
диска
2. Узел
подшипника
3. Винт
4. Рычаг
1. Ограждение
диска
2. Узел
подшипника
3. Винт
