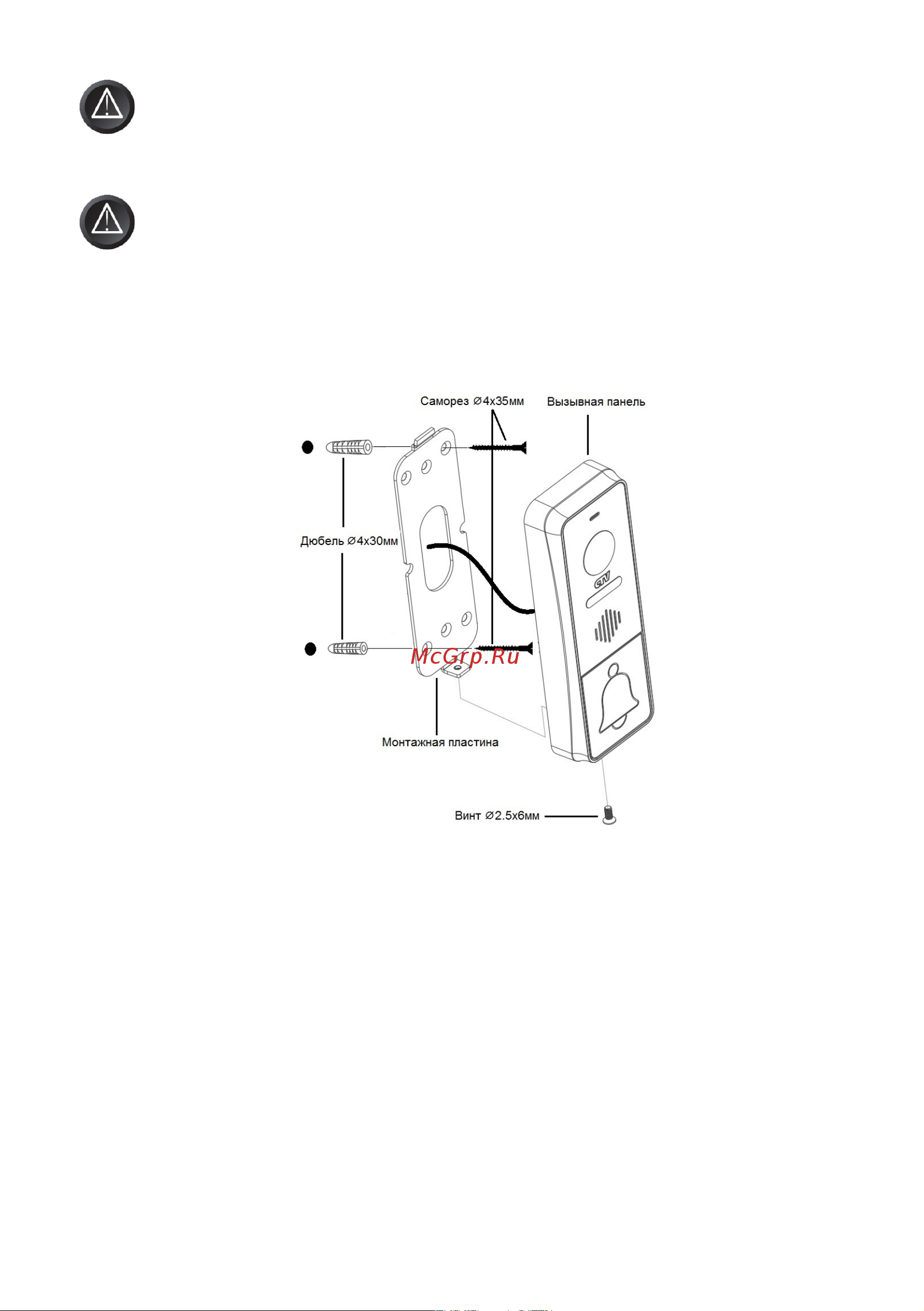

Схема установки панели без использования монтажного уголка:

Порядок установки:

Кабельные линии для соединения панели с видеодомофоном и электроза-

мком (если он имеется) должны быть заранее подведены к месту установки.

1. Разметьте на стене место под два отверстия по диагонали, используя для этого

монтажную пластину.

2. Просверлите в стене два отверстия под дюбели.

3. Установите дюбели в отверстия.

4. Прикрутите монтажную пластину к стене, пропустив кабели подключения че-

рез отверстие в центре пластины.

5. Подключите панель к видеодомофону и электрозамку (если он имеется). Схема

подключения приведена в следующем разделе инструкции.

6. Под центральной частью монтажной пластины организуйте небольшую по-

лость. Аккуратно уложите излишки кабеля в полость.

7. Установите панель на монтажную пластину и закрепите её фиксирующим вин-

том в нижней части панели.

Выбирайте место установки так, чтобы в объектив видеокамеры не по-

падал прямой солнечный свет. Не устанавливайте панель вблизи источ-

ников сильных электромагнитных помех, например возле электромотора

лифта, трансформаторного щитка, и т.п.

Не устанавливайте панель в местах с температурой и влажностью, выхо-

дящих за пределы рабочих значений.

Изображение, передаваемое с вызывной панели на монитор, может быть

нечетким из-за воздействия осадков типа дождя или снега, или из-за за-

грязнения глазка видеокамеры. Это нужно учитывать при выборе места

для установки.
