Использовать питание 12 В видеодомофона для электрозамка запрещено -

оно предназначено только для питания вызывной панели.

Встроенное реле управления замком обеспечивает замыкание контактов

(провода белый и коричневый) при подаче сигнала открывания двери с видео-

монитора.

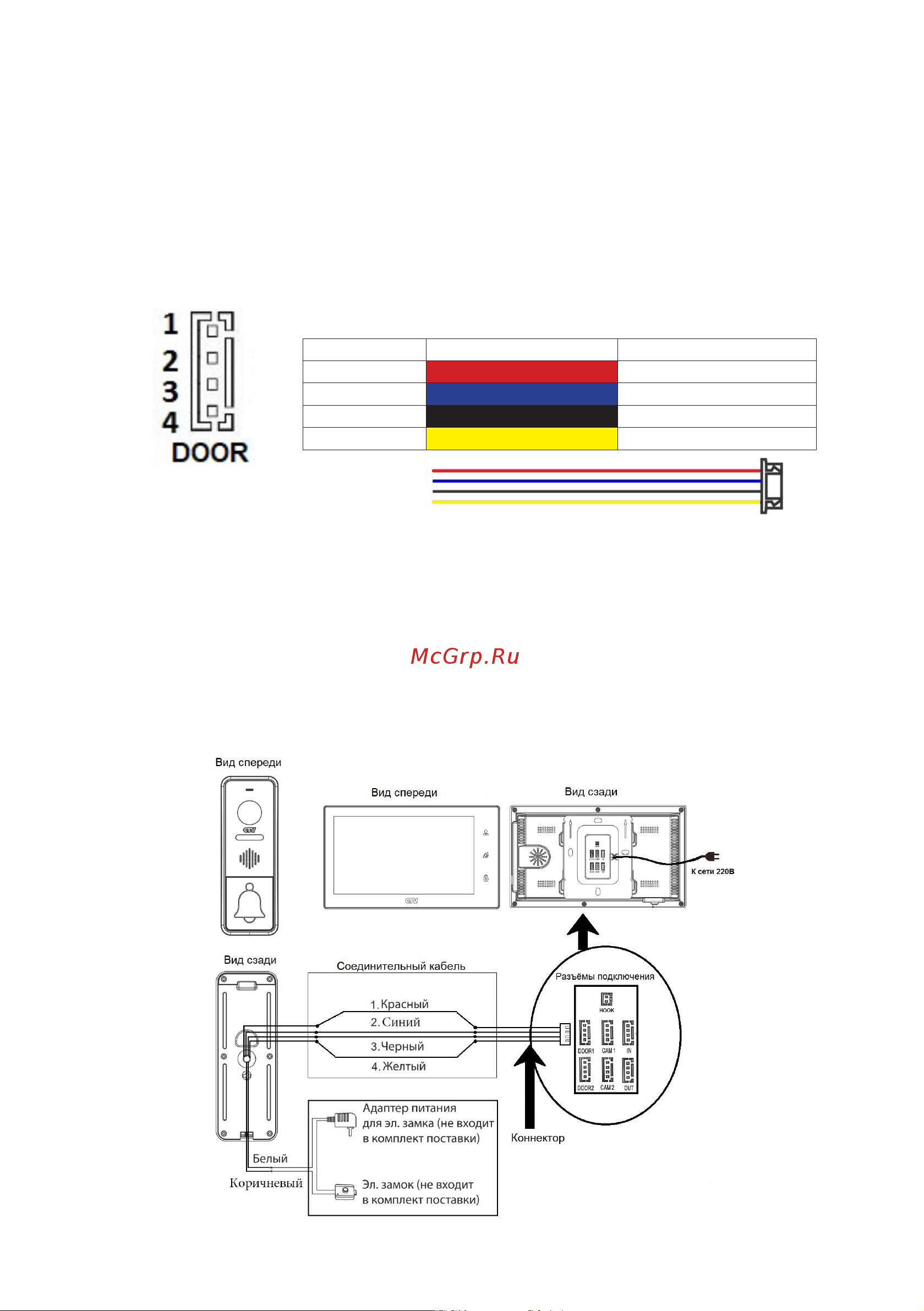

■ Подключение комплекта (простая схема)

Вызывная панель (входит в комплект) подключается к разъёму монитора

DOOR1 (Панель1) с помощью коннектора с цветными проводами:

Вторая вызывная панель (в комплект не входит) подключается к разъему мо-

нитора DOOR2 (Панель2). Также вместо вызывной панели к этим разъёмам мо-

жет быть подключен блок адаптера подъездного домофона.

Разъёмы DOOR1 (Панель1) и DOOR2 (Панель2) имеют одинаковые функци-

ональные возможности (рис. 2).

№ контакта Цвет провода Сигнал

1 Красный 12В

2 Синий Аудио

3 Черный «Земля» (GND)

4 Желтый Видео

ВНИМАНИЕ! При подключении соблюдайте соответствие цвета и назначе-

ния соединительных проводов!
