www.ctvcctv.ru

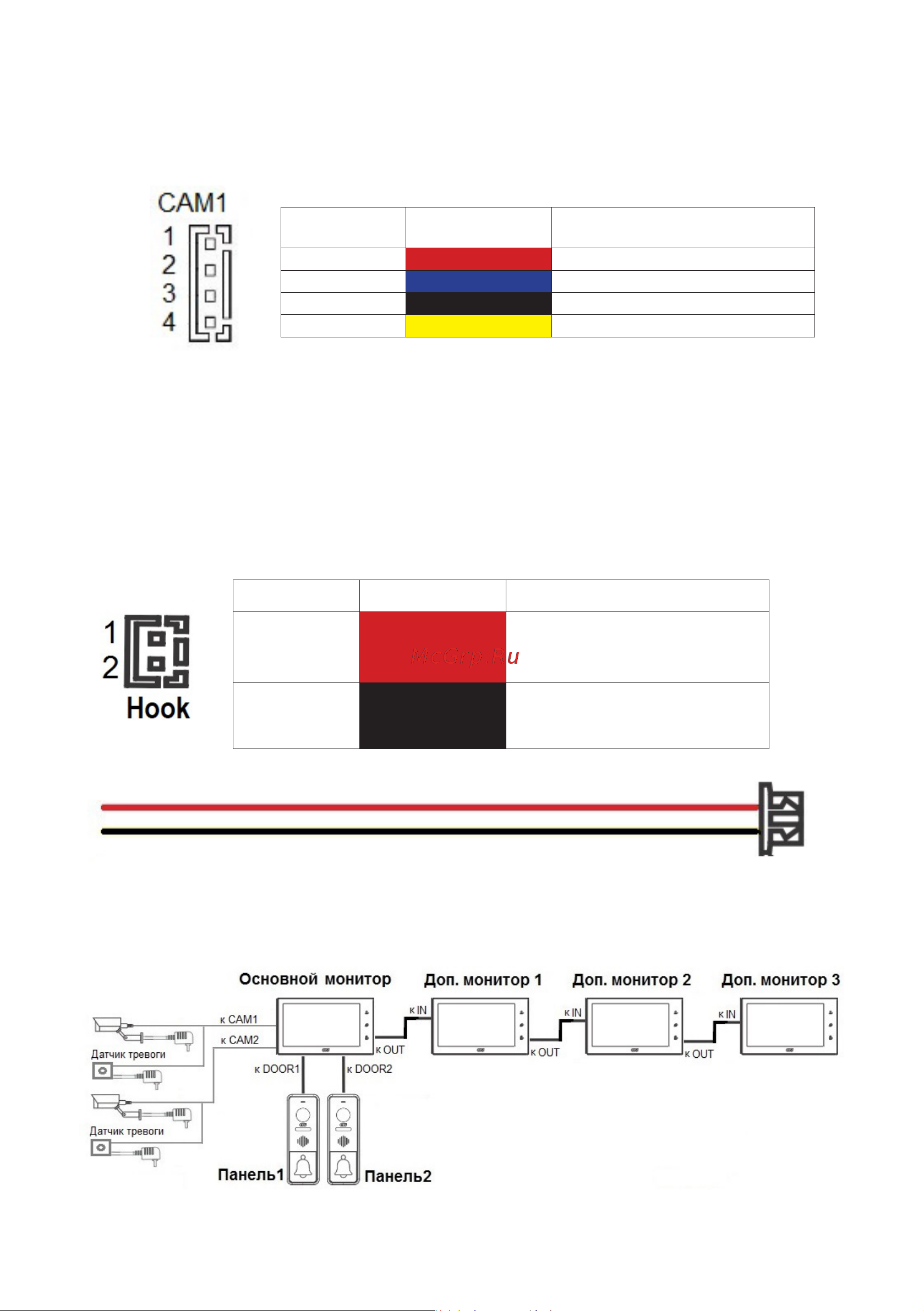

Таблица №5

№ контакта Цвет провода Сигнал

1 Красный Не используется

2 Синий Тревога (к датчику)

3 Черный «Земля» (GND)

4 Желтый Видеовход (от камеры)

Для подключения видеокамер и датчиков тревоги используется 4-х провод-

ный коннектор из комплекта поставки, который следует подключить к разъёму

CAM1 или CAM2. Назначения контактов разъёма приведены в таблице 5 ниже:

Разъём Hook используется для подключения блока адаптера подъездного до-

мофона, если у этого адаптера имеется вход для приёма сигнала Hook. Управление

при помощи сигнала Hook обеспечивает более корректную работу системы «мо-

нитор - подъездный домофон». Для подключения используется 2-х проводный

коннектор из комплекта поставки, который следует подключить к разъёму Hook.

Назначения контактов разъёма приведены в таблице 6 ниже:

Таблица №6

№ контакта Цвет провода Сигнал

1 Красный

Выход сигнала Hook (ко

входу Hook блока адаптера

подъездного домофона)

2 Черный «Земля» (GND)

Структурная схема подключения дополнительных устройств приведена на

рисунке ниже:
