CTV CTV-M4106AHD (W) [11/30] Требования к кабелям подключения
![CTV CTV-M4106AHD (W) [11/30] Требования к кабелям подключения](/views2/1612279/page11/bgb.png)
11
www.ctvcctv.ru
Вызывные панели подключаются только к основному монитору.
Корректная работа мониторов в единой сети гарантируется только в том слу-
чае, если используются одинаковые мониторы.
Подключение всех устройств следует производить только при отключенном
питании монитора!

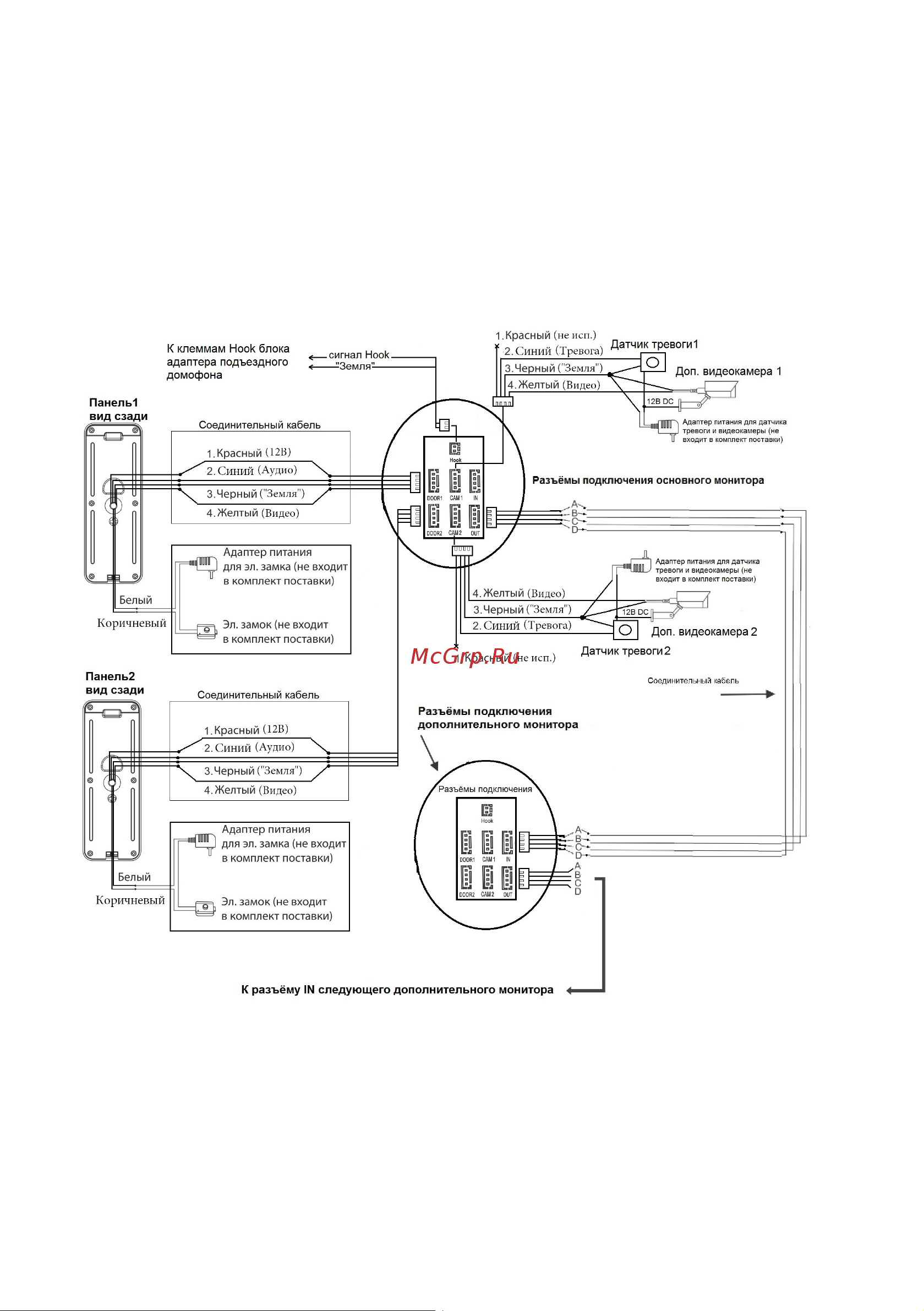

Подробная схема подключения дополнительных устройств приведена на ри-
сунке ниже:
■ Требования к кабелям подключения
1. Рекомендуемый тип соединительного кабеля: 4-жильный КВК (комбини-
рованный видеокабель, состоящий из экранированного радиочастотного коак-
сиального провода и 2-х дополнительных проводников). Имейте ввиду, что для
обеспечения хорошего изображения и звука, необходимо использовать качест-
венный соединительный кабель. Рекомендуемая максимальная длина кабеля со-
ставляет 80 метров, при сечении каждого проводника не менее 0.5 мм
2
.
