17
www.ctvcctv.ru

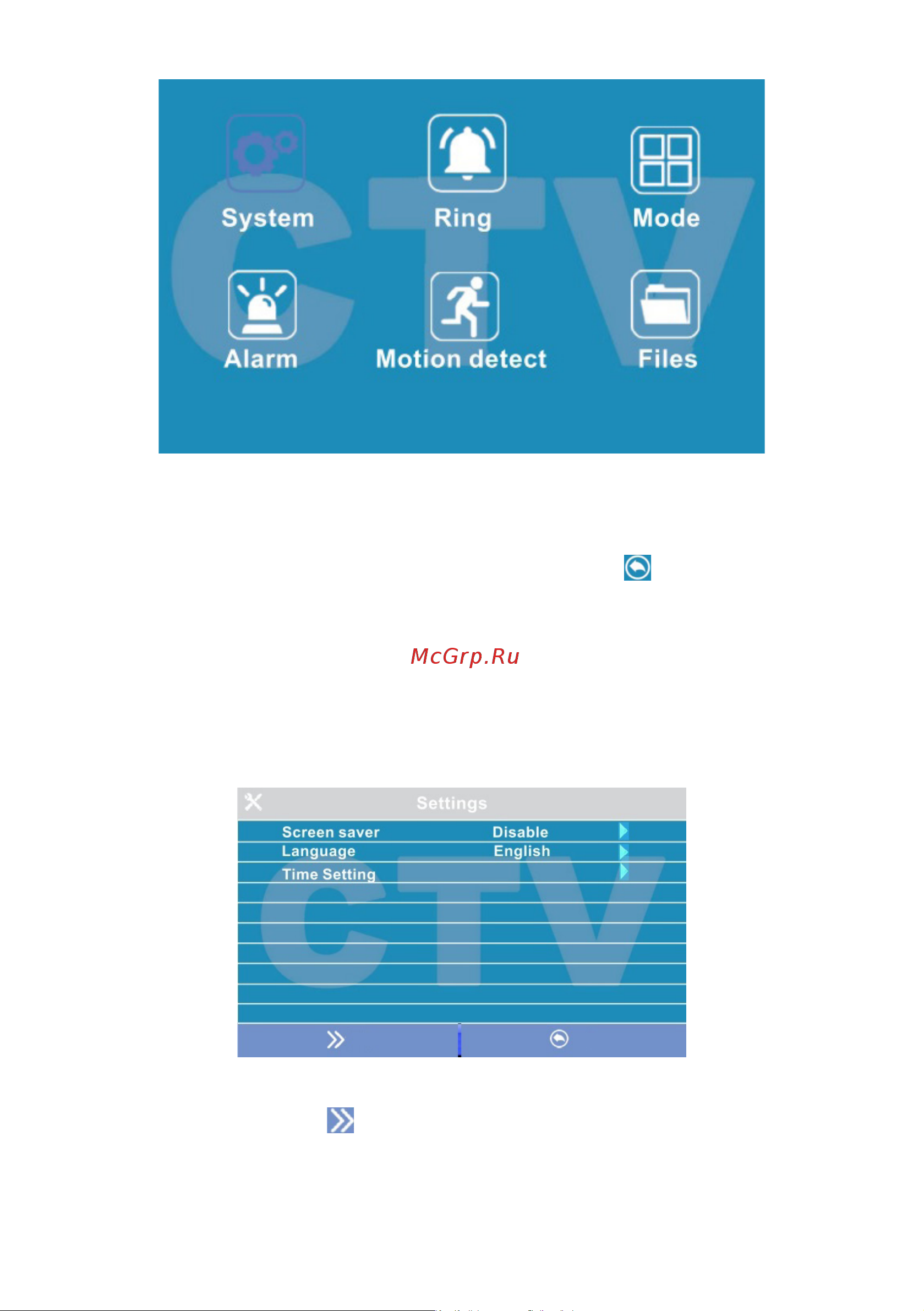

Главное меню состоит из шести разделов: «Система», «Мелодия», «Режим»,
«Тревога», «Дет. движения» и «Файлы». Для входа в нужный раздел меню, нужно
нажать на соответствующий значок раздела. Для возврата в предыдущий раздел
меню или для выхода из меню нужно нажать на кнопку , расположенную
в правом нижнем углу экрана. Также для выхода из меню можно нажать кнопку
«Разговор/Отбой». Если пользователь не касается экрана в течение минуты, то
монитор автоматически переходит в режим ожидания и экран гаснет. Подсветка
сенсорных кнопок отключается автоматически через 10 секунд после того, как
погаснет экран.
1. Раздел меню «Система»:
Это раздел состоит из трёх страниц, для переключения между страницами
следует нажимать кнопку . Значения параметров на первой странице:
«Заставка»: здесь включается/выключается отображение даты и времени на
экране монитора в режиме ожидания. Доступные значения: «Выкл.», «1 мин», «3
мин», «5 мин», «10 мин» и «Вкл. постоянно». Коснитесь нужного значения для его
