ВНИМАНИЕ!

При подключении соблюдайте соответствие цвета и назначения соединительных

проводов.

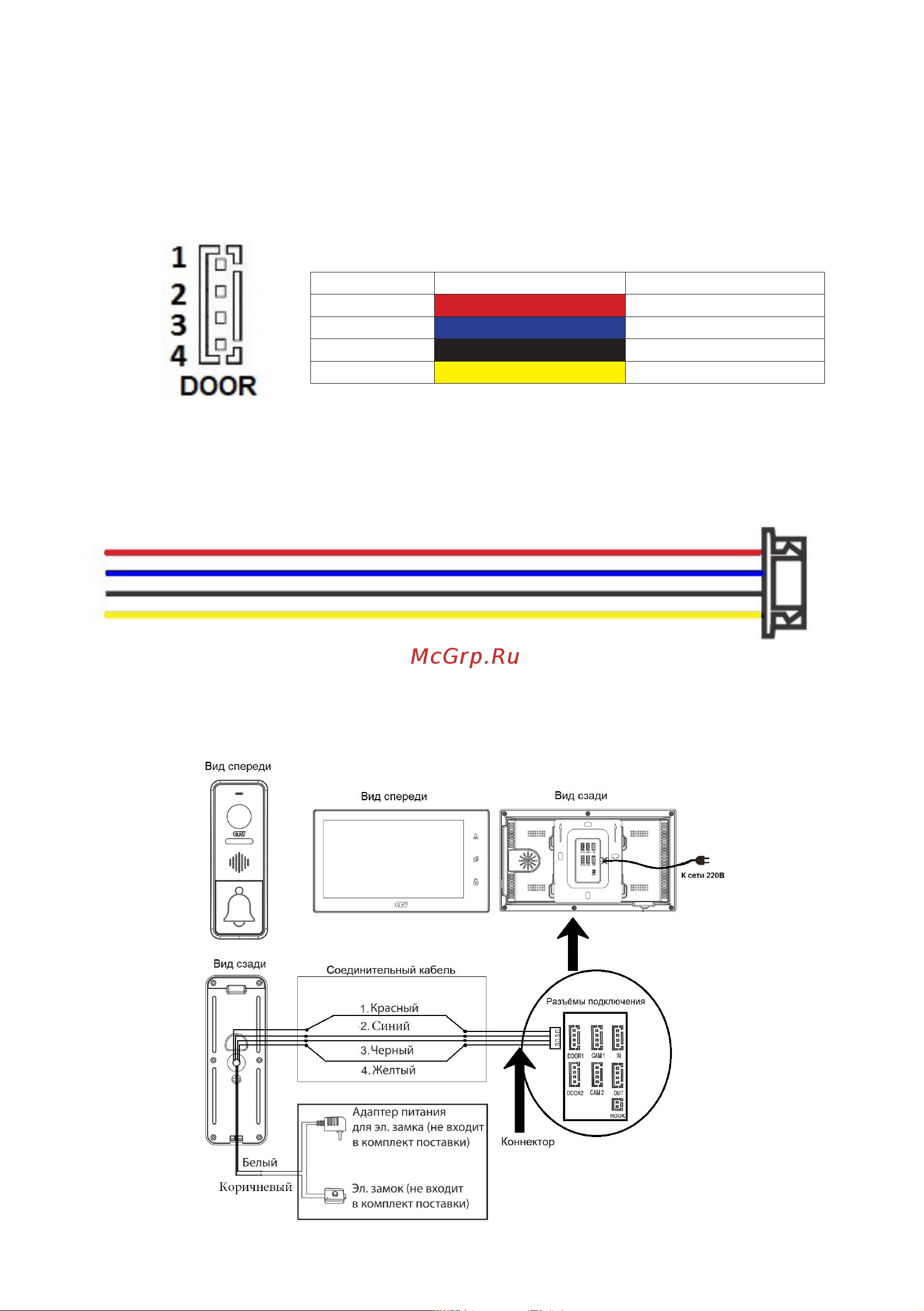

СХЕМА ПОДКЛЮЧЕНИЯ

■ Подключение вызывной панели (в комплект не входит)

Вызывные панели подключаются к разъёмам DOOR1 и DOOR2. Разъёмы имеют

одинаковые функциональные возможности. Подключение производится соглас-

но назначению проводов и их цвету, указанным в таблице 3.

В комплект поставки входит специальный коннектор (5шт.) - четырехпроводный

кабель длиной 20 см, с одной стороны имеет разъем для подключения к видеомо-

нитору, с другой - провода для подключения к соединительному кабелю, идущему

к вызывной панели. Коннектор показан на рисунке ниже:

Таблица №3

№ контакта Цвет провода Сигнал

1 Красный 12В

2 Синий Аудио

3 Черный «Земля» (GND)

4 Желтый Видео
