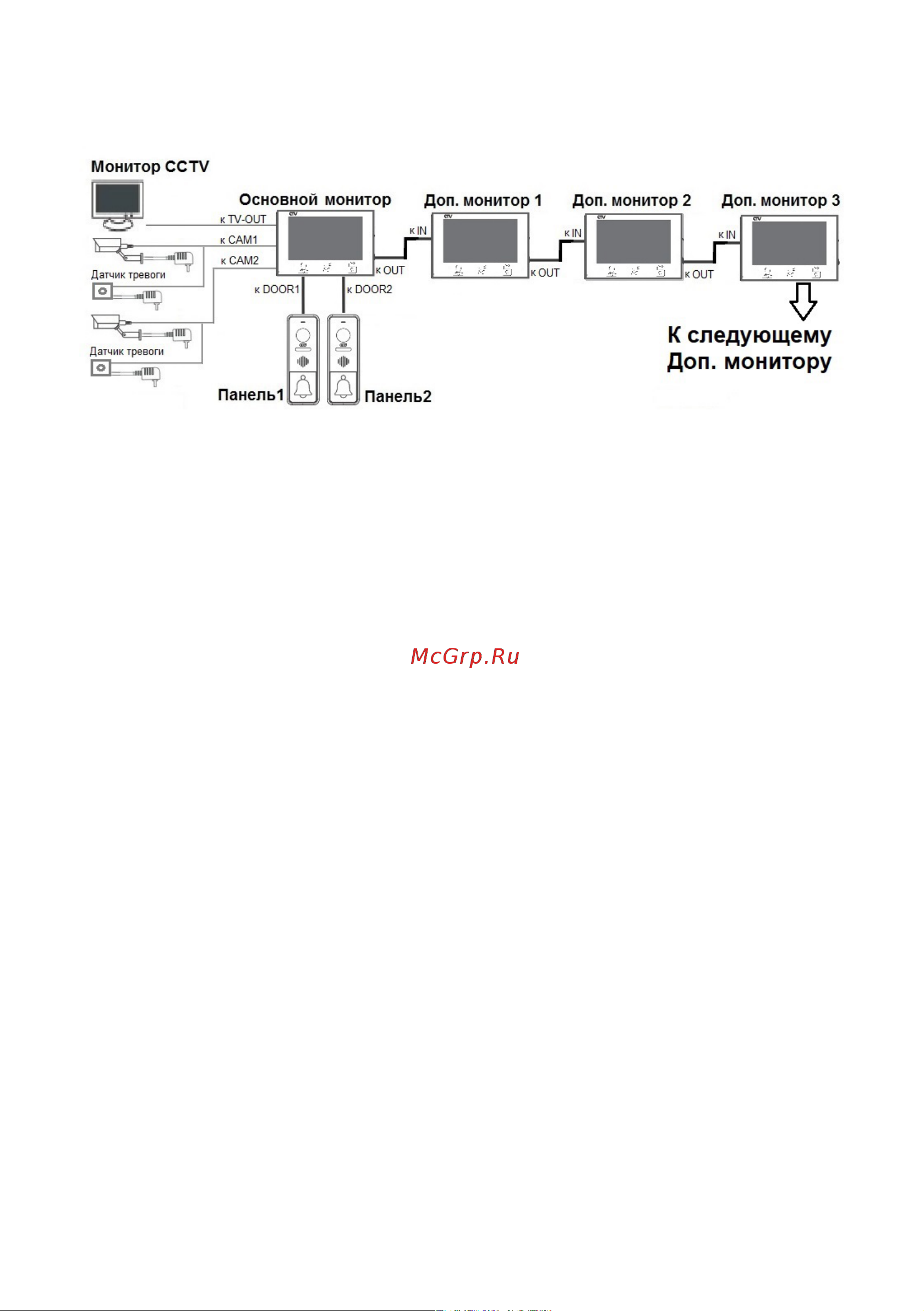

Структурная схема подключения дополнительных устройств приведена на

рисунке ниже:

Вызывные панели подключаются только к основному монитору.

Корректная работа мониторов в единой сети гарантируется только в том слу-

чае, если используются одинаковые мониторы.

Подключение всех устройств следует производить только при отключенном

питании монитора!

При объединении нескольких мониторов в единую сеть, сигнал формата

AHD/CVI/TVI 1080P может отображаться в черно-белом режиме на третьем и

последующих дополнительных мониторах. Поэтому при использовании источни-

ков сигнала этого формата рекомендуется объединять не более двух мониторов!

При срабатывании датчика тревоги, на видеодомофоне звучит сигнал тре-

вожной сирены и включается изображение соответствующей камеры.

Камеры, подключенные к разъемам CAM1 и CAM2 могут использоваться для

наблюдения за входной зоной, в том случае, если камера вызывной панели умыш-

ленно заблокирована.

Камеры, подключенные к разъёмам CAM1 и CAM2, настоятельно рекоменду-

ется запитывать отдельным источником питания, так как монитор может обеспе-

чивать мощность питания на камеру не более 3 Вт (12V DC/0.25А).

На внешнем мониторе, подключенному к разъёму Video-Out, отображаются

видеосигналы с вызывных панелей и камер, при поступлении вызова или при

срабатывании датчиков тревоги, а также при нажатии на кнопку мониторин-

га. Следует понимать, что на данный разъём передается видеосигнал такого же

формата, что и формат источника видеосигнала, т.е. если камера или вызывная

панель имеет формат сигнала AHD/TVI/CVI, то и на разъёме Video-Out будет сиг-

нал формата AHD/TVI/CVI.
