CTV CTV-M4703AHD (W) [8/28] Схема подключения

www.ctvcctv.ru

1. Установите монтажную коробку в стену в соответствии с рекомендациями её

изготовителя. Рекомендуется использовать повсеместно распространенную уста-

новочную коробку для розеток и выключателей с расстоянием между отверсти-

ями крепления 60 мм. Например, Legrand Diplomat 31301 с внешним диаметром

76мм и глубиной 40мм или подобную.

2. Выведите в коробку коммутационные кабели и кабель питания.

3. Просверлите в стене четыре отверстия под дюбели. Установите дюбели.

4. Прикрутите монтажную пластину к стене и к монтажной коробке 4 винта-

ми - верхний и нижний винты крепятся к стене, средние - к монтажной коробке.

Пропустите кабели подключения через отверстие в центре пластины.

5. Подключите монитор к панели. Схема подключения приведена в следующем

разделе инструкции.

6. Аккуратно уложите кабель за монтажной пластиной в монтажную коробку.

7. Установите монитор на пластину.

После этого монитор можно подключать к розетке и подавать на него пита-

ние.

СХЕМА ПОДКЛЮЧЕНИЯ

■ Подключение вызывной панели (в комплект не входит)

Вызывные панели подключаются к разъёмам DOOR1 и DOOR2. Разъёмы

имеют одинаковые функциональные возможности. Подключение производится

согласно назначению проводов и их цвету, указанным в таблице 3.

Таблица №3

№ контакта Цвет провода Сигнал

1 Красный 12В

2 Синий Аудио

3 Черный Общий

4 Жёлтый Видео

В комплект поставки входит специальный коннектор (5шт.) - четырехпро-

водный кабель длиной 20 см, с одной стороны имеет разъем для подключения к

видеомонитору, с другой - провода для подключения к соединительному кабелю,

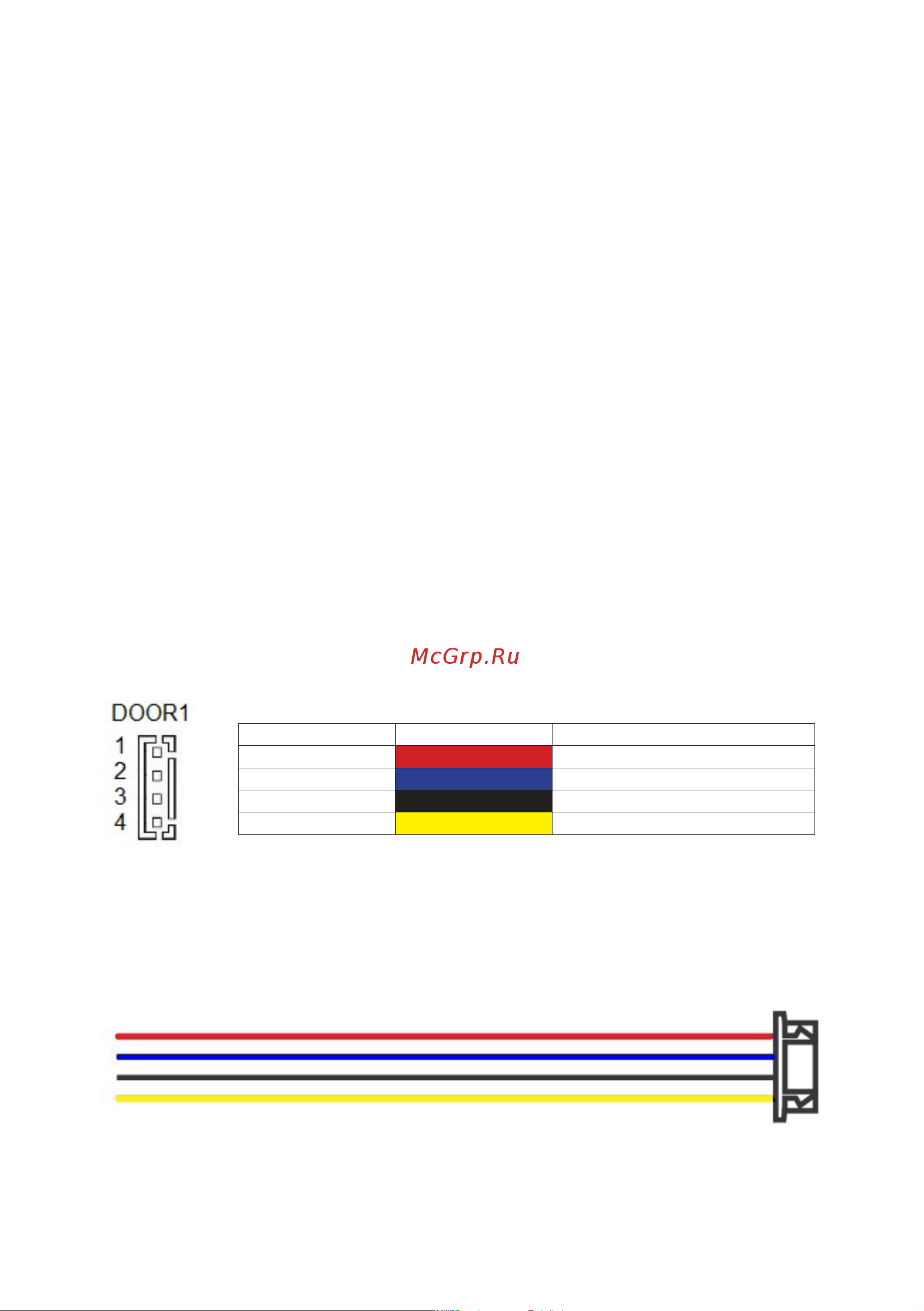

идущему к вызывной панели. Коннектор показан на рисунке ниже:

ВНИМАНИЕ: При подключении соблюдайте соответствие цвета и назначе-

ния соединительных проводов.
