5
www.ctvcctv.ru
4
6
7
8
9
10
11 12
1313
13
13
2
№ Наименование Описание
1 TFT дисплей Отображение видеосигнала вызывной панели.
2 Кнопки управления Управление функциями монитора.
3 Микрофон Передача голоса на динамик вызывной панели.
4 Динамик
Воспроизведение звука с микрофона вызывной
панели.
5 Слот под карту SD Установка карты памяти формата micro-SD.
6 Шнур питания с вилкой Для подключения к сети питания 220В.
7 Разъёмы DOOR1,2 Для подключения вызывных панелей.
8 Разъёмы CAM1,2
Для подключения дополнительных видеокамер
и датчиков тревоги.
9 Разъём IN
Для подключения к основному монитору в
системе (система из нескольких мониторов).
10 Разъём OUT
Для подключения дополнительного домофон-
ного монитора (система из нескольких мони-
торов).
11 Разъём VIDEO OUT Для подключения внешнего монитора или ТВ.
12 Разъём POWER-IN
Для подключения внешнего питания DC
12В/1A.
13 Посадочное место Для установки монтажной пластины.
Таблица №1

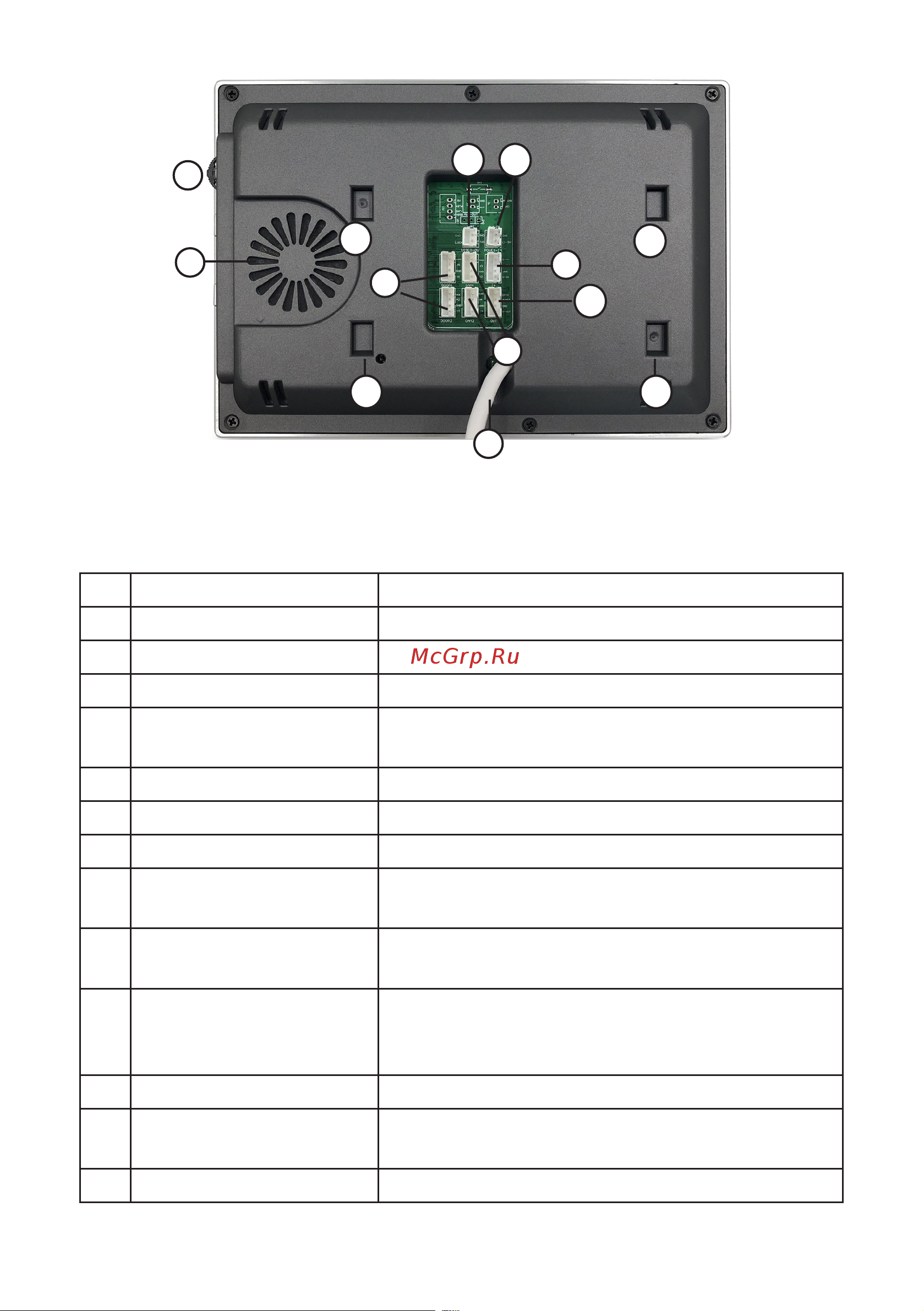

Конструкция монитора
