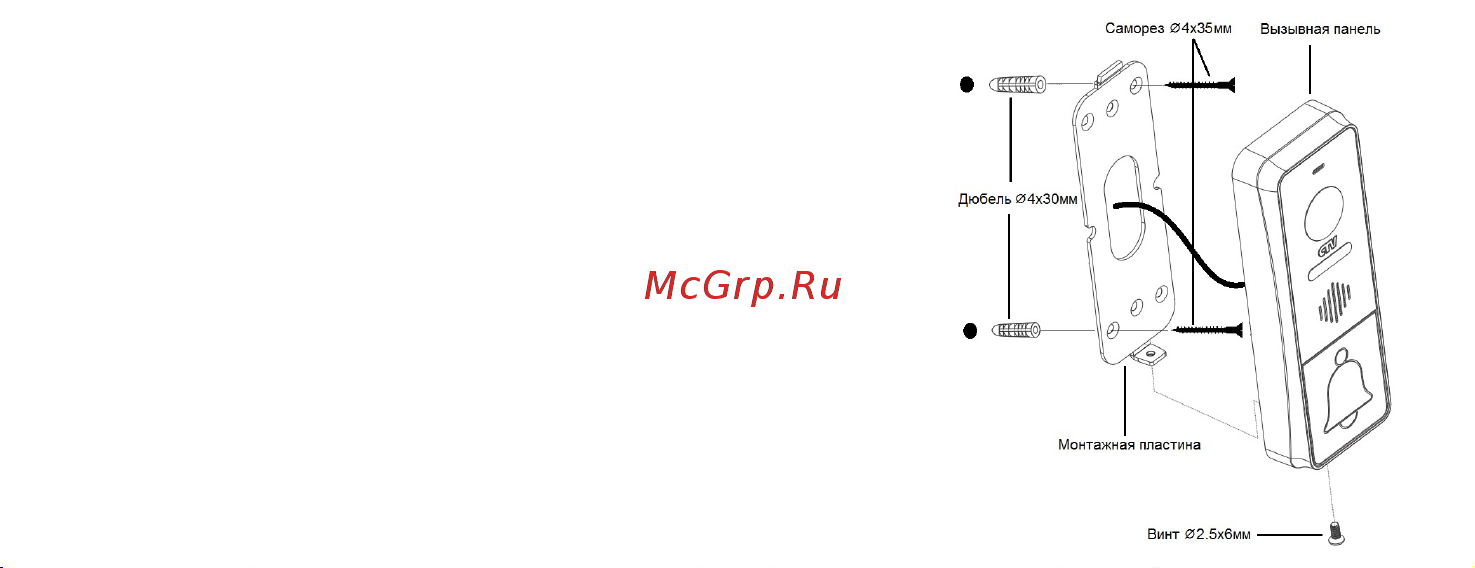

Схема установки панели без использования монтажного уголка:

Порядок установки:

Кабельные линии для соединения панели с видеодомофоном и электрозамком (если

он имеется) должны быть заранее подведены к месту установки.

1. Разметьте на стене место под два отверстия по диагонали, используя для этого

монтажную пластину.

2. Просверлите в стене два отверстия под дюбели.

3. Установите дюбели в отверстия.

4. Прикрутите монтажную пластину к стене, пропустив кабели подключения через

отверстие в центре пластины.

5. Подключите панель к видеодомофону и электрозамку (если он имеется). Схема

подключения приведена в следующем разделе инструкции.

6. Под центральной частью монтажной пластины организуйте небольшую полость.

Аккуратно уложите излишки кабеля в полость.

7. Установите панель на монтажную пластину и закрепите её фиксирующим винтом в

нижней части панели.

Панель крепится на ровной бетонной или гипсовой стене при помощи крепежных

дюбелей и саморезов, входящих в комплект поставки (стр. 6).
