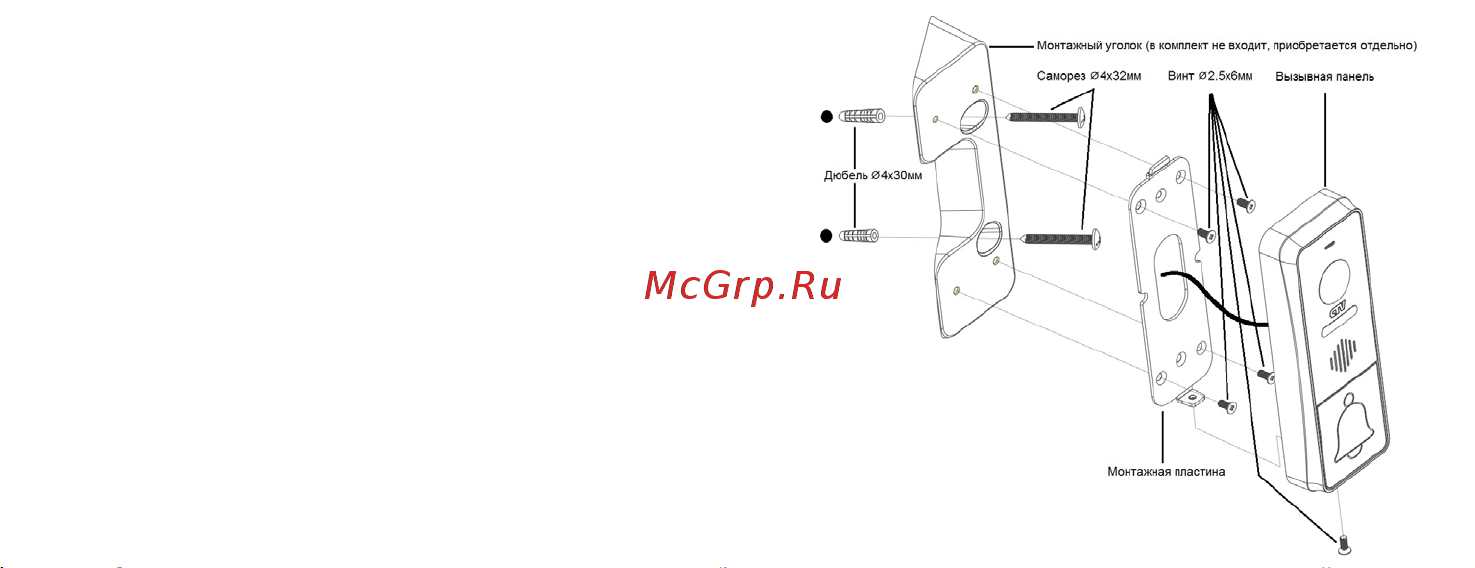

Схема установки панели с использованием монтажного уголка

Порядок установки:

Кабельные линии для соединения панели с видеодомофоном и элек-

трозамком (если он имеется) должны быть заранее подведены к месту

установки.

1. Разметьте на стене место под два отверстия, используя для этого

монтажный уголок.

2. Просверлите в стене два отверстия под дюбели.

3. Установите дюбели в отверстия.

4. Прикрутите монтажный уголок к стене.

5. Прикрутите монтажную пластину к уголку, пропустив кабели подклю-

чения через отверстие в центре пластины.

6. Подключите панель к видеодомофону и электрозамку (если он имеет-

ся). Схема подключения приведена в следующем разделе инструкции.

7. Под центральной частью монтажного уголка организуйте небольшую

полость. Аккуратно уложите излишки кабеля в полость.

8. Установите панель на монтажную пластину и закрепите её фиксирую-

щим винтом в нижней части панели.
