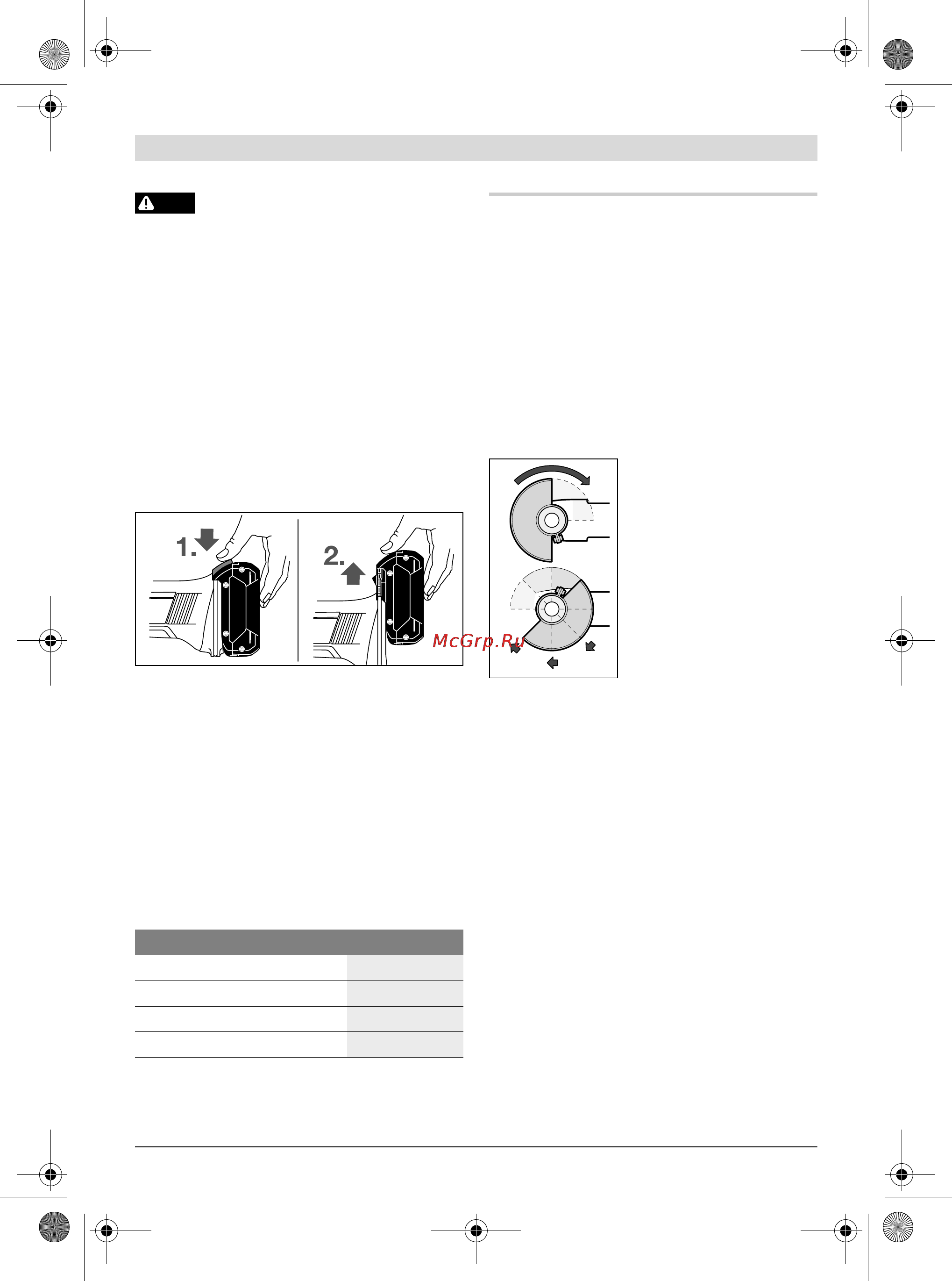

Svenska | 133

Bosch Power Tools 1 609 929 U65 | (4.11.09)

Undvik att trycka på strömställaren

Till/Från efter en automatisk från-

koppling av elverktyget. Batteriet kan skadas.

Batterimodulen är försedd med en NTC-tempe-

raturövervakning som endast tillåter uppladd-

ning inom ett temperaturområde mellan 0 °C

och 45 °C. Härvid uppnår batterimodulen en

lång brukstid.

Beakta anvisningarna för avfallshantering.

Borttagning av batteriet

Batterimodulen 4 är försedd med två låssteg

som hindrar batterimodulen från att falla ut om

dess upplåsningsknapp 5 oavsiktligt trycks. När

batterimodulen är insatt i elverktyget hålls den

med en fjäder i rätt läge.

Ta bort batterimodulen 4 genom att trycka på

upplåsningsknappen 5 och dra sedan batterimo-

dulen framåt ur elverktyget. Bruka inte våld.

Batteriets laddningsindikering (endast för

3,0 Ah batteri) (se bild A)

De tre gröna lysdioderna i batterimodulens dis-

play 23 visar batterimodulens laddningstillstånd

4. Av säkerhetsskäl kan laddningstillståndet av-

frågas endast när elverktyget är frånkopplat.

Tryck knappen 22 för att visa laddningstillstån-

det. Detta kan ske även när batterimodulen 4 är

borttagen.

Om ingen lysdiod tänds när knappen 22 trycks

ned, är batterimodulen defekt och måste bytas

ut.

Montering av skyddsutrustning

f Ta bort batterimodulen innan åtgärder ut-

förs på elverktyget samt före transport och

lagring. Om strömställaren Till/Från oavsikt-

ligt påverkas finns risk för personskada.

Anvisning: Om slipskivan brustit under drift el-

ler stödanordningarna på spängskyddet/el-

verktyget skadats, måste berörda delar/elverk-

tyget bytas ut eller för service skickas till en

serviceverkstad, för adresser se avsnittet

„Kundservice och kundkonsulter“.

Sprängskydd för slipning

Lägg upp sprängskyddet 9

på spindelhalsen. Anpassa

sprängskyddet 9 till den

ställning arbetet kräver.

Lås sprängskyddet 9 ge-

nom att dra fast låsskruven

8 med sexkantnyckeln 3.

f Ställ in sprängskyddet 9 så att gnistor inte

sprutas mot användaren.

Anvisning: Kodnockarna på sprängskyddet 9 ga-

ranterar att endast det sprängskydd kan monte-

ras som passar till elverktyget.

Sprängskydd för kapning

f För kapning av metall använd alltid spräng-

skyddet för kapning 15.

f För kapning av sten använd alltid sugkåpan

för kapning med styrslid 25.

Sprängskyddet för kapning 15 monteras på sam-

ma sätt som sprängskyddet för slipning 9.

Stödhandtag

f Använd alltid elverktyget med stödhandtag

6.

Skruva fast stödhandtaget 6 i relation till arbets-

sätt till höger eller vänster om växelhuset.

Lysdiod Kapacitet

Permanent ljus 3 gröna

≥ 2/3

Permanent ljus 2 gröna

≥ 1/3

Permanent ljus 1 grönt

<1/3

Blinkljus 1 grönt

Reserv

OBS
