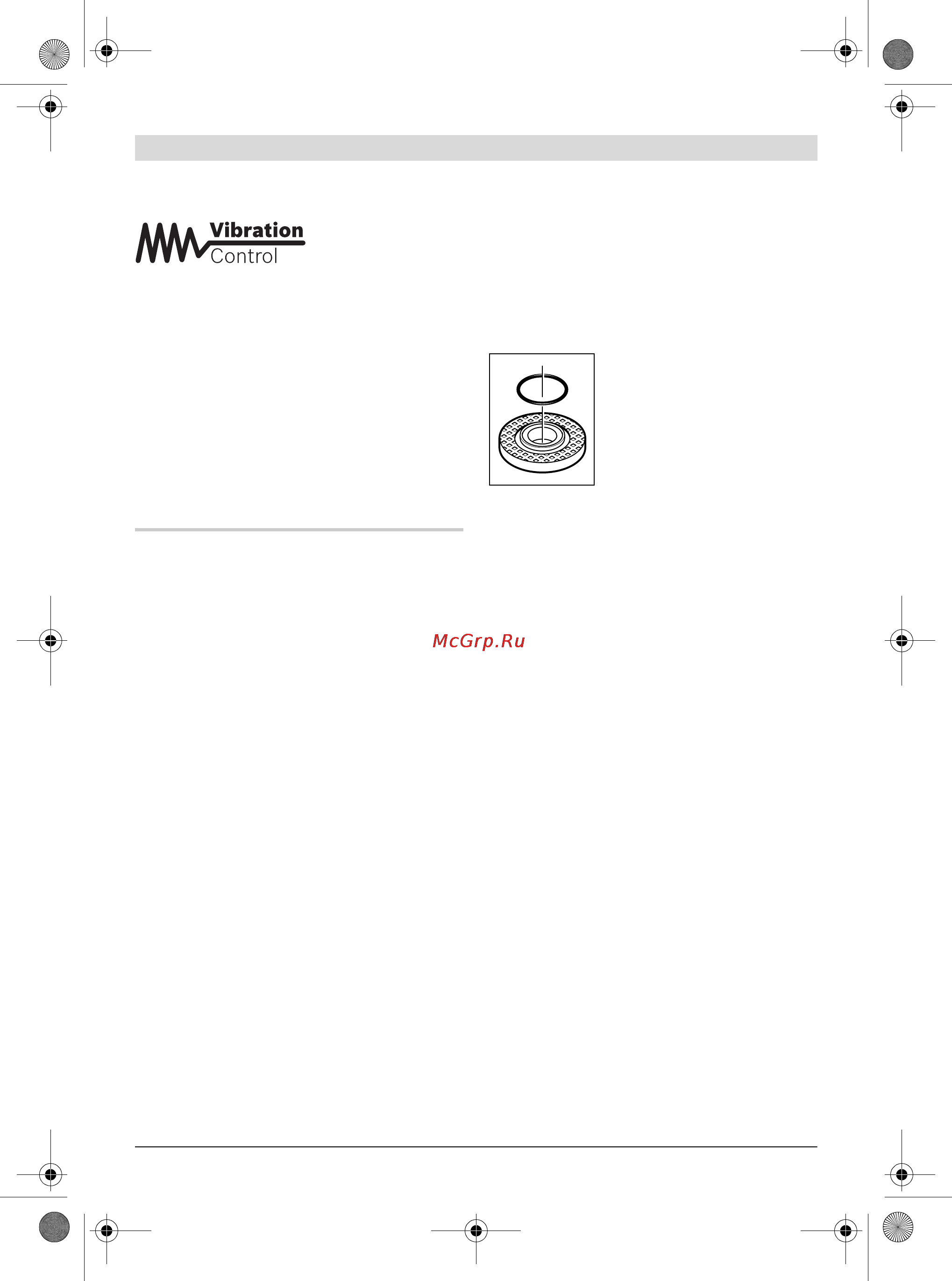

134 | Svenska

1 609 929 U65 | (4.11.09) Bosch Power Tools

Vibrationsdämpande stödhantag

Det vibrationsdämpande stödhandtaget medger

ett bekvämt och säkert arbete med låga vibratio-

ner.

f Tilläggshandtaget får inte förändras.

Ett skadat stödhandtag får inte längre använ-

das.

Handskydd

f För arbeten med gummisliprondellen 18 el-

ler med koppborste/skivborste/lamellslip-

skiva skall alltid handskyddet 17 monteras.

Fäst handskyddet 17 med stödhandtaget 6.

Montering av slipverktyg

f Ta bort batterimodulen innan åtgärder ut-

förs på elverktyget samt före transport och

lagring. Om strömställaren Till/Från oavsikt-

ligt påverkas finns risk för personskada.

f Slip- och kapskivorna blir under arbetet

mycket heta; berör inte dessa innan de sval-

nat.

Rengör slipspindeln 7 och alla delar som skall

monteras.

Tryck för fastspänning och lossning av slipverk-

tyg spindellåsknappen 1 för blockering av slip-

spindeln.

f Tryck ned spindellåsknappen endast när

slipspindeln står stilla. I annat fall kan el-

verktyget skadas.

Slip-/kapskiva

Beakta slipverktygens dimensioner. Centrumhå-

let måste passa till stödflänsen. Använd inte re-

ducerstycken eller adapter.

Kontrollera vid användning av diamantkapskivor

att rotationspilen på diamantkapskivan och el-

verktygets rotation överensstämmer (se rota-

tionspil på växelhuset).

Ordningsföljden vid montering visas på grafiksi-

dan.

För infästning av slip-/kapskivan skruva upp

spännmuttern 12 och dra sedan fast den med två-

stiftsnyckeln, se avsnittet ”Snabbspännmutter”.

f Kontrollera efter montering och före start

av slipverktyget att det monterats på rätt

sätt och kan rotera fritt. Kontrollera att slip-

verktyget inte berör sprängskyddet eller

andra delar.

I stödflänsen 10 finns kring

centreransatsen en plastdel

(O-ring) insatt. Om O-ringen

saknas eller är skadad måste

måste den ovillkorligen ersät-

tas (objektnummer

1 600 210 039) innan stödflän-

sen 10 monteras.

Lamellslipskiva

f För arbeten med lamellslipskiva ska hand-

skyddet 17 monteras.

Gummisliprondell

f För arbeten med gummisliprondell 18 ska

handskyddet 17 monteras.

Ordningsföljden vid montering visas på grafiksi-

dan.

Skruva på rundmuttern 20 och dra fast med två-

stiftsnyckeln.

Koppborste/skivborste

f För arbeten med koppborste eller skivbor-

ste ska handskyddet 17 monteras.

Ordningsföljden vid montering visas på grafiksi-

dan.

Koppborsten/skivborsten måste kunna skruvas

upp på slipspindeln så långt att den ligger sta-

digt an mot slipspindelflänsen vid ändan på slip-

spindelgängan. Spänn fast koppborsten/skiv-

borsten med fast skruvnyckel.
