12.3. Отрегулируйте положение режущей кромки строгальных ножей относительно плоскости приемного стола

(8). Установите на плоскость приёмного стола (8) калибр (41), поочерёдно отпуская винты (45), установите ножи

(43) по всей длине строгального вала (42) до касания их режущей кромки с рабочей поверхностью калибра (41),

положение ножа надёжно закрепите винтами (45).

13. УДАЛЕНИЕ СТРУЖКИ ПРИ СТРОГАНИИ

13.1. Машина оборудована устройством

отвода стружки и древесной пыли из зоны строгания. Запрещается

производить строгание заготовки в размер по высоте (рейсмусование) без системы принудительного удаления

стружки и древесной пыли (пылесос).

13.2. При использовании внешних пылесосов для сбора стружки и древесной пыли, (см.п.15) шланг пылесоса

подсоедините и закрепите непосредственно на съёмном патрубке пылесборника (31), Рис.7.

13.3.

Перед началом выполнения строгания включите пылесос, после окончания - выключите машину и затем

пылесос.

14. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ (РИС. 14, 15)

14.1. Необходимо регулярно очищать приводные звездочки от пыли и

грязи с помощью щетки или сжатого воздуха. Регулярно смазывайте все

подшипники, шестерни, цепные передачи небольшим количеством

машинного масла. Регулярно очищайте ремни и шкивы от смазки

; грязные

шкивы и ремни могут привести к проскальзыванию.

Изношенные ремни заменяйте - код для заказа ремней – 26869; 26870.

14.2. Регулярно очищайте поверхности рабочих столов и строгальный вал

от пыли, производите смазку подшипников строгального вала и роликов

подачи и приема заготовки.

14.3. Регулярно очищайте столы (приёмный и подачи), стол для обработки

заготовок по

толщине от смолы. Для этого необходимо очищать

поверхности керосином или бензином с последующим покрытием

поверхности тонким слоем воска, способствующим лучшему скольжению

заготовки по столам.

14.4. Заменяйте угольные щетки, когда они изношены до 4,8 мм их длины,

Рис.14. Щетки необходимо менять парами. Для безопасной и надежной

работы машины помните, что ремонт, обслуживание и

регулировка машины

должны проводиться в сервисных центрах с использованием только

оригинальных запасных частей и расходных материалов.

14.5. Останавливайте машину, проверяйте состояние крепления и

положение всех сопрягаемых деталей, узлов и механизмов машины после

50 часов наработки.

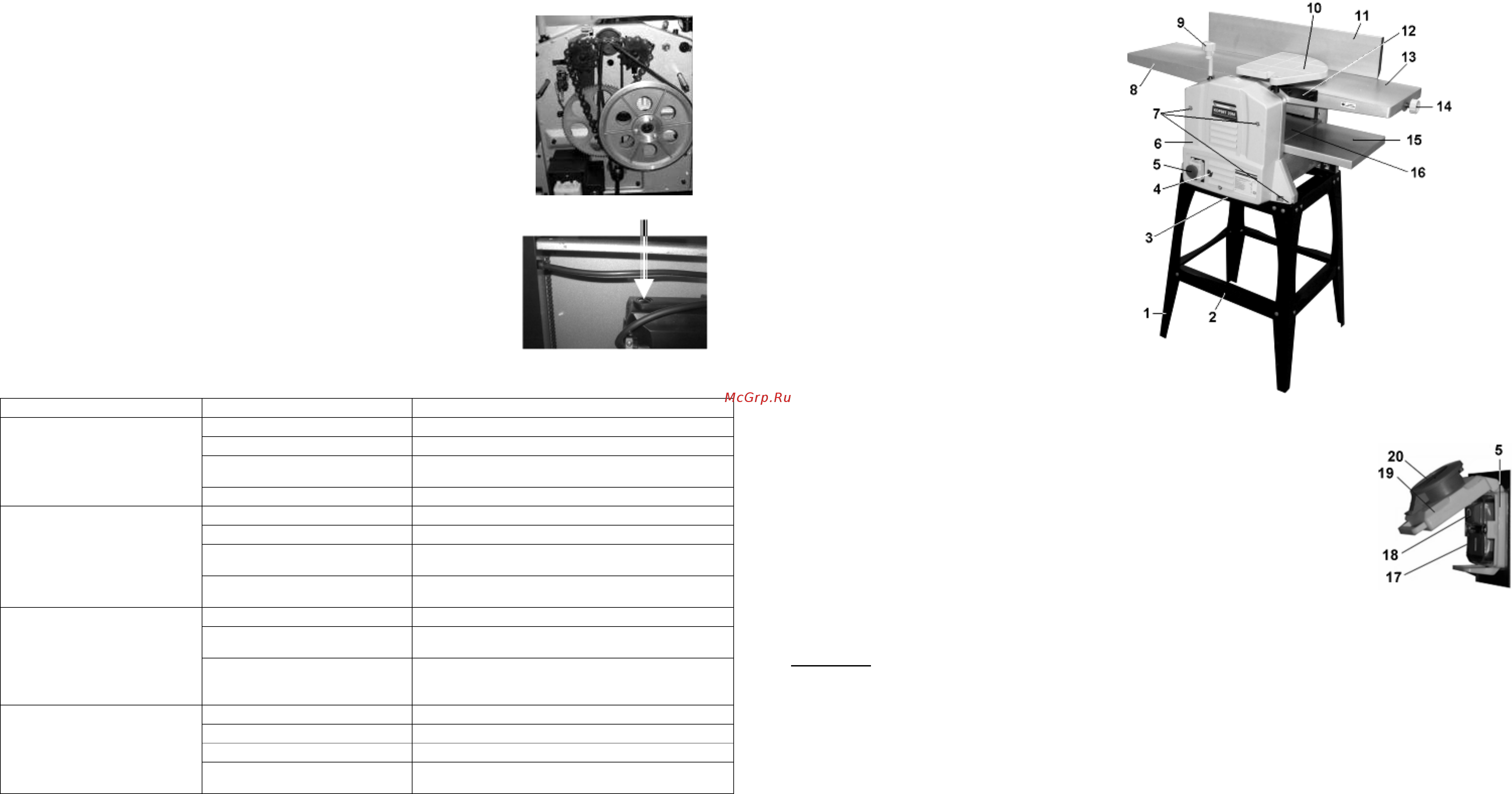

Рис. 14

Рис. 15 (вид снизу)

15. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ

Неисправность Возможная причина Действия по устранению

1. Нет напряжения в сети

1. Проверьте наличие напряжения в сети

2. Неисправен выключатель 2. Проверьте выключатель

3. Статор или ротор сгорели

3. Обратитесь в специализированную

мастерскую для ремонта.

1. Двигатель не запускается

4. Повышенный износ щёток 4. Замените щётки на новые

1. Низкое напряжение 1. Проверьте напряжение в сети

2. Перегрузка по сети 2. Проверьте напряжение в сети

3. Сгорела обмотка или обрыв

в обмотке

3. Обратитесь в специализированную

мастерскую для ремонта

2. Двигатель не развивает

полную скорость и не

работает на полную

мощность

4. Слишком длинный

удлинительный шнур

4. Замените шнур на более короткий, убедитесь,

что он отвечает требованиям п.5.2.4.

1. Двигатель перегружен 1. Уменьшите скорость подачи заготовки

2. Обмотки сгорели или обрыв

в обмотке

2. Обратитесь в специализированную

мастерскую для ремонта

3.Двигатель перегревается,

останавливается, размыкает

прерыватели

предохранителей

3. Предохранители или

прерыватели имеют

недостаточную мощность

3. Установите предохранители или прерыватели

соответствующей мощности

1. Не заточены ножи 1. Заточите ножи

2. Не отрегулированы ножи 2. Правильно установите выступ ножей

3. Строгальный вал плохо

3. Затяните болты крепления строгального вала

4. Повышенная вибрация

4. Прочие причины

4. Проверьте машину в специализированной

мастерской

6. РАСПАКОВКА

ВНИМАНИЕ: Если машина внесена в зимнее время в отапливаемое помещение с улицы или из холодного

помещения, не распаковывайте и не включайте ее в течение 8 часов, чтобы она прогрелась до температуры

окружающего воздуха. В противном случае машина может выйти из строя при включении из-за

сконденсировавшейся влаги на холодных

поверхностях элементов электродвигателя.

6.1. Откройте упаковку и извлеките машину и все комплектующие детали и узлы.

6.2. Проверьте комплектность машины в соответствии с перечнем (пункт 3.1).

6.3. Освободите узлы и детали машины от консервационной смазки.

ПРИМЕЧАНИЕ: На некоторые детали нанесено защитное покрытие. Для обеспечения правильной сборки и работы

снимите защитное покрытие, которое легко удаляется

уайт-спиритом и мягкой салфеткой. Растворители могут

повредить поверхность. Для очистки окрашенных, пластмассовых и резиновых деталей используйте мыло и воду.

Тщательно протрите все детали чистой сухой салфеткой и слегка смажьте жидким маслом все металлические

неокрашенные поверхности.

7. УСТРОЙСТВО МАШИНЫ

1. Стойка (вертикальная)

2. Полка (нижняя)

3. Полка (верхняя)

4. Кнопка (тепловое реле защиты

)

5. Магнитный пускатель

6. Крышка

7. Винты крепления

8. Стол приёмный

9. Ручка (подъёма/опускания рабочего

стола)

10. Планка защитная

11. Планка направляющая

12. Держатель (защитной планки)

13. Стол подающий

14. Винт (глубины строгания)

15. Удлинитель стола

16. Стол рабочий (рейсмусование)

Рис. 2

8. МАГНИТНЫЙ ПУСКАТЕЛЬ (Рис. 3)

8.1. Машина оснащена магнитным пускателем, предотвращающим самопроизвольное

включение двигателя после отключения питания.

8.2. Для включения нажмите и сдвиньте вверх красную крышку (20) магнитного

пускателя (5). Откройте крышку (19), нажмите на зелёную кнопку (17).

8.3. Для выключения нажмите на красную кнопку (18). Для аварийного выключения

нажмите на красную крышку (20).

8.4. Во время

настройки глубины строгания или перенастройки операций машины

магнитный пускатель (5) должен быть заблокирован, для чего красную крышку (20)

переместите в верхнее положение, закройте крышку (19), красную крышку (20)

переведите в нижнее положение – заблокируйте магнитный пускатель.

Рис. 3

8.5. Для защиты от перегрузок предусмотрен прерыватель питания. При возникновении перегрузки срабатывает

тепловое реле, кнопка поднимается над панелью, и электропитание на двигатель станка прерывается. В этой

ситуации подождите несколько минут, после чего нажмите кнопку (4) и запустите станок магнитным пускателем (17).

Внимание:

Машина оборудована концевым выключателем. Двигатель строгальной машины включится

только при установленном и закреплённом пылесборнике (30).

9. СБОРКА И УСТАНОВКА МАШИНЫ

9.1. Установка машины (Рис. 2)

9.1.1. Машину необходимо устанавливать на прочной, ровной горизонтальной поверхности верстака с учётом веса

машины с обрабатываемой заготовкой. При выборе места для установки машины убедитесь, что помещение

достаточно

освещено, что оператор не будет работать в собственной тени, и с каждой стороны машины достаточно

места для работы с заготовками планируемого размера.

9.1.2. Для повышенной устойчивости машину необходимо прикрепить к верстаку болтовым соединением через

отверстия установки через резиновые опоры.
