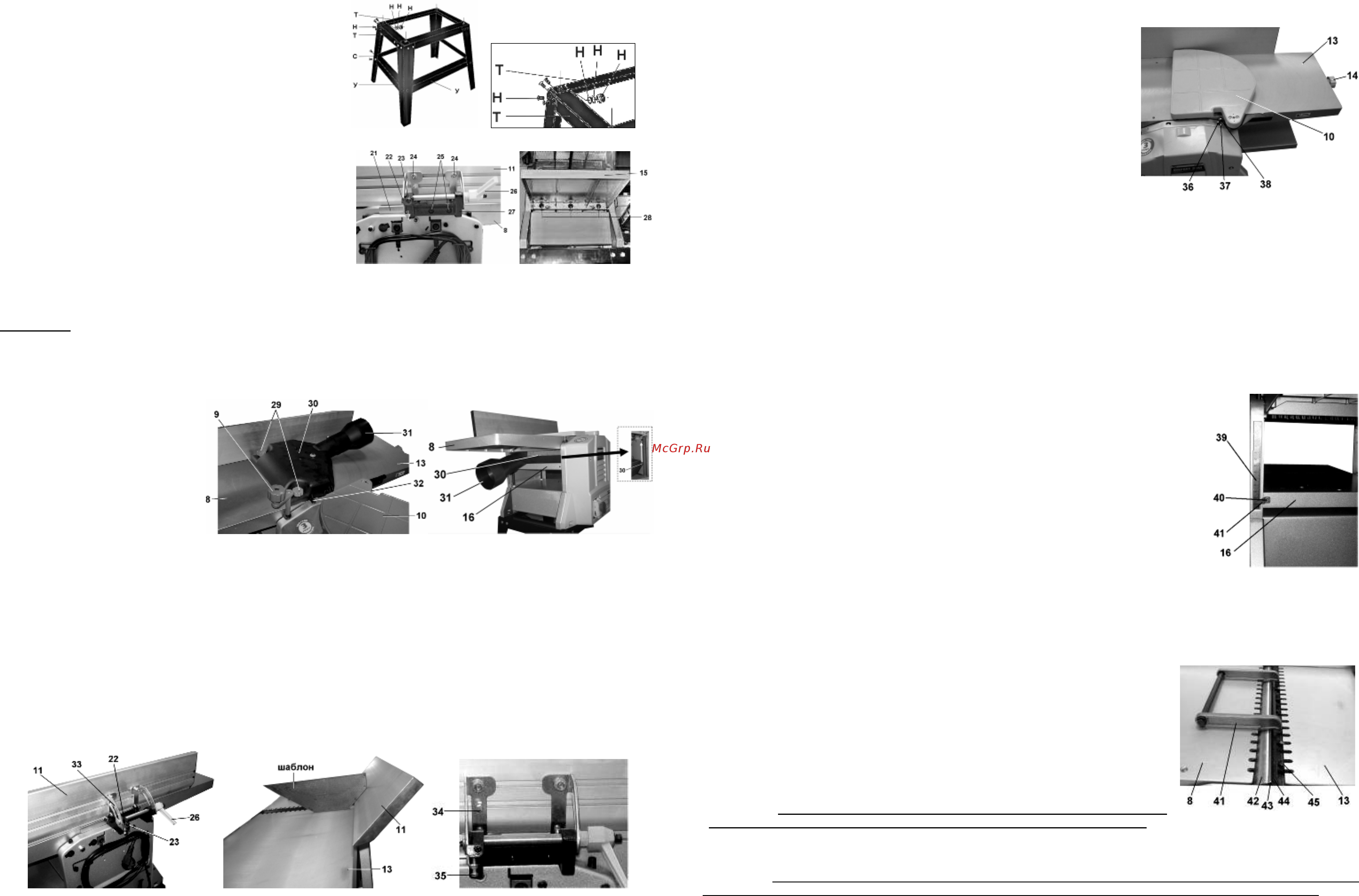

6
9.1.3. Для мобильности строгальную машину необходимо
установить на сборное основание. Как показано на Рис. 4,
используя элементы крепления (Н), соберите и надёжно
закрепите сборное основание, Рис.1; 4.
Примечание: нижние полки (У) и верхние полки (Т)
отличаются конфигурацией.
9.1.4. Установите сборное основание на прочной, ровной
горизонтальной поверхности, проверьте устойчивость. На
сборном основании смонтируйте строгальную
машину.
9. 2. Сборка машины (Рис 2 - 9).
Рис. 4
9.2.1. Как показано на Рис.2; 5, установите и закрепите
направляющую планку (11).
9.2.2. В отверстия кронштейна (27) установите два винта (25)
и защитную планку (21). Кронштейн (27) направляющей
планки (11) винтами (25) надёжно закрепите на приёмном
столе (8).
9.2.3. Проверьте крепление винтов (24), положение
направляющей планки зафиксируйте ручкой (26). Ручку (26)
можно переустановить в удобное положение (как накидной
ключ), для чего её необходимо
оттянуть.
Рис. 5 Рис. 6
9.2.4. При оборудовании машины для выполнения строгания установите защитную планку (10) в держатель (12).
Проверьте правильность работы защитной планки (10), т.е. пружинный механизм защитной планки должен закрывать
часть строгального вала, не принимающего участия в обработке заготовки, Рис.2.
Внимание:
Машина оборудована концевым выключателем. Двигатель строгальной машины включится
только при установленном и закреплённом пылесборнике (30).
9.2.5. Как показано на Рис. 7А, установите пылесборник (30) и винтовым соединением закрепите его на рабочем
столе (16). Пылесборник устанавливается (изначально вставляется боком и потом разворачивается) при полностью
опущенном рабочем столе (16). Аккуратно поднимите рабочий стол (16), так чтобы толкатель пылесборника (30)
надавил на рычаг концевого выключателя.
9.2.6. При оборудовании
строгальной машины для
выполнения строгания в размер по
высоте (рейсмус) при
необходимости установите и
закрепите болтовыми
соединениями (28) удлинитель
стола (15), Рис.6.
9.2.7. Демонтируйте защитную
планку (10).
Рис. 7 Рис. 7А
Как показано на Рис. 7, установите пылесборник (30), так чтобы толкатель (32) попал в гнездо и замкнул контакты
включения, положение пылесборника зафиксируйте винтами (28).
Внимание: Ручка (9) не закрепляется, поэтому устанавливается на момент непосредственной регулировки
высоты рабочего стола (16). Выполнение любых операций на машине производится со снятой ручкой (9),
Рис. 2, 7.
10. РЕГУЛИРОВКА
10.1. Регулировка
направляющей планки (Рис 2, 8 - 10).
10.1.1. Ручкой фиксации (26) ослабьте положение направляющей планки (11). По шкале (33) и указателю (22)
установите направляющую планку (11), положение закрепите ручкой фиксации (26).
Значения на шкале (33) носят информационный характер, поэтому при выполнении ответственных работ или
изготовлении подобных образцу изделий, направляющую планку (11) установите относительно стола подачи (13) по
угольнику, угломеру, шаблону или образцу.
При
выполнении попеременно строгания заготовок под углом 90
и 45
градусов после установки направляющей
планки (11) в соответствующем положении отрегулируйте положение ограничительных болтов (34 и 35), положение
болтов надёжно закрепите контргайками.
Рис. 8 Рис. 9 Рис. 10
7
11. СТРОГАНИЕ
11.1. К работе на машине допускаются подготовленные и имеющие опыт
работы с деревообрабатывающими машинами лица. Приступая к
выполнению работ с машиной необходимо изучить инструкцию по
эксплуатации и устройство машины, назначение каждого органа
управления. Перед выполнением намеченной операции изучите методы и
режимы предполагаемой обработки, получите информацию
в
соответствующих учебных пособиях или у квалифицированного
специалиста.
11.2. Переоборудуйте машину для выполнения строгания. Выберите
соответствующую глубину строгания по шкале (37), для чего поворотом
маховика (14) установите высоту стола подачи (13); установите защитную
планку (10), Рис.11.
11.3. При строгании плоскости заготовок или кромки (боковой плоскости)
установите угол наклона направляющей планки (11) относительно стола
подачи (13) 90
0
,
как указано в пункте 10.1.
Рис. 11
11.4. При строгании фаски установите требуемый угол наклона направляющей планки (11) относительно стола
подачи (13) (см. пункт 10.1.).
Внимание: Никогда не включайте машину, если не установлена защитная планка строгального вала.
11.5. Скорость подачи заготовки обеспечивается ручным усилием оператора. При этом учитывайте ширину и глубину
строгания, степень влажности, плотности и однородности древесины. Прижимая заготовку к
столу подачи (13),
подавайте её вперед, навстречу направлению вращения строгального вала, Рис.2, 13. Подавайте заготовку с
равномерной скоростью. Любая остановка заготовки образует неровность или ступень на обрабатываемой
поверхности заготовки. В целях собственной безопасности защитная планка (10) должна закрывать часть
строгального вала (ножей), не используемого при строгании.
Во избежание получения травмы при обработке заготовок (
особенно коротких и на финишной стадии строгания),
подачу заготовки производите только специальными толкателями (Ж; П), Рис.1.
Внимание: Неравномерная или увеличенная скорость подачи заготовки ухудшает качество обрабатываемой
поверхности.
11.6. Переоборудуйте машину для выполнения строгания в размер по высоте (рейсмус)
(см. пункт 9.2.). Ручкой (9), Рис.2, по шкале (39) установите рабочий стол (16), Рис.12, в
положение, соответствующее
максимально толстому участку заготовки, после чего
установите глубину строгания.
11.7. Заготовку подавайте обработанной (строганной) стороной вниз по поверхности
рабочего стола (16) (со стороны приёмного стола (8)) до момента захвата заготовки
протяжными роликами (автоматическая подача); по необходимости поддерживайте
заготовку, не форсируя и не замедляя скорость прохождения заготовки, Рис.2.
Значения на шкале (39) носят информационный характер
, поэтому при выполнении
ответственных работ выполните предварительное строгание образца, после чего
произведите инструментальное измерение. После достижения необходимых
результатов выполняйте ответственные работы. Для изготовления двух и более
одинаковых по толщине заготовок необходимо производить пооперационное строгание
всех заготовок с одной установки размера.
Рис. 12
Внимание: При выполнении любой строгальной обработки устанавливайте глубину строгания с учетом
твёрдости и ширины строгания заготовки: чем твёрже и шире заготовка, тем меньше глубина строгания.
Помните: Подача заготовки производится с противоположных сторон при строгании на верхних столах или
нижнем столе.
12. ЗАМЕНА И УСТАНОВКА СТРОГАЛЬНЫХ НОЖЕЙ, РИС.13
Внимание: Перед заменой
ножей отключите машину от сети
12.1. Отсоедините вилку шнура питания машины от розетки электросети.
Демонтируйте направляющую планку (11) и защитную планку (10), Рис.2, снимите
патрубок пылесборника (30), Рис.7.
12.2. Ослабьте винты (45) крепления прижимной пластины (44) вращением ключа
по часовой стрелке. Аккуратно извлеките прижимную пластину (44) вместе с
ножом (43) из гнезда строгального вала (42). Очистите прижимные пластины,
гнезда
прижимных пластин и строгальные ножи от опилок и пыли. Осмотрите
строгальные ножи, прижимные пластины и винты. При наличии повреждений
детали следует заменить.
Внимание: Для собственной безопасности следует немедленно заменить
поврежденную прижимную пластину или винты с поврежденной резьбой.
Рис.13
Предварительно установите ножи (43) в самом нижнем положении. Ножи (43) и прижимные пластины (44)
аккуратно установите в пазы строгального вала (42), вращая винты (45) крепления прижимной пластины против
часовой стрелки, Рис.12.
Внимание: Чтобы предотвратить чрезмерный крутящий момент и возможное повреждение резьбы прижимной
пластины или винтов, запрещается использовать различные удлинители ключей или другие приспособления.
