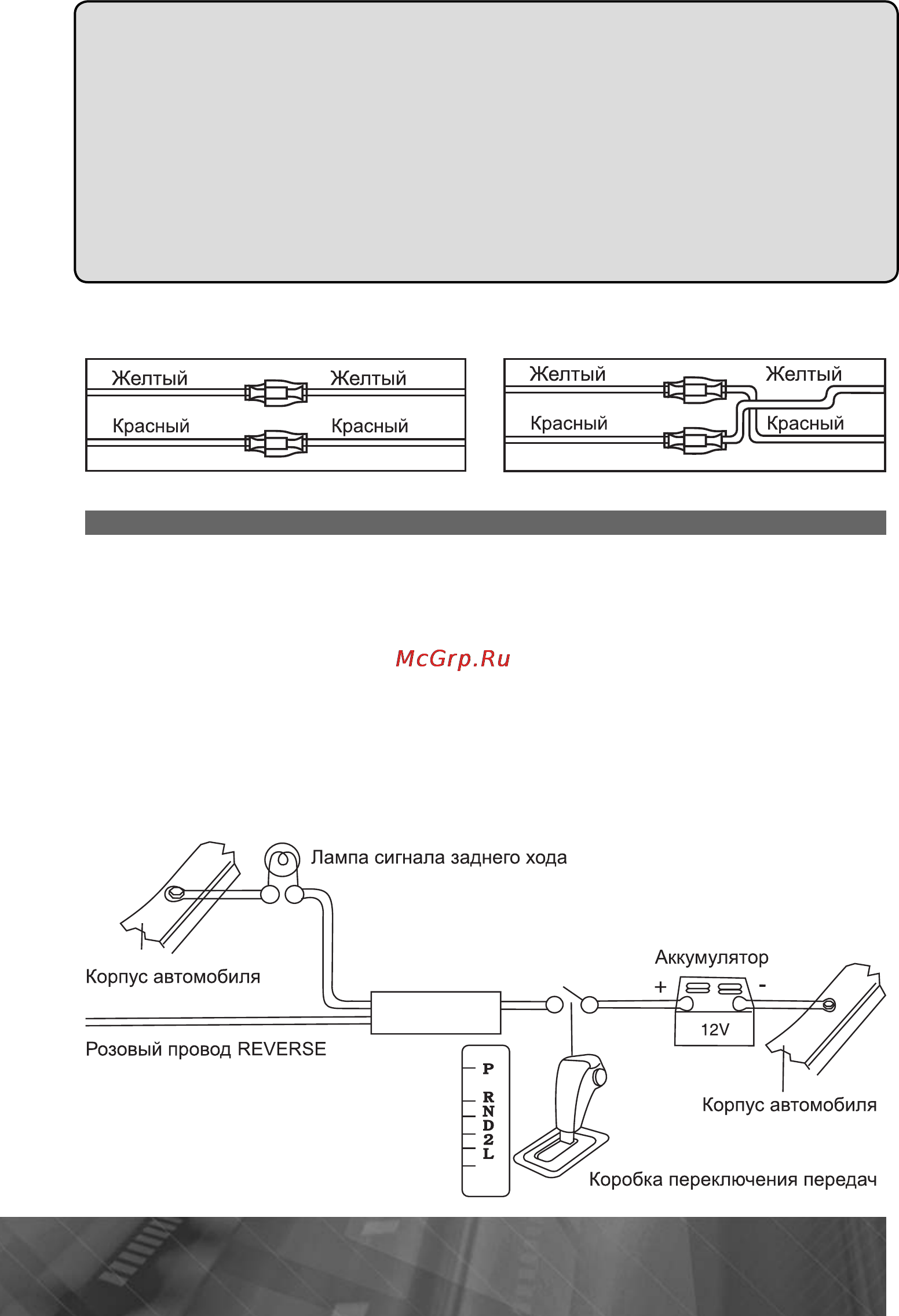

Внимание Неверное подключение устройства может привести к его поломке и лишению права на гарантийное обслуживание В данном устройстве используются усилители мощности подключенные по мостовой схеме При подключении динамиков не допускается замыкание проводов на массу автомобиля или друг с другом Красный провод устройства должен быть подключен к цепи зажигания во избежание разряда аккумуляторной батареи автомобиля при продолжительной стоянке В случае сброса настроек устройства после выключения зажигания поменяйте местами подключение желтого и красного провода как показано на рисунке Желтый Желтый Красный я Красный Назначение проводов Оранжевый 11_1_иМ1 Подключите данный провод к лампе габаритных огней 12 В При включении габаритных огней в тёмное время суток яркость подсветки ЖК экрана и ШОдисплея будет снижена чтобы не слепить глаза в дневное время яркость дисплея повышена для более чёткой видимости изображения Розовый REVERSE Если к устройству подключена камера заднего вида то при включении передачи заднего хода автомобиля режим воспроизведения автоматически переключится на обзор с камеры После выключения передачи заднего хода устройство автоматически вернётся к предыдущему режиму
