МЕГЕОН 13225 [7/20] Изоляция

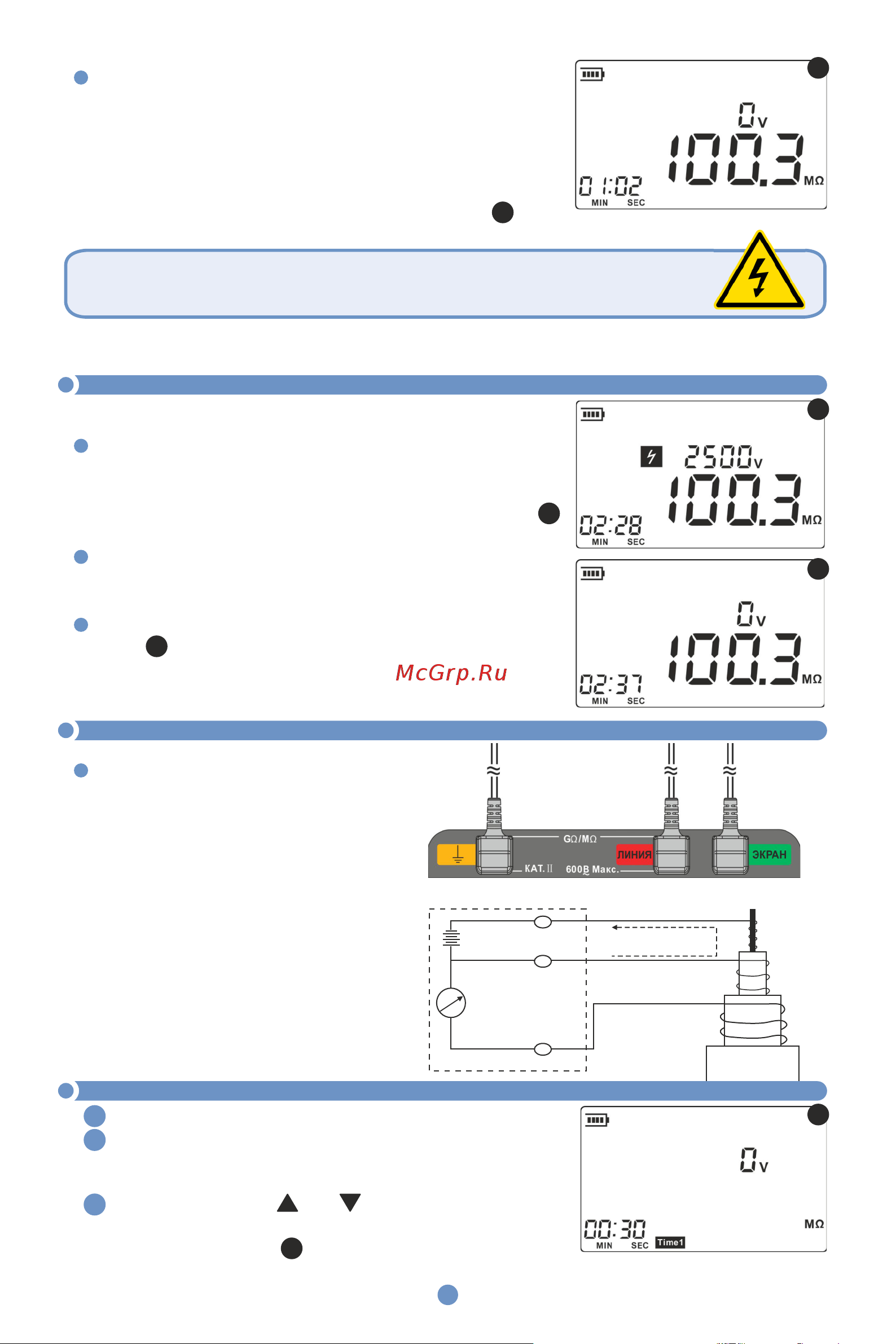

![МЕГЕОН 13225 [7/20] Изоляция](/views2/1628300/page7/bg7.png)
ЧЕРНЫЙ
ЩУП
КРАСНЫЙ
ЩУП
ЗЕЛЕНЫЙ
ЩУП
• Не прикасайтесь к открытым токоведущим проводникам сразу после
измерения, электрический заряд, накопленный в цепи, может привести к
поражению электрическим током.
Сначала отключите измерительные щупы, а затем выключите прибор, повернув
переключатель режимов.
отключит высокое напряжение, поданное при измерении.
Индикатор высокого напряжения выключися, звуковой
сигнал высокого напряжения исчезнет и на верхнем
дисплее отобразится «0V». На нижнем дисплее
отображается время тестирования и измеренное
сопротивление изоляции, как показано на рисунке
Отпустите кнопку «Тест», прибор автоматически
НЕПРЕРЫВНОЕ ИЗМЕРЕНИЕ
ЗАЩИТНОЕ ГНЕЗДО
Нажмите кнопку «Тест» и поверните по часовой
стрелке. Прибор будет вести непрерывное измерение,
издавая звуковой сигнал. Дисплей во время
тестирования, будет выглядеть, как показано на рисунке
Для прерывания измерения необходимо
повернуть кнопку против часовой стрелки и отпустить,
Когда на дисплее появится «0V» как показано на
рисунке , можно отключать щупы от измеряемого
объекта. После этого выключите прибор.
Источник
Линия
Экран
Общий
Измеритель
Ток утечки
Жила
Изоляция
Экран
Изоляция
Зеленый щуп, включенный в
защитное гнездо, используется
только для измерения со-
противления изоляции кабеля. Щуп
подключается к экранирующей
оплётке кабеля для уменьшения
воздействия тока утечки. Способ
подключения, как показано на
рисунке. Зеленый измерительный
провод, подключается только к
этому гнезду и используется только
для измерения сопротивления
изоляции кабеля.
ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ ИЗОЛЯЦИИ ПО УСТАНОВЛЕННОМУ ВРЕМЕНИ
2
3
4
3
4
2
7
5
Нажмите, кнопку « » / « » чтобы установить
временной диапазон, например: 30 секунд. В это время
вид дисплея как рисунке
См. раздел «Измерение сопротивления изоляции».
Нажмите кнопку «Установка таймера», чтобы войти
в режим измерения по таймеру, на дисплее отобразится
TIME1
1
2
3
5
