1.6 Общий вид лобзика представлен на рис.1

1.7 Коллекторный двигатель и приводной механизм лобзика расположены в

пластиковом корпусе (рис.1 поз.12). Корпус, состоящий из двух половин (правой

и левой), выполнен заодно с рукояткой (рис.1 поз.3), расположенной сверху.

Крутящий момент с якоря электродвигателя, посредством встроенного меха-

низма преобразуется в возвратно-поступательное движение верхней направ-

ляющей штока. На нижней направляющей штока расположен пилкодержатель

(рис.1 поз.10), в который крепится пилка.

Лобзик имеет Т – образное крепление пилок (первая буква в маркировке

пилок). Первая цифра в маркировке – длина пилки (Т1 – короткая, Т2 – средняя,

Т3 – длинная).

Цвет хвостовика (а чаще и всей пилки) указывает на материал обработки

(серый – для дерева, синий – для металла, красный – для полимеров, чёрный –

для других материалов).

Пилки для различных материалов обрабатываемой заготовки - основной ра-

бочий инструмент лобзика.

В нижней части опорной плиты (рис.1 поз.5) находятся два винта (головка

- внутренний шестигранник). Ослабив эти винты, устанавливаеся боковой на-

клон корпуса лобзика относительно плиты (до 45° вправо или влево).

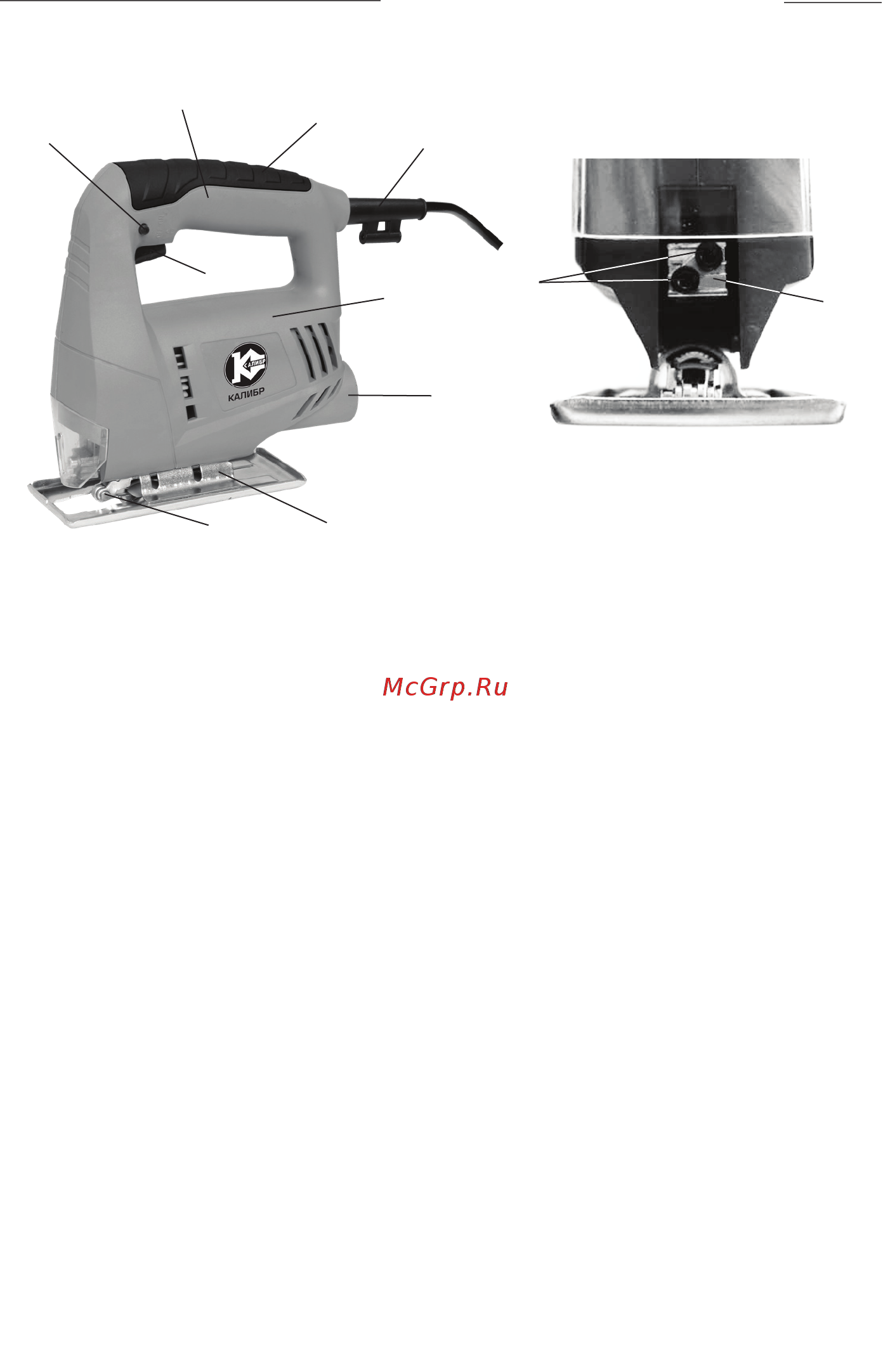

рис. 1

1 - кнопка фиксации клавиши выключателя 2 - клавиша выключателя 3 - рукоятка 4 - накладка ру-

коятки 5 - опорная плита с регулировкой угла наклона 6 - кожух защитный пластмассовый 7 - ролик

направляющий 8 - бандаж кабеля питания с креплением шестигранного ключа 9 - патрубок пылеот-

вода 10 - пилкодержатель 11 - вынты крепления пилки 12 - корпус
