КОНТРОЛЬ УРОВНЯ ВОДЫ
EBR - 2
ИНСТРУКЦИЯ ПОЛЬЗОВАТЕЛЯ
ОПИСАНИЕ
EBR - 2 контролирует уровень воды в резервуарах и емкостях.
УСТАНОВКА
ВНИМАНИЕ: Установка должна быть произведена уполномоченным
специалистом.
Датчик внутренне защищен от воздействия электромагнитных
полей, однако сильные поля могут оказать влияние.
При установке обратите внимание на следующее:
- Прибор не должен быть установлен рядом с
индуктивными нагрузками (моторы,
трансформаторы,
контакторы, и т. д.).
- Используйте отдельную линию для подключения (если
сеть не обеспечена необходимым фильтром).
- Индуктивные наводки можно избежать, используя
варистор, RC-фильтр.
Длина кабеля должна быть по возможности короткой. Используйте
изолированный кабель с сечением 1.5 мм*. Если по какой-то
причине расстояние кабеля больше 100м, рекомендуется
использовать экранированный, или
помещенный в металлическую
трубу.
УСТАНОВКА:
Прибор должен быть установлен внутри шкафа управления, на
динрейку в соответствии стандарта EN 60022.
ПОДКЛЮЧЕНИЕ:
В соответствии с прилагаемой схемой:
ОПИСАНИЕ ДАТЧИКОВ (СЕНСОРОВ)
• Датчик 1: Минимальный уровень.
• Датчик 2: Максимальный уровень.
• Датчик 3: Расположен на дне или прикреплен к
корпусу.
• Датчик 4: Минимально безопасный уровень.
• Датчик 5: Минимальный обслуживаемый уровень
ДЕЙСТВИЯ
EBR - 2 позволяет исследовать уровень жидкости ниже датчика 4 (9
– 10 закрыт), и не будет включен, пока не достигнет уровня 5 (9 – 10
закрыт). EBR - 2 включить насос
(7 – 9 закрыт), когда уровень
жидкости ниже датчика 1, и остановить насос (7 – 9 открыт) когда
достигает датчика 2.
СОСТОЯНИЕ РЕЛЕ
Резервуар полный (9 - 7 открыт). Индикатор ON.
Резервуар пустой (9 - 7 закрыт). Индикатор OFF.
Хорошо полный (9 - 10 закрыт). Индикатор ON+.
Хорошо полный (9 - 10 открыт). Индикатор OFF+.
НАСТРОЙКА
Хотя прибор откалиброван на заводе, если уровень выше 5 датчика,
то индикатор в положении OFF, потенциометром выставить то
положение
пока индикатор не будет ON. Если уровень датчика 2 не
в состоянии ON, потенциометром добейтесь ON.
Если пользователь желает более точно настроить EBR – 2, то
датчики (терминала 1 - 2) должны быть отсоединены, тогда есть
возможность их откалибровать. Датчики резервуара (терминала 4 -
5 ) тоже должны быть разъединены перед регулировкой
проводимости.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Питание 230 V до 400 V 50 /60 Hz
Нагрузка 8 (2) A / 250 V; 4 (1) A / 400 V
Потребление 4 VA max.
Чувствительность от 0 kΩ до 50 kΩ
Датчик напряжения 13 В
Рабочая температура -10º C до +45º C
Тип защиты IP 20 в соответствии
UNE* 20324
Класс защиты II в соответствии со
стандартом EN 60335, EN
60529. При правильной
установке.

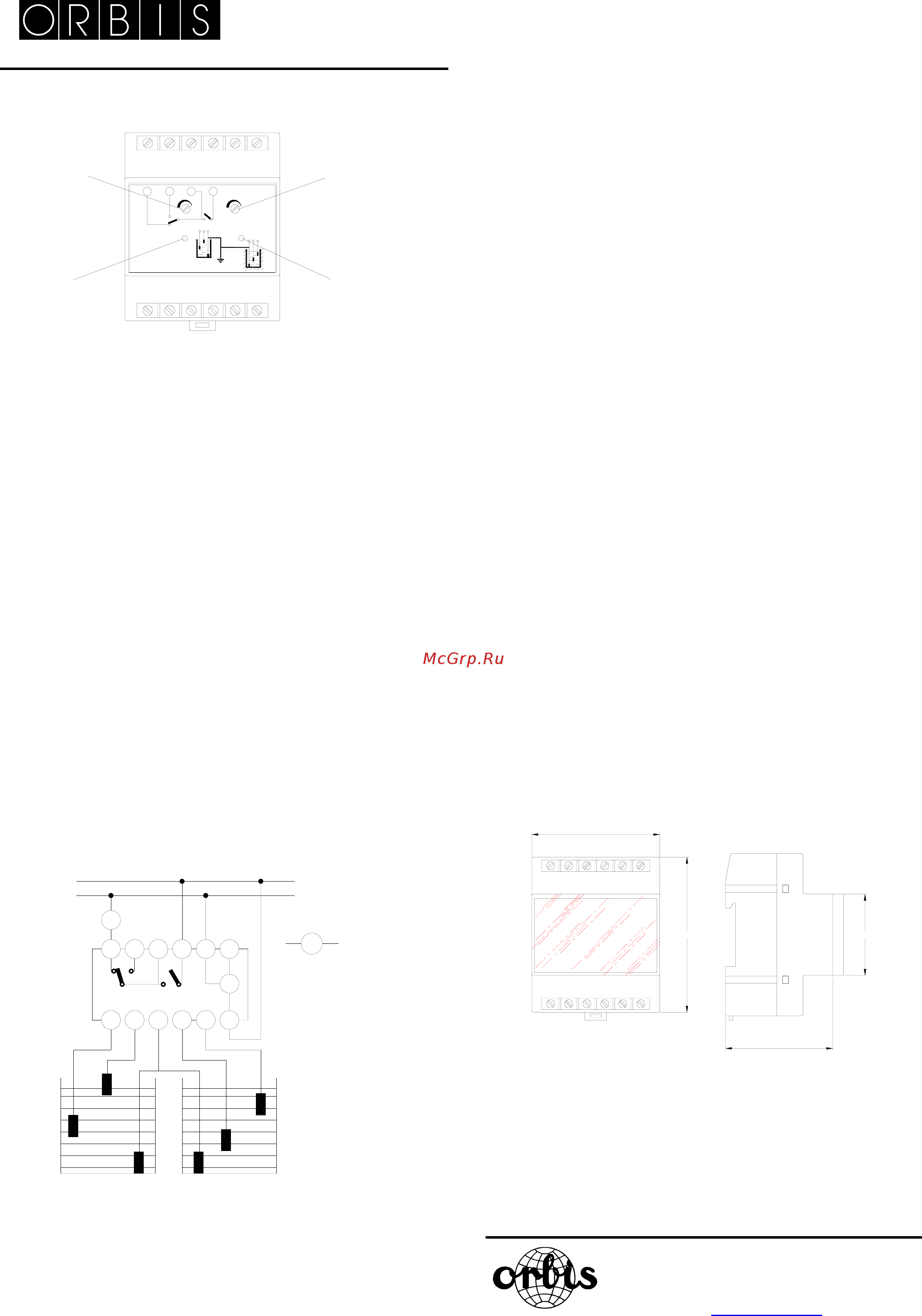

ГАБАРИТЫ
A016.23.49887
ORBIS TECNOLOGIA ELECTRICA, S.A.
Lérida, 61 E-28020 MADRID
Teléfono: +34 91 5672277; Fax: +34 91 5714006
E-mail: info@ orbis.es
http://www.orbis.es
71.5
59.5
86 45
On
On
123
534
78910
Потенциометр
настройка
проводимости
резервуара
Датчик
включения
резервуара
Потенциометр
настройка
проводимости
емкости
Датчик
включения
емкости
11
10
9
12
8
7
1
EBR-2
2
3
4
56
M
B
0 V
230V
M
6-12 400V
6-11 230V
РЕЗЕРВУАРА
ЕМКОСТИ
