1.6 Общий вид и устройство

1.6.1 Общий вид машины представлен на рис.1

1.6.2 Основные элементы машины: ротационный пневмодвигатель и эксцен-

триковый механизм расположены в корпусе (рис.1 поз.1) из композитных ма-

териалов, значительно снижающих вес инструмента. Шлифовальная шкурка для

разного материала (белая - краска, лак, шпаклёвка; красная - дерево, металл;

чёрная - камень, керамика, пластик), и разной зернистости (грубая:40-60; сред-

няя:80-120; мелкая:180-400), позволяют поэтапно доводить заготовку от грубой

обработки до финишной шлифовки. Модель AP7336S оснащена системой пыле-

удаления, что обеспечивает чистоту рабочего места.

Энергия сжатого воздуха от компрессора, преобразуется в инструменте ротаци-

онным пневмодвигателем, во вращательное движение эксцентрикового механизма.

В резьбу шпинделя вкручивается пластиковый диск (рис.1 поз.8) с липучкой.

На диск крепится насадка - шлифовальная шкурка (круг).

Во входной патрубок (рис.1 поз.5) вкручивается переходник «рапид» (входит в

комплект поставки), для подключения шланга от компрессора (воздушной линии).

Регулятор расхода воздуха (рис.1 поз.6) изменяет расход подаваемого воз-

духа, следовательно, меняется скорость вращения диска. Поворот рычага ре-

гулятора по часовой стрелке – расход сжатого воздуха уменьшается, поворот

против часовой стрелки – расход увеличивается. Подача воздуха осуществля-

ется нажатием на рычаг (рис.1 поз.3) нажимного типа без фиксации в рабочем

положении. При отпускании рычага, подача воздуха прекращается.

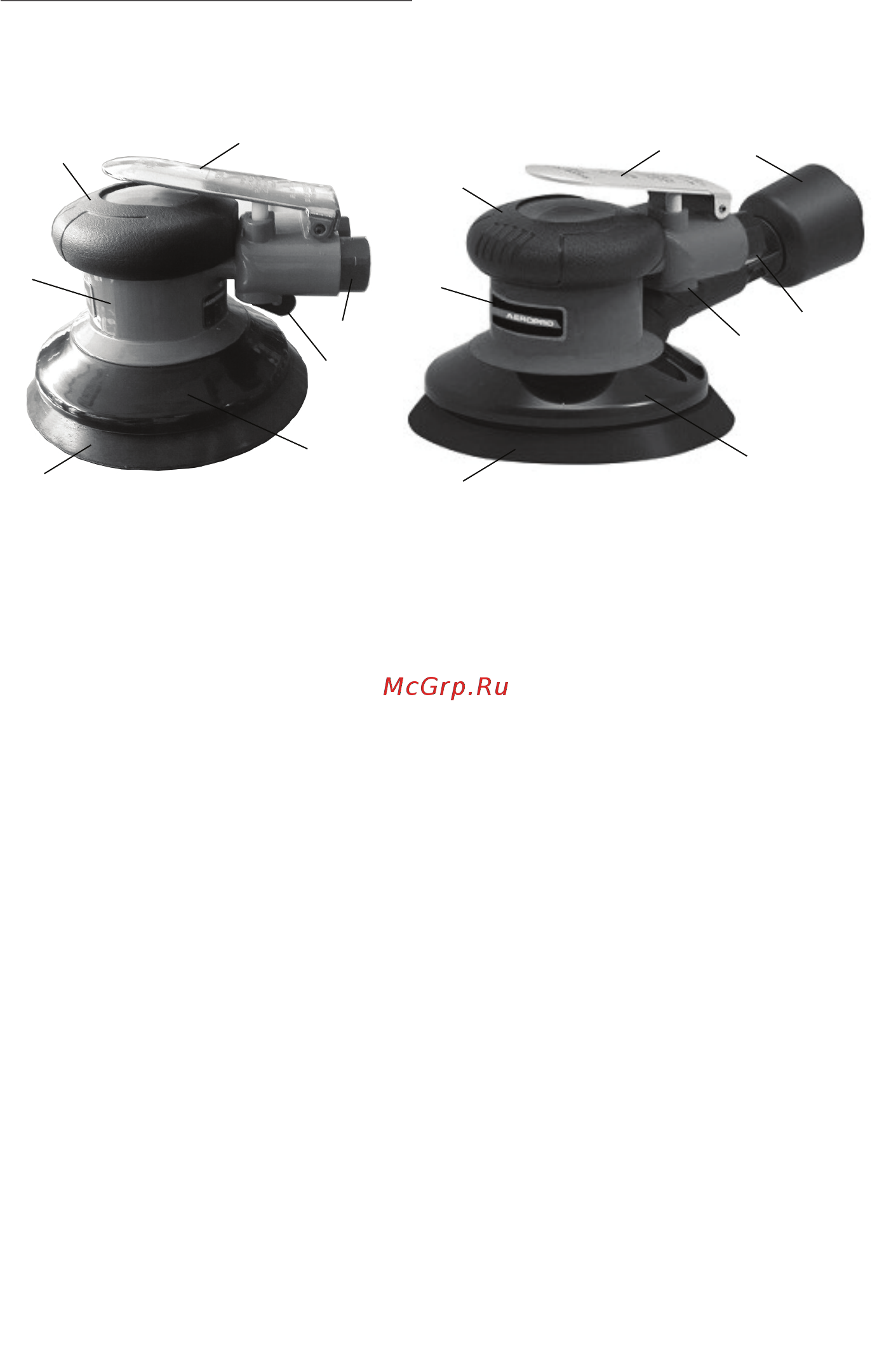

Рис. 1

1–корпус – рукоятка; 2–накладка; 3–рычаг включения; 4*-патрубок пылеотвода;

5–штуцер входной; 6–рычаг регулятора расхода воздуха; 7–кольцо защитное;

8–диск шлифовальный

* для модели АР7336S
