Инструкция по эксплуатации универсального фрезерного станка STALEX мод. MUF 200

3. Регулировка универсальной поворотной головки

(1) Горизонтальное и вертикальное положение шпинделя (Рисунок 10)

① После поворота фрезерной головки в положение 0° шпиндель будет находиться в горизонтальном

положении.

② При повороте передней части на 180° шпиндель будет находиться в вертикальном положении.

③ Для установки шпинделя в горизонтальное положение заднюю часть необходимо повернуть на 180°

от общего положения, расширяя использование обрабатывающих инструментов. Чтобы установить

вертикальную ось на столе и необходимый уровень точности, будет доступен конический штифт

поворотной фрезерной головки в горизонтальном и вертикальном положении до и после точного

позиционирования корпуса. Каждый конический штифт предназначен только для одного

специального позиционного отверстия и служит лишь для целей позиционирования. Поэтому, когда

стопорный штифт установлен не в своем специальном позиционном отверстии, не стучите сильно

по нему во избежание повреждения поверхности соединения.

(2) Смещение шпинделя

После поворота корпуса фрезерной головки по или против часовой стрелки на 90° положение шпинделя

смещается от основного положения влево или вправо для продольного расширения использования машины.

(Рисунок 11)

Примечание: поворот фрезерной головки на определенный угол не следует комбинировать с ослаблением

гайки крепления фрезерной головки, чтобы предотвратить внезапное падение фрезерной головки и

повреждение рабочей поверхности и заготовки.

(3) Регулировка вращения шпинделя в горизонтальной плоскости.

Шпиндель, оснащенный держателем оправки, нуждается в регулировке вращения в горизонтальной

плоскости для улучшения жесткости хвостовика (обычно используется при фрезеровании по спирали). Такая

регулировка должна выполняться по-разному в виде поворота вокруг корпуса (Рисунок 12), а затем на

определенный угол. Чтобы отрегулировать угол, необходимо выполнить два оборота. Регулировку угла

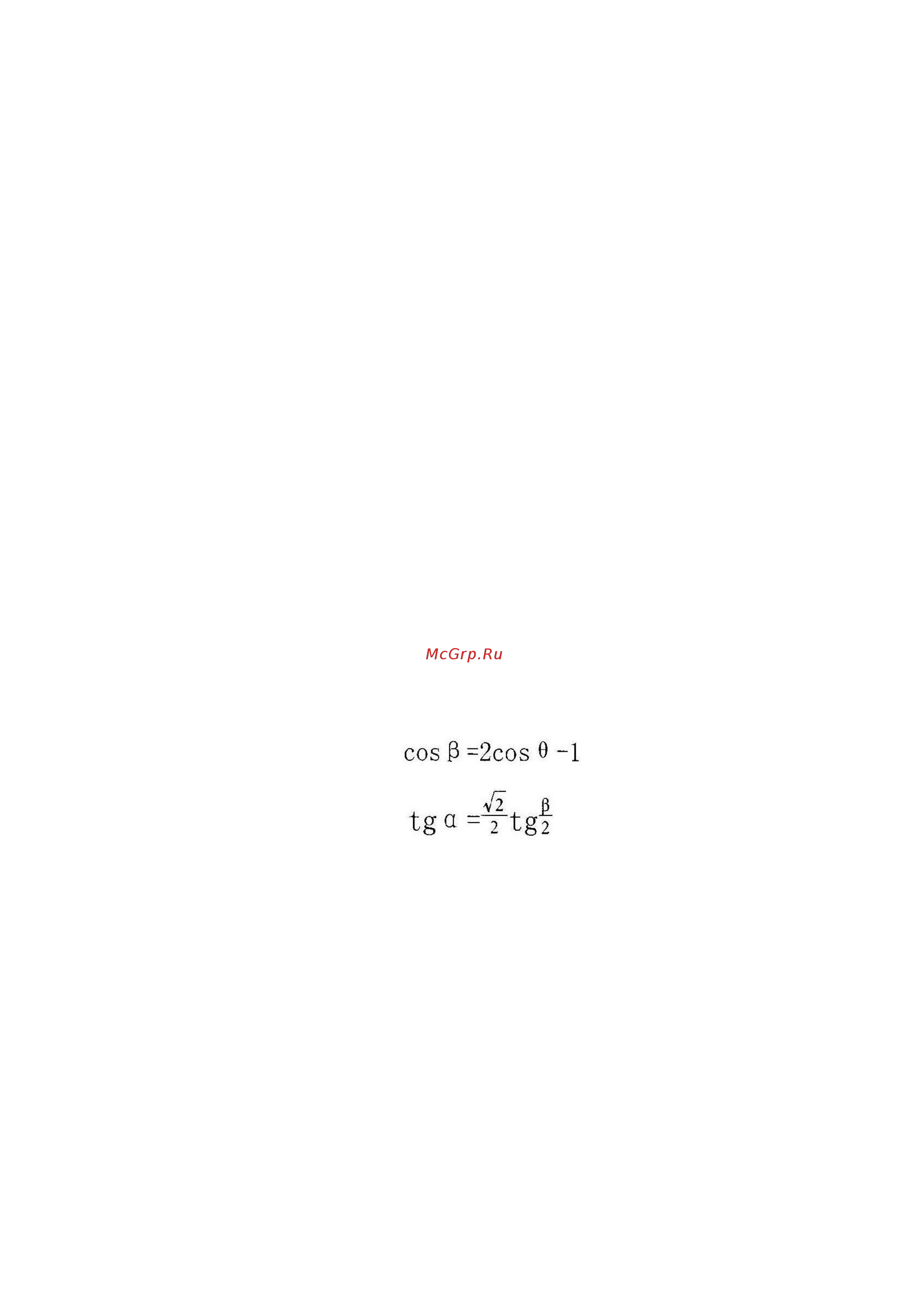

наклона можно вычислить или посмотреть в таблице. Формула для расчета:

где: θ - угол бокового смещения осевой линии шпинделя по отношению к столу;

β - угол передней части;

α - угол задней части.

Пример: ① Для фрезерования под углом 45°

Задняя часть – 24°28 '11" (против часовой стрелки)

Передняя часть – 65°31'49" (по часовой стрелке)

② Для фрезерования под углом 30°

Задняя часть – 15°32'32" (по часовой стрелке)

Передняя часть – 42°56'29" (против часовой стрелки)

В следующей таблице перечислены значения углов θ, β, α для пользовательской настройки углов от

0° до 90°.

Таблица сравнения углов поворота шпинделя, передней и задней части головки.
