Инструкция по эксплуатации универсального фрезерного станка STALEX мод. MUF 200
Горизонтальное положение шпинделя (в самой верхней точке)
Задняя часть 180 Передняя часть 0
Горизонтальное и вертикальное положение шпинделя
Задняя часть 0 Передняя часть 180

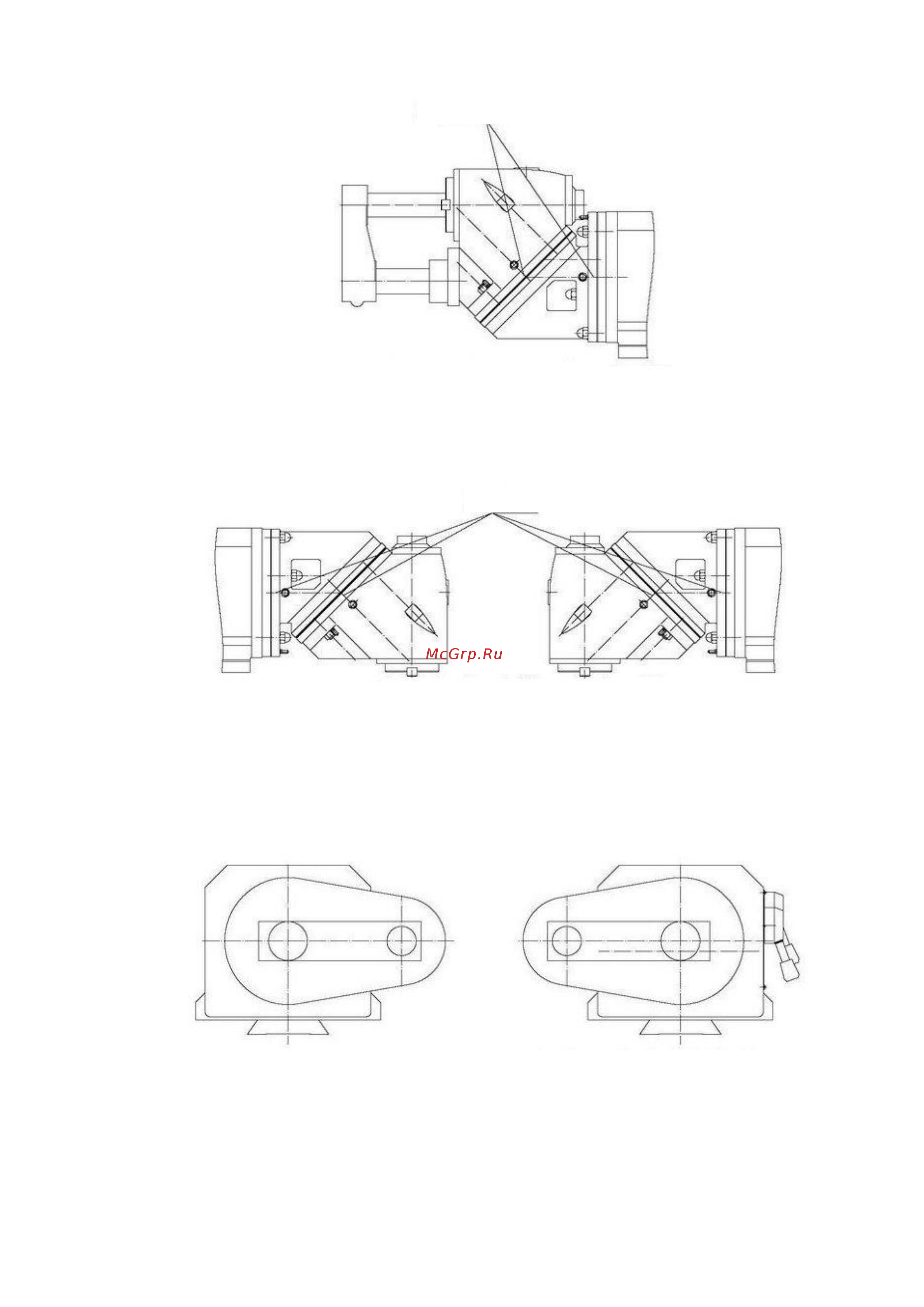

Рисунок 10. Горизонтальное и вертикальное положение универсальной поворотной головки
Правое смещение горизонтального шпинделя
Задняя часть 90 (против часовой стрелки)
Передняя часть (0)
Левое смещение горизонтального шпинделя
Задняя часть 90 (по часовой стрелке)
Передняя часть (0)
Рисунок 11. Правое и левое смещение шпинделя универсальной поворотной головки
Стопорный штифт
Стопорный штифт
