Калибр Руководство по эксплуатации
2 www.kalibrcompany.ru
Уважаемый покупатель!
При покупке ручного электрического вибратора для уплотнения бетонной смеси
Калибр ВЭР-750 требуйте проверки его работоспособности пробным пуском. Убеди-
тесь, что в талоне на гарантийный ремонт проставлены: штамп магазина, дата продажи и
подпись продавца, а также указаны модель и заводской номер электрического вибратора.
Перед использованием внимательно изучите настоящее руководство. Выполнение
требований и
рекомендаций руководства по эксплуатации предотвратит возможные
ошибочные действия при работе с инструментом, и обеспечит оптимальное функциони-
рование электрического вибратора и продление срока его службы.
Внимание! Электроинструмент является источником повышенной опасности!
Виды опасных воздействий на оператора во время работы: локальная вибрация,
повышенный уровень шума.
Поэтому неукоснительно соблюдайте, содержащиеся в руководстве правила
техни-
ки безопасности при работе. Храните руководство по эксплуатации в течение всего сро-
ка службы инструмента.
Приобретённый Вами ручной электрический вибратор может иметь некоторые отличия от
настоящего руководства, не влияющие на условия его эксплуатации.
1. Описание и работа
1.1 Ручной электрический вибратор для уплотнения бетонной смеси
(далее по тексту – вибратор) предназначен для виброобработки бетона и железобе-
тона в колоннах, фундаментах, цоколях, а также при изготовлении бетонных и железобе-
тонных изделий для сборного строительства.
Действие инструмента основано на возбуждении колебаний, погруженным в раствор
вибронаконечником. Смесь приобретает подвижность и заполняет все
промежутки меж-
ду арматурой и опалубкой и из неё хорошо выдавливаются пузырьки воздуха. Вибро-
обработка смеси приводит к уменьшению времени затвердевания и повышению проч-
ности бетона.
Вибратор рассчитан на повторно-кратковременный режим работы с номинальным
периодом времени: работа/перерыв – 15мин/10 мин.
Установленный в вибраторе коллекторный электродвигатель с двойной изоляцией
(машина
класса II по ГОСТ Р МЭК 60745-1-2009) обеспечивает максимальную электро-
безопасность при работе от сети переменного тока и избавляет от необходимости при-
менения заземления.
Степень защиты, обеспечиваемая оболочкой - IP20 (МЭК 60529).
Рабочим инструментом вибратора является приводной вал с вибронаконечником (в
комплект поставки не входит).
1.2 Вид климатического исполнения данной модели УХЛ3.1 по
ГОСТ 15150-69 (П 3.2), то есть
предназначена для работы в условиях умеренного кли-
мата с диапазоном рабочих температур от -10 до +40 °C и относительной влажности не
Калибр Руководство по эксплуатации
www.kalibrcompany.ru 15
Приложение 2

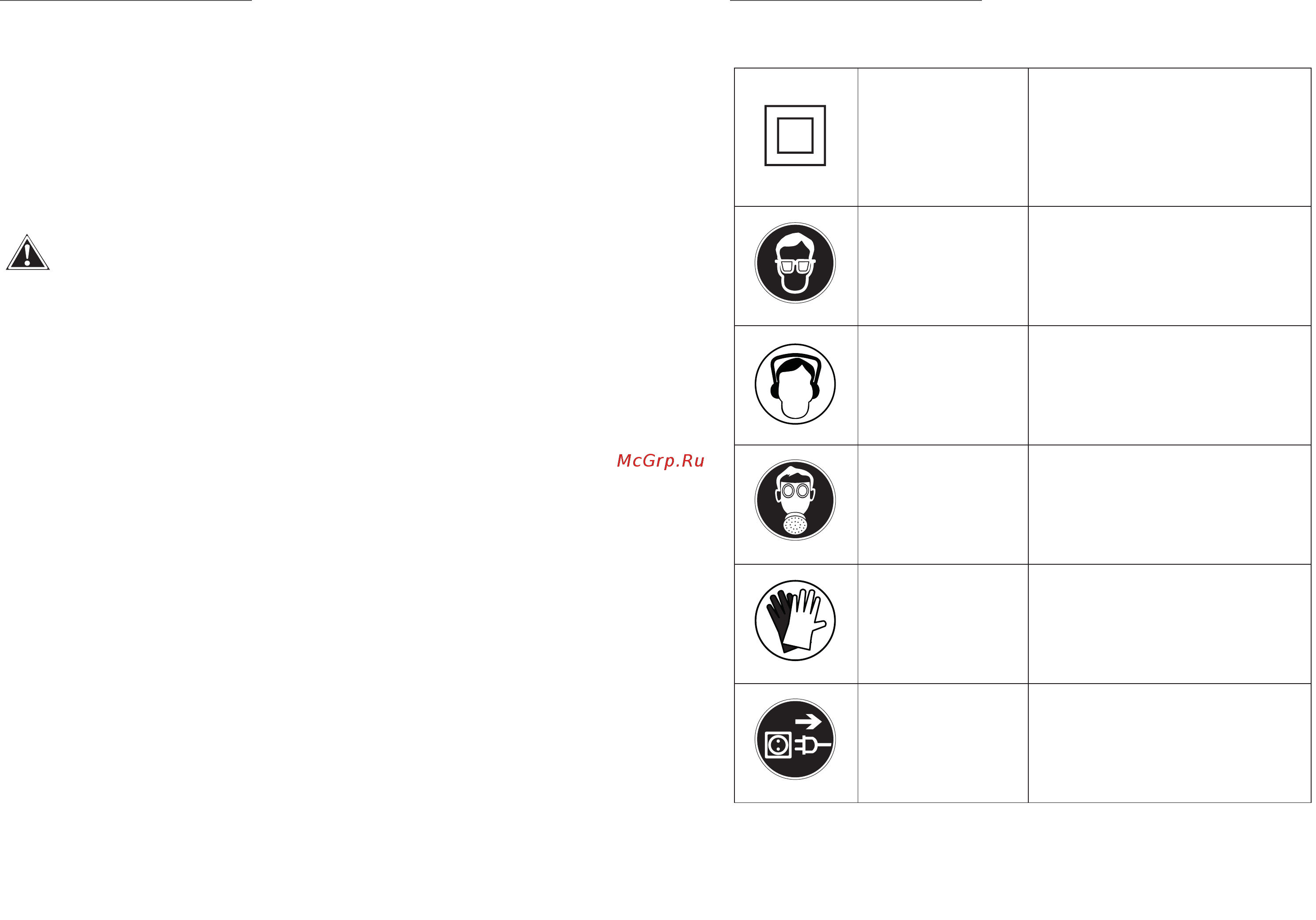

Применяемые предписывающие знаки по ГОСТ Р 12.4.026-2001
Машина класса II (по ГОСТ
Р МЭК 60745-1-2009)
Машины, в которых защита от поражения
электрическим током обеспечивается не толь-
ко основной изоляцией, но включает в себя
дополнительные меры безопасности, такие
как двойная изоляция, при этом не предусма-
тривается защитное заземление
Работать в защитных
очках
На рабочих местах и участках, где требуется
защита органов зрения
Работать в защитных
наушниках
На рабочих местах и участках с повышенным
уровнем шума
Работать в средствах инди-
видуальной защиты орга-
нов дыхания
На рабочих местах и участках, где требуется
защита органов дыхания
Работать в защитных пер-
чатках
На рабочих местах и участках, где требуется
защита рук от воздействия вредных или агрес-
сивных сред,
защита от возможного пораже-
ния электрическим током
Отключить штепсельную
вилку
На рабочих местах и оборудовании, где требу-
ется отключение от электросети при наладке
или остановке электрооборудования и в дру-
гих случаях
