ВНИМАНИЕ!
При длительном нахождении в зоне обогре-
ва расстояние от обогревателя до челове-
ка или животного при температуре возду-
ха в помещении ниже +11 °С должно быть
не менее 1,1 м для BIH-T-1.0-E, BIH-T-1.5-E
и BIH-T-2.0-E; не менее 2,0 м для BIH-T-3.0,
BIH-T-4.5 и BIH-T-6.0.
Монтаж обогревателей BIH-T-1.0-E,
BIH-T-1.5-E и BIH-T-2.0-E
1. Для монтажа на обогревателях имеются
откидные кронштейны.
2. На каждом кронштейне имеются три от-
верстия для крепления обогревателя.
Обогреватель может крепиться за суще-
ствующие отверстия в кронштейнах лю-
бым удобным способом, удовлетворяю-
щим требованиям безопасности.
ПРИМЕЧАНИЕ
В зависимости от материала и устройства по-
толочных конструкций, обогреватель крепится
на соответствующие крепежные элементы, вы-
бираемые из условия прочности. Прочность по-
толка, либо конструкций, на которые крепится
обогреватель, должна быть достаточной, чтобы
выдерживать 5-кратную массу обогревателя.
Подключение обогревателей BIH-T-1.0-E,
BIH-T-1.5-E и BIH-T-2.0-E
Подключение обогревателей к стационар-
ной проводке производить кабелем с сече-
нием жил не менее 1,5 мм
2
через клеммную
колодку.
ПРИМЕЧАНИЕ
При монтаже двух и более обогревателей долж-
но быть обеспечено их параллельное подключе-
ние к стационарной проводке и установка кабе-
лей и выключателя на общий суммарный ток и
соответствующего автомата защиты.
Монтаж обогревателей BIH-T-3.0, BIH-T-4.5
и BIH-T-6.0

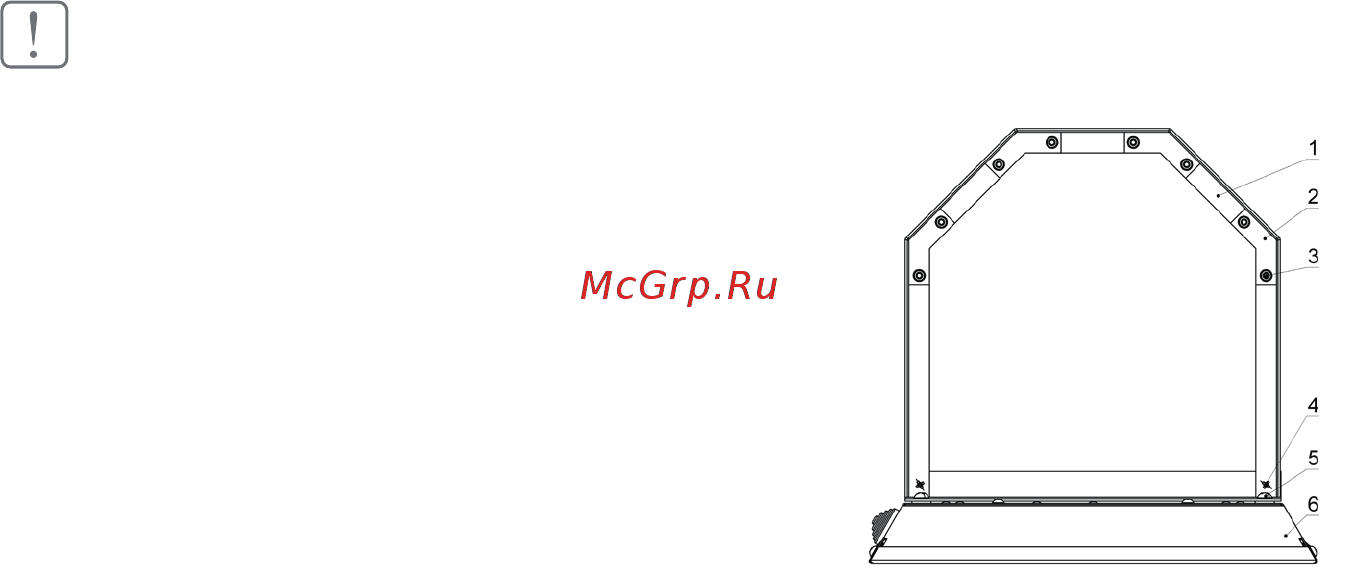

Рис. 4
1 – кронштейн;
2 – усилитель кронштейна;
3 – винт М4х10/шайба гровер М4/гайка М4;
4 – винт М6х16/шайба гровер М6/гайка М6;
5 – винт М6х16;
6 - обогреватель.
1. По отверстиям в кронштейнах обогревате-
лей определить места крепления в элемен-
тах строительных конструкции, к которым
подвешивается обогреватель.
2. Снять кронштейны и закрепить их в эле-
менте конструкции с помощью крепежа.
3. Навесить обогреватель на кронштейны, за-
тянуть крепеж.
ПРИМЕЧАНИЕ
При монтаже обогревателей следует избегать
прикосновения руками к ТЭНам для исключения
их загрязнения.
Подключение обогревателей BIH-T-3.0,
BIH-T-4.5 и BIH-T-6.0
Подключение обогревателей к стационарной
проводке производить кабелем с сечением
жил не менее 1,5 мм
2
в соответствии со схе-
мами подключения (см. «Приложение» на
стр.11)
ПРИМЕЧАНИЕ
При монтаже двух и более обогревателей должно
быть обеспечено их параллельное подключение
к стационарной проводке и установка кабелей и
общего выключателя на суммарный ток и соответ-
ствующего автомата защиты.
Подготовка к работе

Содержание
