Руководство по эксплуатации

TCC PRO SW 1600 / 2500 www.tss.ru

1. Подсоедините сварочный пистолет, кабель заземления и разъем

управления.

ВНИМАНИЕ! Соблюдайте надежность и симметрию подсоединения! Место

сварки должно находиться строго посередине.

2. Включите установку.

3. Установите требуемую мощность регулятором на лицевой панели.

4. Дождитесь пока загорится индикатор «Готов» под регулятором налицевой

панели и приступайте к сварке.

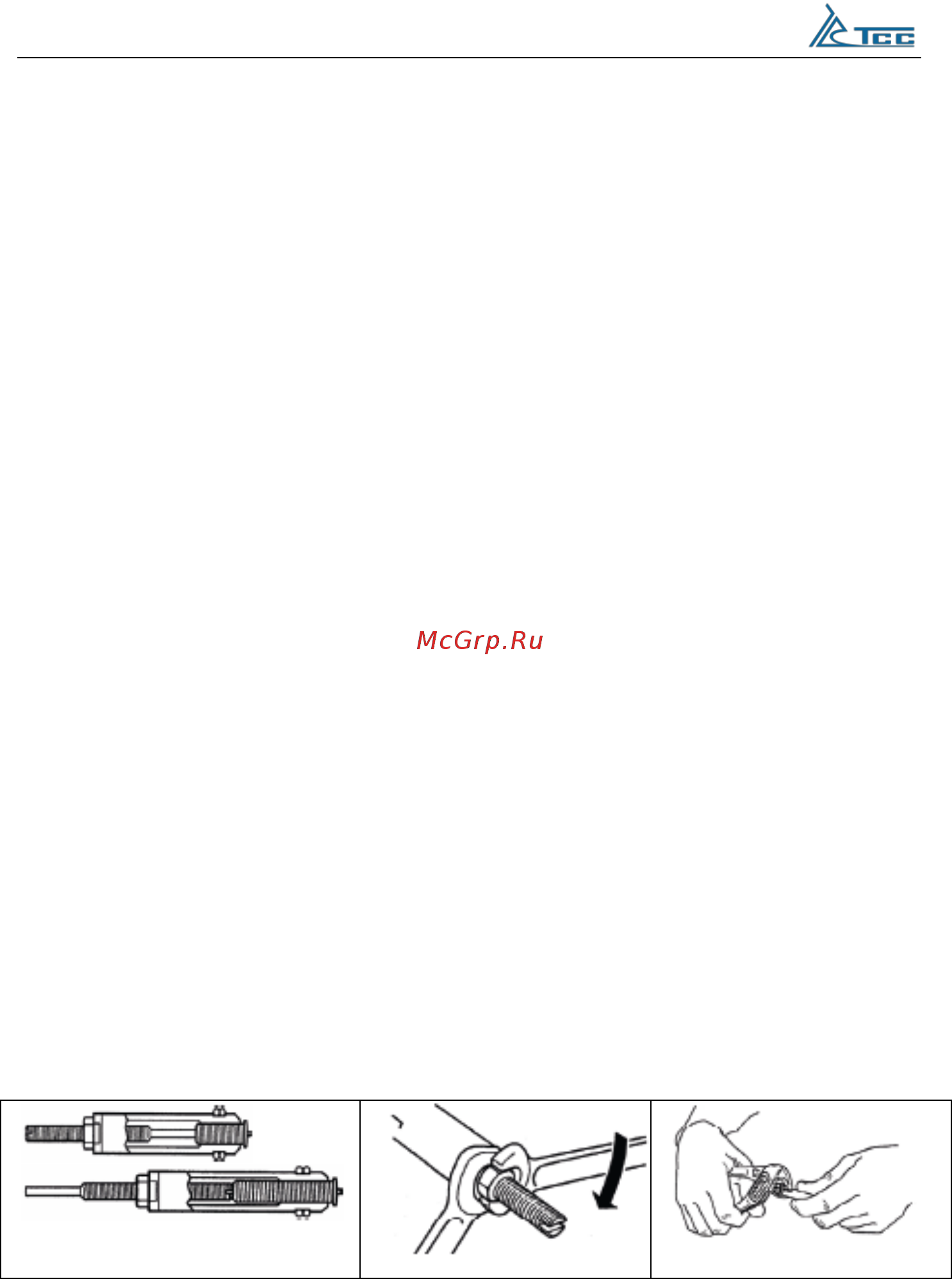

Настройка цанги

• Выбирайте цангу, соответствующий типу и диаметру крепежа, который

будете приваривать.

• Вставьте необходимый крепёж для сварки в цангу. Положение крепежа в

четырехлепестковом зажиме цанги регулируется резьбовым стержнем.

• Ослабьте контргайку резьбового стержня цанги.

• Устанавливайте резьбовой стержень так, чтобы: безрезьбовая часть

резьбового стержня была помещена внутрь цанги, для крепежа длинной до

20 мм.

• Безрезьбовая часть резьбового стержня была помещена снаружи зажима

для крепежа длинной более 20 мм.

• Отрегулируйте резьбовой стержень так, чтобы расстояние между внешним

торцом контргайки и фланцем крепежа составляло 51 мм. Или, чтобы

фланец крепежа выступал на 1–1,5мм, относительно торца зажима

фиксатора. Фланец крепежа не должен касаться зажима фиксатора.

• Повторно затяните контргайку: крепёж должен иметь плотный контакт с

зажимом фиксатором. Регулярно и тщательно обжимайте четыре сегмента

зажима фиксатора, используя плоскогубцы, чтобы гарантировать плотный

контакт крепежа с зажимом. Это исключит подгорание зажима фиксатора и

потери энергии сварки.

• После ослабления контргайки, вставьте цангу в соответствующую головку

пистолета, до упора.

• Надежно затяните контргайку торцевым ключом.

Внимание! Запрещены любые подсоединения и отсоединения разъемов и

контактов, массы кабеля, сетевого кабеля во время сварки, это может

причинить вред, как здоровью человека, так и оборудованию.
