Руководство по эксплуатации

TCC PRO SW 1600 / 2500 www.tss.ru

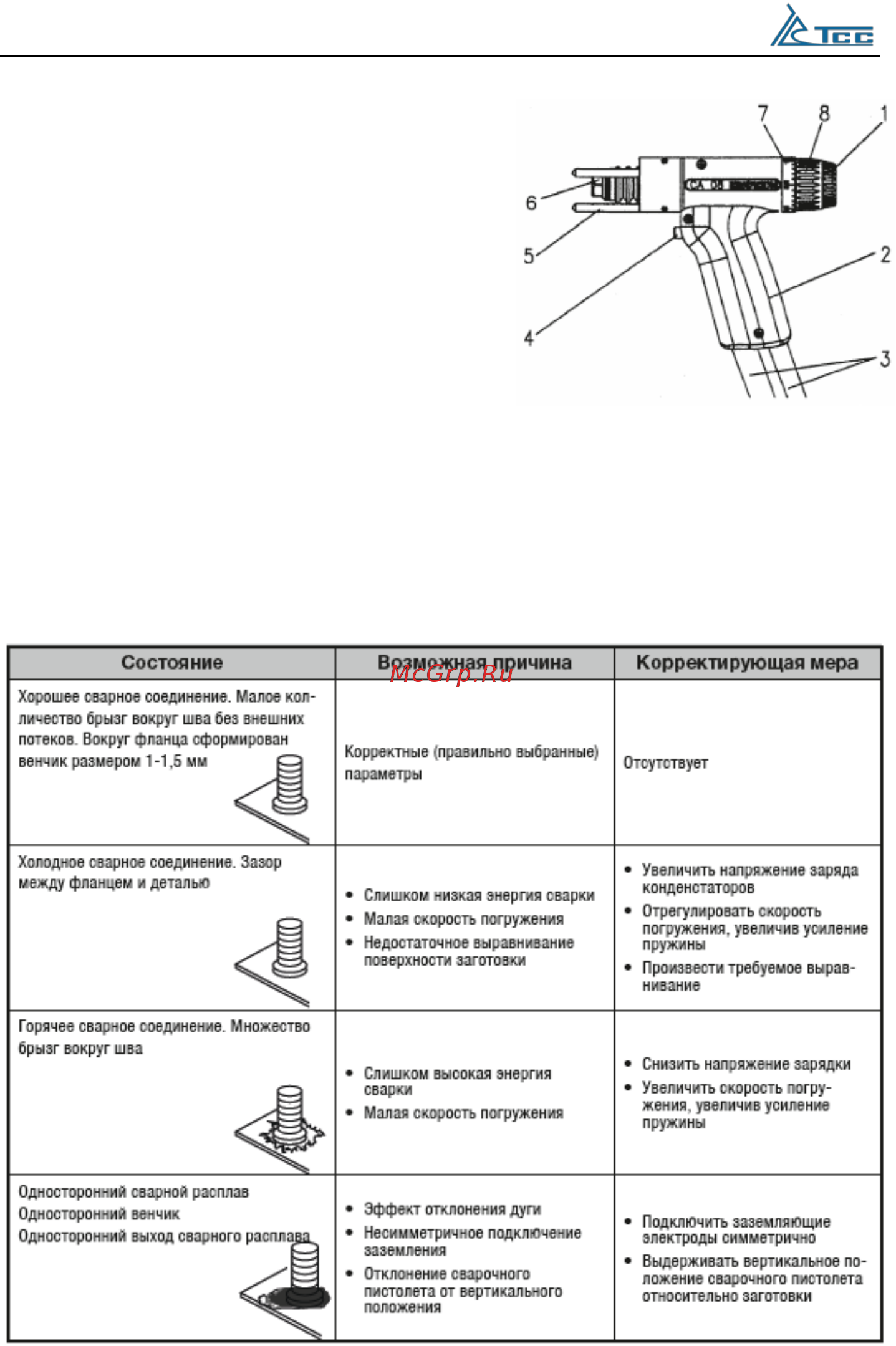

Корпус пистолета (2) изготовлен из

прочного пластика. Управляющий и

сварочный кабели (3) подключены к

сварочному пистолету через рукоятку. В

передней части сварочного пистолета

располагается зажим фиксатор который

фиксирует цангу контргайкой (6). В цангу

вручную вставляют сварочные элеметы

(крепёж). Для каждого размера крепежа

предназначена цанга соответсвующего

разме-ра. На передней части пистолета

расположен штатив с 3-мя опорными ножками (5), которые позволяют

устанавливать пистолет перпенди-кулярно к заготовке.В задней части

пистолета расположены маховик (8) регулировки величины подъёма

(лифта), кольцо со шкалой (7), имеющее возможность вращаться, и

колпачок настройки усилия пружины (1).На передней стороне рукоятки

сварочного пистолета находится кнопка (4) для запуска сварочного цикла.

Проблемы при сварке и их устранение
