Инструкция по эксплуатации Страница: 2

STOUT BELUX DIGITAL STE-0001-000002 [2/3] Монтаж и подключение

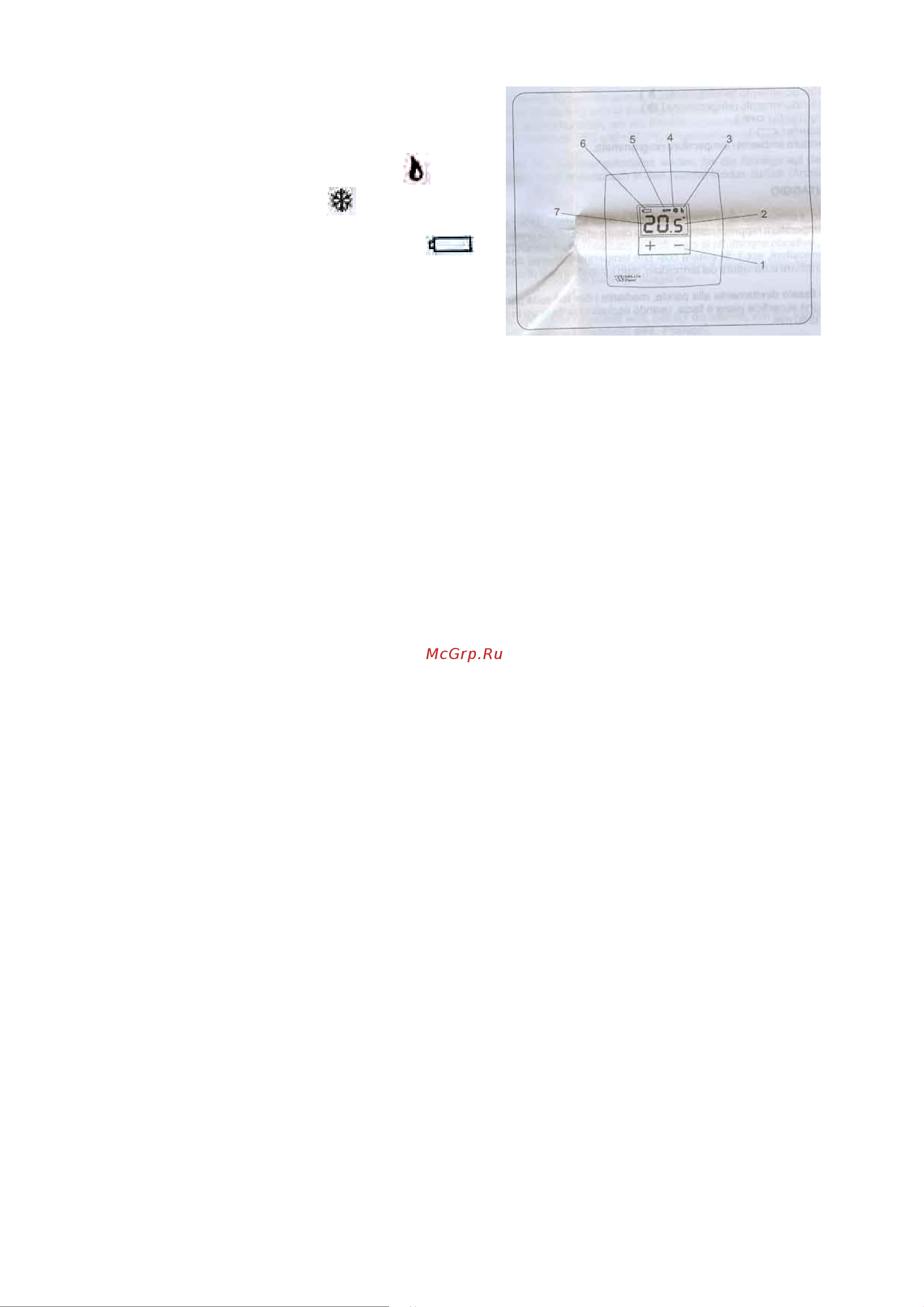

Предназначение и функционирование элементов прибора (см. рис. 1):

1 – кнопка программирования для увеличения (+) или

уменьшения (-) установленной температуры

2 – Жидкокристаллический дисплей (LCD)

3 – Обозначение режима работы отопление ( )

4 – Режим работы охлаждение ( )

5 – Индикация выключения термостата (OFF)

6 – Индикатор необходимости замены батареек ( )

7 – Указание текущей комнатной/запрограммированной

температуры

Рис. 1

Монтаж и подключение:

Для обеспечения корректной работы термостата он должен монтироваться на высоте около

1,5 м от пола, в той части помещения, в которой измеряемая температура будет наиболее

репрезентативной. При монтаже прибора обратите внимание на то, что место установки

прибора должно быть выбрано с учетом минимального воздействия на показания прибора

посторонних факторов, то есть вдали батарей центрального отопления, открываемых окон

и дверей и вне зоны попадания прямых солнечных лучей. Из-за высокой чувствительности

прибора искажающие факторы могут внести существенные изменения в режим его работы.

Термостат крепится к стене посредством 2-х отверстий в задней стенке корпуса. Стена

должна быть гладкой и без шероховатостей. Для монтажа прибора используйте

поставляемые в комплекте шурупы 2,9х25 мм.

Важное дополнение:

Перед тем как термостат будет подключен к электрической сети, нужно выключить

основной выключатель системы электропитания. Неиспользуемые при подключении

электрические кабеля должны быть полностью заизолированы.

1. Отделите переднюю панель прибора от корпуса инструментом (например

отверткой), нажав на защелки, находящиеся с 2-х сторон передней панели.

2. Отверните при помощи отвертки удерживающий винт внутренней крышки,

установленной с целью защиты клеммных подключений.

3. Смонтируйте подготовленную к подключению крышку и вставьте обе поставляемые

в комплекте батарейки в соответствующие отсеки, соблюдая полярность (см.

соответствующие указатели на корпусе прибора).

4. Перед тем как закрыть прибор, убедитесь в том, что вы правильно совместили

защелки на корпусе прибора и передней крышке.

При выполнении этого пункта, убедитесь в правильности функционирования

прибора. При присоединении крышки, графические символы на ЖК дисплее

загорятся и будут мерцать в течении 4-х секунд. Только после этого можете

включить основной выключатель системы питания.

Включение/выключение термостата:

Для включения термостата нажмите на любую кнопку (+) или (-).

Для выключения термостата необходимо нажать кнопки (+) и (-) одновременно и

удерживать их до тех пор, пока на табло не загорится знак (OFF).

Замечание: При первом использовании термостата учтите, что заводская установка

прибора – выключено (OFF).

Установка температуры:

Требуемая температура может быть установлена следующим образом:

1. Для того чтобы войти в режим программирования, необходимо нажать и удерживать

более чем 1 секунду кнопку (+) или (-). Последнее запрограммированное значение

температуры будет мерцать на табло.

2. Установите требуемую температуру, нажмите кнопку (+) или (-) и удерживайте её

более 1 секунды. Произойдёт повышение температуры на 0,5

С. Отпустите кнопку,
